碳纤维加固设计要点（碳纤维加固工程案例分析）

遵义钢结构设计08-19793阅读0评论

碳纤维加固技术是一种先进的结构补强方法，它通过在混凝土或钢材表面粘贴碳纤维布来提高结构的承载能力和抗疲劳性能，本文将分析一个具体的碳纤维加固工程案例，以展示碳纤维加固设计的关键要点。，设计前需要对原结构进行全面的评估，包括材料特性、受力情况和潜在问题，这有助于确定加固方案的目标和范围，选择合适的碳纤维材料和铺设方式至关重要，不同的碳纤维类型（如单向、交叉或双向）具有不同的力学性能，因此应根据具体需求选择，铺设工艺也会影响最终效果，需要确保碳纤维布与原结构紧密结合。，在施工过程中，需要注意控制碳纤维布的张力和铺设精度，以确保其均匀分布并适应原结构的变形，还需要进行必要的测试和监测，以验证加固效果并确保长期稳定性。，碳纤维加固设计是一个综合性的过程，需要综合考虑多种因素，通过精心设计和精确施工，碳纤维加固可以显著提高结构的承载能力和耐久性，为建筑提供更强大的安全保障。

碳纤维加固设计要点

结构分析与评估
- 在进行碳纤维加固设计前，需要对原结构进行全面的结构分析与评估。包括结构的受力状态、承载能力、变形情况等。了解原结构的材料特性、截面尺寸、配筋情况等基本信息，以便确定结构的薄弱部位和需要加固的区域。例如对于混凝土结构，要考虑混凝土的强度等级、钢筋的布置和屈服强度等因素，这是合理设计碳纤维加固方案的基础。
加固目标确定
- 根据结构的使用要求、鉴定结果以及相关规范要求，明确碳纤维加固的目标。如提高结构的承载能力、改善结构的变形性能、增强结构的耐久性等。如果是因为结构功能改变导致原结构不满足要求，加固目标要针对新的功能需求来设定，例如将住宅改为商业用途时，人流量和荷载的增加需要通过加固设计来满足新的承载要求。
碳纤维材料选择
- 碳纤维布规格：根据加固需求选择合适规格的碳纤维布，常见的有200g和300g的碳纤维布。不同规格在抗拉强度、厚度等方面有所差异，例如200g碳纤维布的每平方米重量相对较轻，抗拉强度也有一定的范围，需要根据具体的加固构件受力要求来选择。

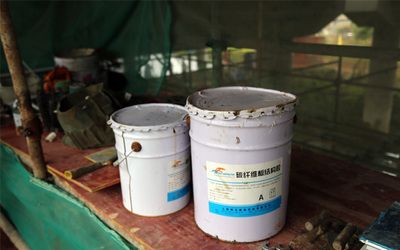

- 碳纤维胶性能：碳纤维胶是使碳纤维布与被加固构件共同受力的关键材料。要选择对碳纤维材料有良好浸润性、粘结性能好、力学性能和耐久性能优良的碳纤维胶。例如采用双组份、无溶剂、高强度的改性环氧A类胶粘剂，它具有较好的触变性能和良好的悬挂度，垂直面施工流淌性较小，能保证加固效果。
加固设计计算
- 承载能力计算：依据结构力学原理和相关加固规范，对加固后的结构进行承载能力计算。考虑碳纤维布与原结构共同受力的情况，确定碳纤维布的用量、粘贴层数等参数。在计算中要合理考虑材料的强度折减系数等因素，确保加固后结构的承载能力满足设计要求。
- 变形计算：对加固后的结构进行变形计算，评估加固后结构的变形是否在允许范围内。碳纤维加固可能会改变结构的刚度分布，因此需要准确计算结构在荷载作用下的变形情况，如梁的挠度、柱的侧移等，保证结构的正常使用性能。
构造设计
- 粘贴长度与宽度：确定碳纤维布的粘贴长度和宽度，要保证足够的粘贴长度以充分发挥碳纤维布的抗拉强度，同时粘贴宽度也要满足受力和构造要求。一般裁剪后的织物宽度不宜小于150mm且不应小于100mm。
- 端部锚固：碳纤维布在端部需要进行有效的锚固，防止在受力过程中发生剥离破坏。可以采用附加锚固措施，如设置U形箍等方式来增强锚固效果。
- 转角处理：在结构的转角处，如梁与柱的交接处，碳纤维布的粘贴需要进行特殊处理。应进行倒角处理并打磨成圆弧状，圆弧半径不应小于20mm，以保证碳纤维布在转角处的粘贴质量和受力性能。
