本课程设计旨在指导学生绘制18跨度梯形钢屋架的施工图，学生需要了解梯形钢屋架的基本构造和受力特点，包括梯形梁、斜腹杆、支撑等组成部分，学生将学习如何根据工程要求和结构计算结果确定梯形钢屋架的尺寸、材料选择以及连接方式，学生还将掌握使用绘图软件（如AutoCAD）进行施工图绘制的技巧，包括绘制平面图、立面图、剖面图以及详图等，在课程结束时，学生应能够独立完成18跨度梯形钢屋架的施工图绘制，并具备一定的设计能力和绘图技巧。

梯形钢屋架课程设计18跨度

设计资料

梯形钢屋架是一种常见的钢结构形式，它通常用于工业和民用建筑中作为屋盖结构。在进行梯形钢屋架的课程设计时，首先需要了解设计的基本资料，包括屋架的跨度、坡度、柱距以及所使用的材料等。例如，一个典型的18米跨度的梯形钢屋架设计资料可能包括：屋架坡度i=1/10，屋架间距为6m，屋架两端支撑在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土采用特定型号，钢材采用3号钢等。

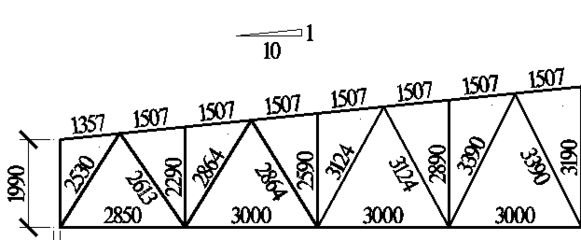

结构形式与布置

梯形钢屋架的结构形式和布置对其性能有着重要影响。设计时需要考虑屋架的形式及几何尺寸，以及支撑的布置。例如，横向支撑对保证上弦杆的侧向稳定性有重要作用，需设置上弦横向支撑。由于房屋的跨度和高度较小（跨度18小于24），且室内无悬挂吊车，故不设下弦平面横向支撑。横向支撑一般设置在房屋两端的第一个柱间内，且间距不宜超过60，由于本设计中房屋总长为90大于60，故需在跨中增设一道横向水平支撑。

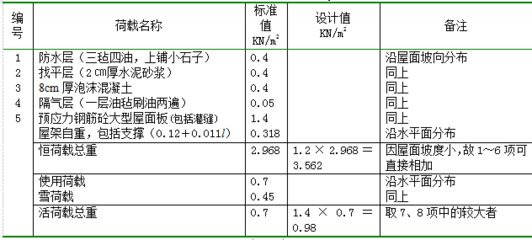

荷载计算

梯形钢屋架的设计还需要考虑各种荷载的影响，包括屋面活荷载、雪荷载、积灰荷载等。例如，屋面活荷载0.8kN/m2，雪荷载0.5kN/m2，积灰荷载0.9kN/m2。这些荷载会根据屋面坡度和屋盖类型进行分配，并进行荷载组合计算，以确保结构的安全性和稳定性。

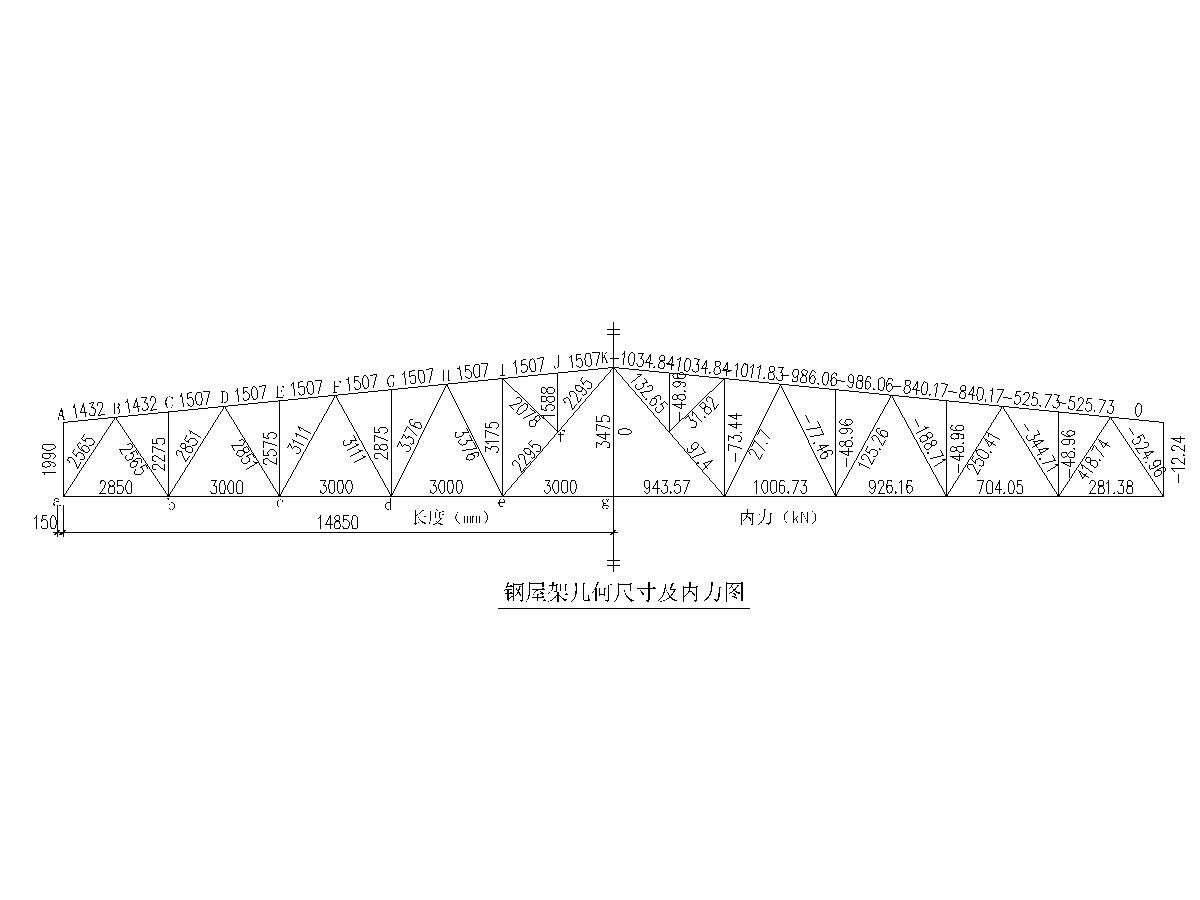

杆件内力与截面选择

梯形钢屋架的杆件内力计算是设计过程中的关键步骤。需要计算各个杆件在单位荷载作用下的内力，并根据内力选择合适的截面。例如，上弦杆和下弦杆通常采用等截面、不等边轧制角钢，而斜腹杆则根据具体情况选择不同的截面和材料。

节点设计

梯形钢屋架的节点设计也是设计过程中不可忽视的一部分。需要考虑节点板的尺寸、焊缝的长度和强度等。例如，下弦节点用E50型焊条，所有的焊缝均为侧面角焊缝，角焊缝的抗拉和抗压、抗剪强度设计值为160。需要计算焊缝所受的力，并确保焊缝强度满足要求。

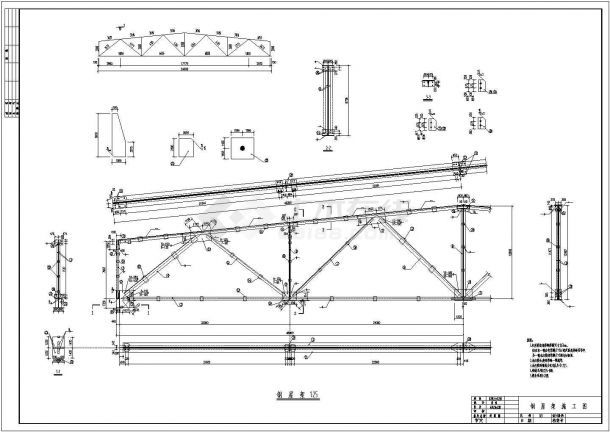

施工图绘制

完成上述设计计算后，还需要绘制梯形钢屋架的施工图。施工图应包括详细的杆件、节点和支撑的尺寸和位置，以及材料清单等。这一步骤对于实际施工至关重要，能够指导施工人员准确地搭建屋架结构。

总结与展望

梯形钢屋架课程设计是一个综合性的工程项目，涉及到了结构设计、荷载计算、内力分析、截面选择、节点设计等多个方面。通过这一课程设计，学生不仅能够掌握梯形钢屋架的设计原理和计算方法，还能培养实际操作能力和创新思维，为未来从事相关领域的工作打下坚实的基础。

以上是对梯形钢屋架课程设计18跨度的一些基本介绍和要点解析。希望这些信息能够帮助你更好地理解和完成你的课程设计任务。
