钢板厚度测量的正确方法（国标如何测量钢板厚度）

钢板厚度的测量是确保工程安全和质量的重要环节，根据国家标准，使用以下方法可以准确测量钢板厚度：，1. 使用千分尺或游标卡尺进行直接测量，将千分尺或游标卡尺的测头紧贴在钢板表面，读取刻度值。，2. 使用磁性测厚仪，磁性测厚仪通过磁场感应钢板表面的磁化程度来测量厚度，将测厚仪的探头靠近钢板表面，读取显示的厚度值。，3. 使用超声波测厚仪，超声波测厚仪通过发射超声波并接收其回波来测量钢板厚度，将探头放置在钢板表面，读取显示的厚度值。，4. 使用激光测厚仪，激光测厚仪利用激光束照射钢板表面，通过测量反射光的时间差来计算厚度，将探头放置在钢板表面，读取显示的厚度值。，在进行钢板厚度测量时，应确保测量环境稳定，避免干扰因素对测量结果产生影响，应根据钢板的类型和用途选择合适的测量方法，以确保测量结果的准确性和可靠性。

一、根据国标规定的测量方法

根据国标《钢铁产品质量验收标准》(GB/T709 - 2006)：

• 使用测厚仪进行测量时，需要选取距离钢板边缘10mm处进行测量，并且要同时在钢板的两侧各测量一次，最后取平均值作为钢板的实际厚度。在测量时，先将测厚仪放置在钢板表面，使其与钢板表面平行，调整测量头的位置到距离钢板边缘10mm处，然后按下测量键获取钢板厚度数据即可。
• 千分尺也可用于测量，但精度相对测厚仪较低。测量时，同样将千分尺放置在钢板表面并使其与钢板表面平行，调整刻度盘位置到距离钢板边缘10mm处，然后读取刻度值并根据千分尺精度计算得出钢板实际厚度。

二、常见的测量方法

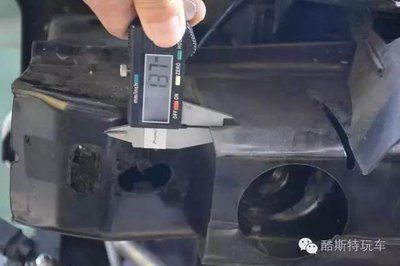

1. 钢板千分尺测量法
   • 这种方法适用于钢板尺寸较小的情况。操作时直接使用钢板千分尺对钢板厚度进行测量，其优点是精度高、操作简单。
2. 超声波测量法
   • 适用于钢板尺寸较大且精度要求高的情况，是一种非接触式测量方法。不过在测量钢板厚度时，由于晶粒度、内应力、组织、耦合剂、表面情况、温度、内部缺陷等要素会对测量成果产生一定的误差影响，因此测量过程要尽量避免以上因素的影响来确定测量的方法：
     • 钢板被检部位的表面处理：清除钢板所需检查部位表面的尘土、污垢、氧化皮、锈蚀物、油漆等覆盖物，对于粗糙表面可以用400#砂纸打磨以暴露金属光泽，区域大小约为30×30mm。
     • 对比试块的制作：
       • 对比试块的选择：对比试块材料的关键是其声学特性必须与被检工件基本一致，即材料的晶粒度、热处理情况、物理性能、化学成分等均需与被检件一致。可选用被检查的钢板本体来制作对比试块，以确保试块和被检钢板两种材料的声学功能一致。
       • 对比试块的制作：在距被检钢板边部10mm的无缺陷处平整区域，按上述表面处理要求，对钢板的上下相对位置的表面进行处理，面积约为30×50mm。运用对该区域内的4个角部位置及中心位置分别测量钢板厚度，对结果进行记录，对比5次测量的结果，如测量值的误差在0.002mm以内，就认为此区域的钢板平整度满足测厚试块制作要求，将此区域的钢板作为脉冲反射式超声波测厚的对比试块。用经过计量校对合格的千分尺，在30×50mm对比试块的中心部位测量3次，取3次的平均值作为此位置的测量值。根据工件厚度和精度要求来选择探头（工件较薄时选用频率较高的双晶探头或带延迟块的探头，工件较厚时选用频率较低的单晶探头，尽量选用宽带探头）。检查探头表面是否平整，如有影响测量精度的磨损，必须对探头用500#金相砂纸打磨，使其表面平滑并确保平行度，否则更换新的探头。将声速调整到5900m/s后按ZERO键，进入校准状态，在随机试块上涂耦合剂，将探头和随机试块耦合，直到屏幕显示试块厚度示值为4mm，即校准完成。
       • 试块厚度的测量：将探头与对比试块中心的千分尺测量部位耦合，显示出厚度值，然后将探头旋转90度，使探头串音隔声板与前一次垂直，再次测量试块厚度，以2次测量中数值小的作为试块的厚度。如2次测量示值分别为24.88mm和24.90mm，则以第1次的24.88mm作为此区域的厚度值，检查时探头要放置平稳，压力要适当。
       • 用微调按钮▲或对厚度示值进行微调，将屏幕示值调整为千分尺测量的平均值，按VEL键显示被测钢板声速。在此声速条件下，对钢板表面已清理的被检查部位进行测量记录，每个测厚位置在相互垂直的方向各测量1次，厚度以小的值为准。

钢板厚度测量国家标准

超声波测厚仪使用技巧

钢板厚度测量误差控制

测厚仪与千分尺对比

钢板厚度测量常见方法及测量点数

立即提交钢板厚度测量常见方法及测量点数 一、测量方法 测量钢板厚度通常采用以下两种方法: 1.钢板千分尺测量法:使用钢板千分尺直接对钢板厚度进行测量。 这种方法精度高，操作简单，适合于钢板尺寸较小的情况。 2.超声波测量法:使用超声波测量仪器对钢板厚度进行非接触式测量。 这种方法适用于钢板尺寸较大且精度要求高的情况。 二、测量点数 钢板厚度测量时应选取多个点进行测量，以确保测量结果的准确性。 一般来说，选择的测量点数与钢板的尺寸有关，钢板越大，需要选择的测量点越多。 常见的测量点数选择方法有以下两种: 1.根据标准选择:按照相关标准的规定进行选择，通常为每平米选取3—5个测量点。 2.根据经验选择:根据测量人员的经验进行选择，一般要求测量点分布均匀，能够全面反映钢板的厚度情况。 综上所述，钢板厚度测量是钢板生产过程中必不可少的工作，常用的测量方法有钢板千分尺测量法和超声波测量法。 在进行测量时，应选择适当的测量点数，以确保测量结果的准确性和可靠性。 ￥3280.00 DH36船板EH36AH36DH32钢板切割CCSACCSBCCSDCCSE下料带九国船检章 机械制造 标之龙品牌

国标如何测量钢板厚度

立即提交国标如何测量钢板厚度 一、国标测量钢板厚度的规定 根据国标《钢铁产品质量验收标准》(GB/T709-2006)，钢板的厚度应该使用测厚仪进行测量，测量时需要选取距离钢板边缘10mm处进行测量。 在测量过程中，需要同时在钢板的两侧各测量一次并取平均值作为钢板的实际厚度。 二、测量钢板厚度的方法 1.使用测厚仪进行测量 测厚仪是专门用于测量钢板、金属板材等物体厚度的工具，其测量精度高，使用简便。 在测量钢板厚度时，需要先将测厚仪放置在钢板表面，使其与钢板表面平行，并调整测量头的位置，使其位于距离钢板边缘10mm处。 然后按下测量键，等待测量仪器显示出钢板厚度数据即可。 2.使用千分尺进行测量 千分尺也可以用于测量钢板厚度，但需要注意的是其测量精度相对较低，不如测厚仪精确。 在进行测量时，需要先将千分尺放置在钢板表面，使其与钢板表面平行，并调整刻度盘的位置，使其位于距离钢板边缘10mm处。 然后读取千分尺上的刻度值，根据千分尺的精度进行计算即可得出钢板的实际厚度。 三、结语 通过本文的介绍，我们了解到了国标中如何测量钢板厚度的相关规定和方法。 在进行测量时，需要注意测量仪器的选择和使用方法，以保证测量结果的准确性。 同时，在钢板加工、使用过程中，也需要注意钢板的厚度对于产品性能和质量的影响。 以上内容来自深圳市搜了网络科技股份有限公司￥10.00 镀锌楼承板镀铝锌压型钢板车厢板钢结构材料加工 真实性已核验 楼承板压型钢板镀锌波纹车厢板开口式闭口式750型915型直供 建筑工程 港升品牌 佛山市港升钢铁贸易有限公司 查看电话在线咨询￥3200.00

超声波测厚仪测量钢板厚度更的方法

钢板测厚会由于各种要素如晶粒度、内应力、组织、耦合剂、表面情况、温度、内部缺陷等对测厚的成果发作一定的过失影响，因此在用测量钢板厚度的进程要尽量避免以上要素的影响来判定测量的方法。 钢板被检部位的表面处理 根除钢板所需检查部位表面的尘土、污垢、氧化皮、锈蚀物、油漆等掩盖物，关于粗糙表面可以用400#砂纸打磨以暴露金属光泽，区域大小约为30×30mm。 对比试块的制作 1)对比试块的选择 对比赛块材料质量的关键是它的声学特性有必要与被检工件底子一起，即材料的晶粒度、热处理情况、物理功用、化学成分等均需与被检件一起。 为此选用被检查的钢板本体来制作对比赛块，以确保试块和被检钢板两种材料的声学功用一起。 2)对比试块的制作 在距被检钢板边部10mm的无缺陷处平整区域，按测量进程1的恳求，对钢板的上下相对方位的表面进行处理，面积约为30×50mm。 运用对此区域内的4个角部方位及基地方位别离测量钢板厚度，对成果进行记载，比照5次测量的成果，如测量值的过失在0.002mm以内，就认为此区域的钢板平整度满足测厚试块制作恳求，将此区域的钢板作为脉冲反射式超声波测厚的对比赛。 用经过计量校对合格的千分尺，在30×50mm对比赛块的基地部位测量3次，取3次的平均值作为此方位的测量值。 以轧制规格为25mm厚的钢板为例，如实习的测量值H别离为24.982mm、24.983mm、24.984mm，则3次平均值24.983mm为钢板的厚度。 根据工件厚度和精度恳求来选择探头，工件较薄时选用频率较高的双晶探头或带推迟块的探头，工件较厚时选用频率较低的单晶探头，尽量选用宽带探头。 检查探头表面是不是平稳，如有影响测量精度的磨损，有必要对探头用500#金相砂纸打磨，使其表面滑润并确保平行度，不然更换新的探头。 将声速调整到5900m/s后按ZERO键，进入校准情况，在随机试块上涂耦合剂，将探头和随机试块耦合，直到屏幕闪现试块厚度示值为4mm，即校准结束。 (1)将探头与对比赛块基地的千分尺测量部位耦合，闪现出厚度值，然后将探头翻滚90度，使探头串音隔声板与前一次垂直，再次测量试块厚度，以2次测量中数值小的作为试块的厚度。 如2次测量示值别离为24.88mm和24.90mm，则以第1次的24.88mm作为此区域的厚度值，检查时探头要放置平稳，压力要恰当。 (2)用微调按钮▲或对厚度示值进行微调，将屏幕示值为调整为千分尺测量的平均值24.98mm(小数点后第3位4舍5入)，按VEL键闪现被测钢板声速为5924m/s。 在此声速条件下，对钢板表面已收拾的被检查部位经行测量记载，每个测厚方位在相互垂直的方向各测量1次，厚度以小的值为准。 测量钢板的进程中每一步都是关于扫除某个影响要素而规划的，以到达测量更为的钢板厚度，减少要素的影响发作的过失。 3)试块厚度的测量 4)探头的选择 5)探头的表面检查 6)测厚仪零点的校准 7)测量钢板的声速 8)钢板实习厚度的测量 稿件以电子文档的形式交稿，欢迎大家砸稿过来哦!联系邮箱:3342987809@qq.com 1压片机的操作步骤及注意事项2提升光解速率仪灵敏度的方法3实验室反应釜原理及注意事项4加热锅磁力搅拌器的功能有哪些?5锅炉除氧器的选购标准6酯化反应釜的维护保养方法1高低温交变湿热试验箱的作用2低气压真空干燥箱气压不稳原因及解决方法3洛氏硬度计故障解决方法及预防4旋转变压器和编码器的区别有哪些?5自动金相研磨抛光机的操作及保养规程6空气呼吸充填泵的维护保养事项7如何复位变频器?8罗盘测斜仪的操作注意事项9如何正确存放培养基呢?10如何养护开口闪点测定仪呢?1溢流阀常见故障与解决方法2低温等离子灭菌器的适用范围3如何测量双向可控硅的好坏?4选购电动执行器要考虑什么问题?5测量启动电容好坏的方法6液相进样器堵塞解决方法7实验室旋转蒸发仪常见问题及解决方法8三坐标测量仪故障排除9高压蒸汽灭菌器故障解决办法10溶解氧仪常见故障及解决方法所有产品索引所有热门索引||||||||

钢板厚度测量仪_钢板_厚度测量自营商城

涂层厚度测量 涂层厚度测量，涂层厚度测量的主要目的是控制成本，同时确保足够的覆盖范围。 涂膜厚度测量 涂膜厚度测量，厚度管理，包括规定需要达到的平均厚度或最低厚度，控制厚度，并且有规律地进行检查测童 8种涂层厚度测量方法 涂料中的膜厚会对成本和质量产生很大影响。 涂层厚度测量需要才去正确的测量仪器，这取决于膜厚测厚仪的厚度测量范围、原理和基材的形状和类型、才能获得准确的厚度测量。 铝厚度测量仪的比较 本文分析铝在各领域的应用，重点对比了不同铝厚度测量仪。 什么是油墨厚度测量仪 油墨厚度测量仪是一种用于测量油墨或涂料表面的厚度的仪器。 它可以帮助检测油墨或涂料的均匀性和质量，并且可以被应用于印刷、涂料、塑料等行业。 涂层厚度测量的改进 涂层厚度测量的改进是Elektro-Physik公司AIVARSU.FREIDENFELDS撰写的一篇文章，主要讲述涂层测厚仪在厚度测量过程中的一些问题，本文为译文，水平有限，需要请点击原文阅读。 选型要点 钢板厚度测量仪用于测量钢板的厚度，常用于制造业和建筑行业。 选型需考虑钢板类型、测量范围、精度要求和工作环境，可选择超声波测厚仪、磁性厚度计或激光测厚仪，以满足特定需求。 0~200μm0~800μm 0~1500μm 0~2000μm 0~6000μm ±1%±2% 有证书无证书 探头样式 TQCSP1560数显表面粗糙度仪涂层厚度测量仪二合一3.4mm配备两种不同的探针，表面粗糙度仪+涂层厚度测量二合一 ￥9240.00自营 高级款电涡流测厚，分体式N探头，触摸屏操作，测厚范围0~1500μm，误差±1%，带校准证书，配套PC软件，支持蓝牙连接，屏幕图像保存100个。 ￥1520.00自营 0~5mm测厚范围，精度0.001mm千分位，压力1.8N，适合精密小物件，特殊织物的厚度测量。 ￥6320.00自营 超声波厚度测量仪DC-2020C德光电子金属、板材、管道等厚度测量 低精度:0.65mm~99.9mm±0.1mm100.0mm~400.0mm≤0.3%Hmm高精度:0.8mm~9.99mm±0.04mm10.00mm~99.99mm±(0.1%+0.04)mm100.0mm~400.0mm≤0.3%Hmm注:H为测量的厚度值0.8~300mm ￥10630.00自营 高级版defelsko6000金属测厚仪，双功能自动识别基材，FN3一体式探头，测厚范围0~1500μm，精度±1%，可存储250000个读数，触摸屏，屏幕图像保存100个。 ￥2030.00自营 双功能测厚，内置探头，自动识别基材;RS232接口;自动记忆校准;手握部分凹槽设计;可另购USB和蓝牙数据输出。 ￥7580.00自营 0~1150μm±3%磁感应 小面积探针，专用小零件及难以接触的边缘等苛刻环境，5mm探针直径搭配高级版主机，测量轻松，数据更直观 ￥4720.00自营 超声波钢板测厚仪DC-2010C德光电子测量钢板材料本身厚度 低精度:0.65mm~99.9mm±0.1mm100.0mm~400.0mm≤0.3%Hmm高精度:0.8mm~9.99mm±0.04mm10.00mm~99.99mm±(0.1%+0.04)mm100.0mm~400.0mm≤0.3%Hmm注:H为测量的厚度值0.8~300mm PosiTector6000系列热销机型，测厚0~1500μm，电涡流高精度抗磨连体探头，内置温度补偿功能;可翻转显示触摸液晶屏，支持截屏;具有声音视觉报警;USB接口可传输数据及充电。 ±0.5mm采用激光反射原理，用于玻璃厚度测量，如单层玻璃、中空夹层玻璃、柱型玻璃管等，测厚范围70mm，空气夹层34mm。 50μm0~1000μm 湿膜量程0~1000μm，分度值50μm;符合ASTMD标准，材质为不锈钢;玻璃、木材、金属或塑料基材均可用。 0~1mm测厚范围，精度0.001mm千分位，压力1.8N，可测薄膜、胶带厚度。 德国HTechMTCO100-2湿膜卡湿膜厚度规25-2000μm 六边形25μm|50μm|100μm25~2000μm 德国原装进口，2厘米湿膜量程，25微米分刻度，不锈钢六边形，适用于现场施工厚度测量 凯达NDT310超声波测厚仪金属、玻璃、陶瓷、板材等厚度测量0.1/0.01精度 Φ6mm(选配)Φ10mm(选配)Φ12mm(选配)±(1%H+0.04)mmΦ4mm 汽车涂层专用，内置探头，双测厚原理;RS232接口;自动记忆校准及识别基材;手握部分凹槽设计;可另购USB和蓝牙数据输出。 10um0~200μm 厚度量程0-200μm，材质为高硬度不锈钢，用于测试油漆湿膜厚度。

钢板厚度测量一般采用的工具是()

重要提示:请勿将账号共享给其他人使用，违者账号将被封禁! 钢板厚度测量一般采用的工具是()A.测量尺B.游标卡尺 C.厚度测量仪 C、厚度测量仪 更多"钢板厚度测量一般采用的工具是()"相关的问题 A.米尺 B.游标卡尺 C.千分尺 D.盒尺 点击查看答案第2题钢板厚度测量一般采用的工具是()15 A.尺子 C.厚度计 D.物体镜 点击查看答案第3题钢板厚度测量一般采用的工具是()。 A.米尺 D.盒尺 钢板厚度测量一般采用的工具是()。 A.米尺 D.盒尺 点击查看答案第5题钢板厚度测量不采用的工具是() A.米尺 D.盒尺 点击查看答案第6题管道保温厚度(设备安装)采用哪类实测工具测量() A.卷尺 B.钢板尺 C.游标卡尺 点击查看答案第7题根据《移动通信工程钢塔桅结构验收规范》对钢材一般项目钢板厚度检查方法为用()测量。 A.游标卡尺 B.螺旋测微仪 C.刚尺 D.皮尺 C.刚尺 D.皮尺 点击查看答案第9题专门用测量钢板厚度的计量工具是游标卡尺。 () 点击查看答案第10题下列有关钢板厚度测量说法错误的是__() A.测量前应清除影响测厚的表面污锈、涂料及测厚孔周围的毛刺 B.测厚应选定能代表每块钢板平均厚度的至少两个部位进行测定 C.钢板腐蚀不均匀时，还应在钢板腐蚀最严重肋距内，沿板宽方向选取二点，测量厚度求其平均值 D.用开孔测量钢板厚度时，板厚应取孔周厚度的平均数值 点击查看答案第11题下列不是测量玻璃厚度的工具是() 点击查看答案账号:个人中心复制账号请勿将账号共享给其他人使用，违者账号将被封禁。 3.搜题卡过期将作废，不支持退款，请在有效期内使用完毕。 遇到问题请联系在线客服请不要关闭本页面，支付完成后请点击【支付完成】按钮支付完成 遇到问题请联系在线客服恭喜您，购买搜题卡成功系统为您生成的账号密码如下: 怕账号密码记不住?建议关注微信公众号绑定微信，开通微信扫码登录功能 为了保护您的账号安全，请在"上学吧"公众号进行验证，点击"官网服务"-"账号验证"后输入验证码""完成验证，验证成功后方可继续查看答案! 抱歉，您的账号因涉嫌违反上学吧购买须知被冻结。

钢板在线厚度测定仪_钢板在线_厚度测定仪自营商城

怎样测定漆度的厚度 怎样测定漆度的厚度对于涂层所用的其他底板材料，如玻璃、木板、纸张等，要测定其漆膜厚度，则一般用杠杆千分尺。 先测出玻璃底板的厚度，待涂上漆后再测定玻璃板与漆膜的总厚度，把总厚度减去玻璃底板厚度，即可得出漆膜的厚度。 为什么要控制涂层的厚度如何测定涂层厚度 为什么要控制涂层的厚度如何测定涂层厚度测定湿膜厚度以及干膜厚度测定。 质量检测与检测:测量涂层厚度 质量检测与检测:测量涂层厚度，经常在制造过程中使用防腐蚀涂层或双面涂层，这些涂层由涂在镀锌钢板上的涂料或塑料涂层组成。 与任何防腐系统一样，单独涂层的厚度是双面涂层的重要质量因素 在线测厚仪的选型技巧方法 在线测厚仪是一种用于在生产过程中在线测量各种材料厚度的仪器，南北潮告诉你一些正确的选型技巧方法。 涂料厚度的测定方法 在涂装工程中，涂膜厚度是控制涂装质量的重要手段之一，以测量干膜厚度来确保工程涂装质量的方法叫膜厚管理。 例如，涂膜厚度是影响其防腐蚀性能的重要因素，用于工业防腐蚀的涂膜一般要求干膜厚度在200~350μm之间。 具体测定方法如下文介绍。 如何计算油墨厚度 如何计算油墨厚度选型要点 钢板在线厚度测定仪用于在线实时监测钢板的厚度，主要应用于钢铁生产线和加工过程中，以确保产品质量和工艺控制。 选型要点包括测量范围、测量速度、适用的钢板类型和尺寸、数据传输方式、稳定性以及适用的环境条件。 0~200μm0~800μm 0~1500μm 0~2000μm 0~6000μm ±1%±2% 有证书无证书 探头样式 超声波钢板测厚仪DC-2010C德光电子测量钢板材料本身厚度 低精度:0.65mm~99.9mm±0.1mm100.0mm~400.0mm≤0.3%Hmm高精度:0.8mm~9.99mm±0.04mm10.00mm~99.99mm±(0.1%+0.04)mm100.0mm~400.0mm≤0.3%Hmm注:H为测量的厚度值0.8~300mm ￥1280.00自营 0~1mm测厚范围，精度0.001mm千分位，压力1.8N，可测薄膜、胶带厚度。 ￥7920.00自营 ￥1360.00自营 10um0~200μm 厚度量程0-200μm，材质为高硬度不锈钢，用于测试油漆湿膜厚度。 ￥6894.00自营 测厚范围0~1mm，分辨率0.001mm，适用于薄型金属薄片的厚度，测量压力2N。 厚度量程0-500μm，材质为高硬度不锈钢，用于测试油漆湿膜厚度。 ￥1520.00自营 0~5mm测厚范围，精度0.001mm千分位，压力1.8N，适合精密小物件，特殊织物的厚度测量。 电涡流涂层测厚仪，测量非金属基材上的非导电涂层厚度，测厚范围0~1250μm，精度±3%，一点校准方式，可存储500个测量值。 ￥1800.00自营 磁感应和电涡流双功能，测厚范围0~1250μm，误差精度±3%，具有统计功能，测量金属材料表面覆层厚度，可存储116个测量值。 东如DR260镀层厚度测试仪磁性涂层厚度测试仪 磁感应±1~3%0~1250μm 磁感应，测量范围0~1250μm，误差范围±(1%-3%)H+1.5μm，分辨率0.1μm/1μm，显示屏幕2.3寸大彩屏 ￥7310.00自营 蓝博LaboLB-HD12A纸板厚度测定仪量程4mm 测量厚度0~12mm，采用日本三丰原装进口数显千分表，分辨率0.001mm，接触试样面积200±2mm2. ￥2200.00自营 国产NBC-5633纸张厚度测定仪千分位分度值0.001mm0.001mm±0.0025mm/±0.05%0~4mm 测量范围0~4mm，分度值0.001mm，接触压力100±10kPa，接触面积200±5mm2，广泛适用于纸张、纸板及其他片状材料的厚度。 磁感应测厚原理，测量磁性金属基材的涂层厚度，测厚范围0~1250μm，精度±3%，最薄基体0.5mm，数据存储500个测量值。 ￥1660.00自营 ±0.5mm采用激光反射原理，用于玻璃厚度测量，如单层玻璃、中空夹层玻璃、柱型玻璃管等，测厚范围70mm，空气夹层34mm。 三恩时3nhYL4668D/8非接触式台式分光测色仪自动化生产线用 ΔE*ab<0.2最优测试模式下(单次测量时间1.5秒时):分光反射率:标准偏差0.1%以内:色度值:ΔE*ab0.03以内(预热后，以间隔5s测量白板30次平均值)Φ20mm(可定制Φ10mm) D/8结构，非接触在线式，测量口径Φ20mm，支持蓝牙连接，不限样品厚度，可放置于自动化生产线上任何位置。 ￥9240.00自营 高级款电涡流测厚，分体式N探头，触摸屏操作，测厚范围0~1500μm，误差±1%，带校准证书，配套PC软件，支持蓝牙连接，屏幕图像保存100个。

常见测量钢材厚度的仪器介绍

立即提交常见测量钢材厚度的仪器介绍 一、超声波测厚仪 超声波测厚仪是一种使用超声波技术进行测量的仪器，可以在不影响钢材表面的情况下，精确地测量钢材的厚度。 它通常由一个探头和显示器组成，探头会在钢材表面发送超声波信号，当信号被钢材反射后，会通过探头传回显示器，并在屏幕上显示出钢材的厚度。 使用超声波测量钢材厚度准确性高，是目前最为常用的一种测量方法。 二、电磁式测厚仪 电磁式测厚仪是一种利用电磁感应原理进行测量的仪器，通过将感应线圈贴附在钢材表面，电磁式测厚仪可以感知钢材的厚度。 它通常由一个探头和显示器组成，当探头接触到钢材表面时，仪器会自动进行测量并将结果显示在屏幕上。 电磁式测厚仪操作简便，但相较于超声波测厚仪，准确度稍低。 三、激光扫描测量仪 激光扫描测量仪是一种使用激光技术进行测量的仪器，可以快速准确地测量钢材的厚度。 它通常由一个激光发射器和一个接收器组成，当激光束扫描钢材表面时，接收器会测量出反射回来的光线，并计算出钢材的厚度。 激光扫描测量仪可以在钢材表面受到损坏的情况下进行测量，但价格较高，一般仅用于需要高精度测量的场合。 总的来说，超声波测厚仪是目前测量钢材厚度最为常用的一种仪器，对于常规的钢材厚度测量已经完全满足要求，而电磁式测厚仪和激光扫描测量仪则更适用于需要高精度测量的场合。 ￥6.00 厂家供应欧规电源线VDE认证法国头两插三插配电器灯饰仪器设备 少货必赔 破损包赔 东莞市蒙恩电子科技有限公司 查看电话在线咨询￥10.00 48小时发货

测量钢铁,钢板厚度用什么仪器,钢板曲面测厚仪

测量钢铁，钢板厚度用什么仪器，钢板曲面测厚仪 测量钢铁，钢板厚度用什么仪器 1、符合该条件的工具如下:千分尺:千分尺又称外径千分尺，是一种用于测量物体直径、长度、深度等的仪器。 在测量钢板厚度时，可以利用千分尺在钢板两端进行测量，取平均数即可得到钢板的厚度。 测厚仪使用方法测厚仪的使用注意事项 第四，要保证在测量的时候，周围，没有什么电磁磁场会干扰到仪器的工作，如果有的电器会影响周围的磁场，那么也会影响测厚仪的测量数值的准确度。 然后是对于声速的调整，声速的调整是必须的。 【测厚仪的使用方法】测量的时候，首先将准备步骤做好，像是探头的插入链接和机器的开关，在开机后，屏幕上已经显示出了上次关机前的信息的时候，就代表可以开始操作了。 测厚仪的使用方法及注意事项激光测厚仪:指利用激光的反射原理，通过光切法对工件加工表面的显微形貌进行测量，从而实现对工件的厚度的测量。 使用测厚仪的注意事项在使用测厚仪时，有一些注意事项需要注意。 首先，必须了解仪器的工作原理和它所测量的材料的性质。 其次，要确保传感器的表面平整和清洁，以保证准确性。 激光测厚仪可对钢板生产线进行在线非接触式全自动测厚。 它具有测量精度高、测量速度快、测量点多、能够及时反映厚度信息等生产急需的厚度控制信息、保留生产过程数据待查、无辐射危害等特点。 缺点是对检测样式种类具有选择性，不易实现厚度自动测量和高温环境下的实时检测且精度不高，测量为接触式测量，对被测物有损伤。 测厚仪采用机械接触式测量方式，严格符合标准要求，有效保证了测试的规范性和准确性。 专业适用于量程范围内的塑料薄膜、薄片、隔膜、纸张、箔片、硅片等各种材料的厚度精确测量。 激光测厚仪是利用激光的反射原理，根据光切法测量和观察机械制造中零件加工表面的微观几何形状来测量产品的厚度，是一种非接触式的动态测量仪器。 非接触式测厚仪由于具有反应速度快、测量精度高、可实现连续检测、易于与计算机联网、易于实现厚度自动控制等特点而得到广泛应用。 为什么用超声波测厚仪测量无缝钢管偏薄 1、因为超声波原理就是通过声速去测物质的厚度，有杂质肯定影响被测数据。 2、材料内部缺陷:铸件，玻璃钢等内部缺陷比较多的材料，可能会测不到低，只测量的缺陷的位置，这时候要选择高穿透探头和带有增益调节的仪器，比如PD-T8超声波测厚仪，可以通过调节增益达到更好的测量效果。 3、影响超声波测厚仪测量数据的因素(1)工件表面粗糙度过大，造成探头与接触面耦合效果差，反射回波低，甚至无法接收到回波信号。 4、第一:超声波侧厚度的原理是利用被测物质的声速，你看看钢板的声速对不对。 第二:超声波探头和被测物质之间要用耦合剂的，这样两者之间接触均匀，不影响精度，你看是否用耦合剂了。 5、探头接触面有一定磨损。 经用超声波测厚仪探头外表面为丙烯树脂，长久运用会使其外表粗糙度添加，致使灵敏度降落，从而形成显示不正确。 可选用500#砂纸打磨，使超声波测厚仪探头平滑并保障平行度。 1、准备测试对象:将待测金属材料放置于平整的工作台上，保证测量位置面积大于测厚仪的测量面积。 清洁测量仪器:用干净的软布擦拭测量头，保持其表面清洁光滑。 2、测厚仪使用方法测量的时候，首先将准备步骤做好，像是探头的插入链接和机器的开关，在开机后，屏幕上已经显示出了上次关机前的信息的时候，就代表可以开始操作了。 3、⒎在测量时要保持压力的恒定，否则会影响测量的读数。 ⒏在进行测试的时候要注意仪器测头和被测试件的要直接接触，因此超声波测厚仪在进行对侧头清除附着物质。 4、测厚仪的测试方法主要有:磁性测厚法，放射测厚法，电解测厚法，涡流测厚法，超声波测厚法。 测量注意事项:⒈在进行测试的时候要注意标准片集体的金属磁性和表面粗糙度应当与试件相似。 ⒉测量时侧头与试样表面保持垂直。 5、有X射线测厚仪、伽马射线测厚仪、激光测厚仪。 其次，在测量的时候，应该始终保持测厚仪和试件表现的垂直度。 第三，在测压的时候应该努力的平稳压力的恒定，如果压力不是很稳定的话，那么会影响到测量的结果准确程度。 超声波测厚仪:超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分介面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

钢板厚度测试仪_钢板厚度检测【南北潮

SteelPlateThicknessTester钢板厚度测试仪是一种用于测量钢板厚度的设备，常用于金属加工、建筑和制造领域。 这些仪器通常采用超声波技术，可以准确测量钢板的厚度，以保证产品的尺寸和质量符合标准。 希玛AS840超声波测厚仪在工业生产中常用来连续测量产品的厚度(如钢板、钢带、纸张等)。 AS840超声波测厚仪的测量范围为1.2-225mm(钢)，测量误差±(1%±0.1)mm。 用户提问:AS840超声波测厚仪最薄能测多厚1.2~225mm 希玛AS850超声波测厚仪在工业生产中常用来连续测量产品的厚度(如钢板、钢带、纸张等)。 AS850超声波测厚仪测量范围1.2-225mm(钢)，测量误差±(1%±0.1)mm。 用户提问:这款AS850超声波测厚仪最薄能测多厚1.2~225mm 探头样式:分体式 管材测量下限:Φ20*3mm(钢) 测量误差:±(1%H±0.1)mm操作说明书 德国EPKPenTest笔式涂层测厚仪测厚范围:25~700μm自营 笔式测厚仪，采用磁吸力原理，用于测量铁基体上的非磁性涂涂层，测厚25~700μm，主要应用于钢结构，涂漆钢板和各种钢制底板的快速检查测量。 用户提问:找一款用于ASTMB499的笔式涂层测厚仪 测量原理:磁感应25~700μm 误差范围:±10% 最小测量面: 钢板超声波测厚仪DC-3000C德光电子穿透涂层测量材料厚度自营 德光电子DC-3000C钢板超声波测厚仪是能够穿透涂层测量基体的厚度的超声波测厚仪，DC-3000C钢板超声波测厚仪具有设定时间自动关机功能。 用户提问: 我要做关于ZBN77001标准的试验，这款测厚仪可以么T~E:0.65~400mm;E~E:3.0~25mm 探头频率:5MHz 探头样式:分体探头(D5301)，双晶 探头接触温度: 宇时先锋PM-5DL高精度带存储测厚仪10W厚度值和1000幅波形自营 PM-5DL高精度带存储测厚仪是高精密存储型，包含PM-5所有特性，增加存储功能。 常适合汽车车身钢板、防火/防盗门、铜门/门板、灭火器、办公卷柜、金属楼梯扶手、炊具用品等薄壁材料的厚度测量。 测量范围:自动0.25mm-27mm;多重波校验法0.25mm-9mm;回波-回波法0.25mm-13.5mm;脉冲-回波法1.5mm-27mm 探头频率:每秒4Hz、8Hz、16Hz可选 显示分辨率: 单位制式: PM-5高精度测厚仪高精密型，分辨率0.001mm，最薄可测量0.2mm厚度的工件.非常适合汽车车身钢板、防火/防盗门、铜门/门板、灭火器、办公卷柜、金属楼梯扶手、炊具用品等薄壁材料的厚度测量。 UM-5DL大容量穿透涂层超声波测厚仪属于存储型，包含UM-5D所有功能，增加存储功能，可存储10W个厚度值.可以测量金属材质、管道、压力容器、板材(钢板、铝板)、塑料、铁管、PVC管、玻璃等其他特殊材料的厚度用户提问:这款UM-5DL超声波测厚仪最低可以测多少厚度1.2~200.0mm 探头频率:5Hz 探头直径:Φ13.5mm 探头接触温度: UM-5D穿透涂层超声波测厚仪属于高端穿透型，包含UM-5所有特性，穿透模式可测量127mm厚度的工件。 包括金属材质、管道、压力容器、板材(钢板、铝板)、塑料、铁管、PVC管、玻璃等其他特殊材料的厚度用户提问:这款UM-5D超声波测厚仪最低能检测多厚的厚度1.2~200.0mm 探头频率:5Hz 探头直径:Φ13.5mm 探头接触温度: 宇时先锋UM-5彩屏A/B扫描测厚仪属于高端型超声波测厚仪，广泛应用于金属材质、管道、压力容器、板材(钢板、铝板)、塑料、铁管、PVC管、玻璃等厚度测量。 用户提问:这款UM-5超声波测厚仪最薄能测多厚0.8~100.0mm 探头频率:5Hz 探头直径:Φ10mm 探头接触温度: 宇时先锋UM-3精密测厚仪0.001mm分辨率0.3mm测量下限 宇时先锋UM-3精密测厚仪高精度型，分辨率为0.001mm，适合测量平整的薄钢板件厚度用户提问: 钢板厚度测试仪应用知识 钢板测厚仪该怎么选这5个技巧你要知道。 涂层测厚仪在镀锌钢板上的测厚应用制造业中，单个涂层的厚度是双面涂层的重要质量因素，本文主要描述了涂层测厚仪在镀锌钢板上的测厚应用。 对于彩涂钢板膜厚常用测量技术分析膜厚的测量分为干膜厚度的测量和湿膜厚度的测量两种.干膜厚度的测量一般分为磁性测厚仪法、千分尺法、金相显微镜法和其他非磁性测厚仪法几种，大多是离线实验室取样板测量. 超声波测厚仪如何精准测量钢板厚度超声波测厚仪在测量钢板过程中会受晶粒度、内应力、组织、耦合剂、表面状况、温度、内部缺陷等因素影响产生误差，根据以上因素描述其测量方法。

测量钢板厚度的仪器叫什么

叫钢板测厚仪器。 这是一种利用超声波测量技术为基础的设备，不仅可以用来测量钢板的厚度，还可以用来测量其他金属材料的厚度，而且测量误差很小，当仪器测量10毫米以内的材料时，误差不会超过0.05毫米，当期期测量10到200毫米的材料时，误差不会超过厚度的百分之五加0.1毫米。 钢板有很多种厚度可以选择，但很多商家生产的钢厂，厚度都打不到标准，对此，测量钢板厚度的仪器叫什么?选购钢板要考虑哪些?一起来看看。 一、测量钢板厚度的仪器叫什么 二、选购钢板要考虑哪些因素 1、消费者在选购钢板的时候，需要先找到钢板的纵向位置，然后观察该位置是否容易出现折叠。 因为如果钢板稍微弯曲，就留下折痕，那么说明钢板的强度很低，施工进行弯曲时，非常容易出现开裂的情况，属于质量差的钢板。 2、据专业人士介绍，优质的钢板在出售时，表面应是光滑平整的，所以用户可以仔细管擦钢板的表面，看是否有明显的缺陷，比如麻面，多是因为商家轧槽过多导致的，属于质量缺陷，很多非专业人士容易被商家蒙骗过关。 3、选购钢板的时候，尽量选择成块的，中间不能有明显的结疤，因为钢板之所以出现结疤，多是因为内部杂质多导致的，所以这种钢板强度大多不达标，使用后容易影响工程质量，甚至可能会留下安全隐患。 编辑总结:以上关于测量钢板厚度的仪器叫什么，以及选购钢板要考虑的因素就介绍到这里了，希望对您有所帮助。 钢板表面稍微有不平整，都会影响测量结果，所以测量的时候一定要注意。 如果您还想了解更多相关资讯，欢迎关注齐家网。 什么，装修还用自己的钱?!齐家装修分期，超低年利率3.55%起，最高可贷100万。 相关阅读 因选择的材料品牌、施工工艺及实际工程量的不同，报价会有差异，具体报价还以装修公司上门实地量房后计算的报价为准， 若当天您无法开工，2015年11月20日星期五十月初九【乙未年丁亥月庚子日】也是您装修开工的吉日。
