装配式电梯钢结构井道工程在现代建筑中应用广泛，但存在诸多弊端，施工过程中需要大量预制构件，导致工期延长；现场组装的复杂性增加了施工难度和成本；由于缺乏标准化设计，安装精度难以保证；现场作业环境恶劣，工人劳动强度大；由于缺乏有效的质量控制措施，容易出现质量问题，为了提高工程质量和效率，建议采用模块化、标准化的设计方法，优化施工流程，加强现场管理，并引入先进的检测技术，以解决装配式钢结构井道工程存在的问题。

一、装配式电梯钢结构井道工程的背景

随着城市化进程的发展，老旧小区加装电梯的需求日益增加。传统的电梯钢结构井道施工方式存在诸多弊端，如现场加工、切割和焊接钢材时噪音大、施工时间长、占用空间大、污染环境，且现场加工精度和质量较差，影响钢结构井道的强度等问题。

二、装配式电梯钢结构井道的优势

1. 施工效率方面
   • 现场施工周期短：

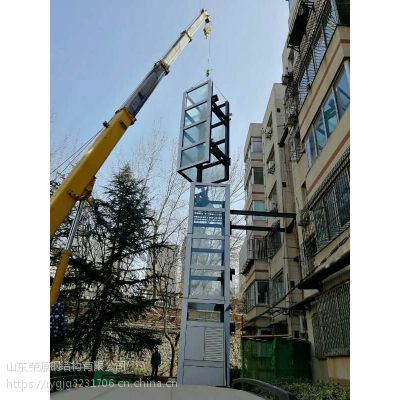

     • 采用装配式结构，可实现现场的模块拼接安装方式。例如，一些装配式钢结构井道的吊装工作可在较短时间内完成，加上井道底坑的土建施工和各楼层的门洞开孔及修复时间，6层站的加装电梯可在40 - 45天内全部完成，相比传统施工形式可缩短工期一半以上，基本不受雨季或其他恶劣天气等外部影响。
     • 部分装配式钢结构电梯井道将基准以上的楼层做成预制品，材料不需要根据不同楼层做调整，能够进一步缩短现场施工工期。
   • 便于安装连廊过道：如某些装配式钢结构电梯井道通过在连接板上开设多个竖向间隔分布的调节孔来连接横梁，便于根据楼层高度安装连廊过道，无需测量层高就可加工井道，提高了施工效率。
2. 质量与性能方面
   • 符合标准且抗震防风：钢结构装配式井道抗震设计类别为丙类，抗震设防烈度能达到8度，可抵御50年一遇的基本风压值为0.85kN/m2，按设计方案施工质量符合验收条款要求和相关施工验收规范要求。
   • 强度较高：相较于传统现场加工的钢结构井道，装配式钢结构井道在工厂内进行制作，加工精度和质量更有保障，从而保障了井道的强度。
3. 空间利用方面：井道占地面积小，相比传统井道可节约占地面积30%以上。

三、装配式电梯钢结构井道的结构设计示例

1. 一种电梯钢结构一体化装配式加装电梯井道节的设计
   • 包括四根横杆、四根纵杆以及四根竖杆围成的方形电梯轿厢框架，框架正面设置电梯门。横杆、纵杆和竖杆一体化焊接而成框架，且均采用钢管制作而成。
   • 方形电梯轿厢框架上设置有电梯门驱动电机和电梯门轨道，电梯门滑动配合在电梯门轨道上，且通过丝杠机构与电梯门驱动电机配合。
   • 框架底部设置有可拆卸的万向滚轮；横杆和纵杆上设置有装配孔并配合螺栓；竖杆底部设置有插入部，顶部设置有对位槽（可通过竖杆上部贯穿设置的两组销钉与竖杆顶部之间形成）。

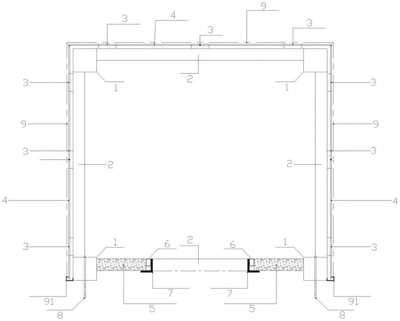

2. 一种装配式钢结构电梯井道的结构设计
   • 包括竖向梁、连接板和用于连接连廊的横梁，连接板固定在竖向梁上，连接板上开设有多个竖向间隔分布的调节孔，横梁通过穿过调节孔的螺栓安装在连接板上，其中连接板可采用角钢，有连接竖向梁的连接面和安装横梁的调节面。
