碳纤维材料性能提升最新研究（碳纤维增强材料性能提升的最新研究进展）

六安钢结构施工工程6分钟前1阅读0评论

，近年来，碳纤维材料因其卓越的力学性能、轻质高强以及良好的耐腐蚀性而广泛应用于航空航天、汽车制造和体育用品等领域，为了进一步提升碳纤维材料的使用效率和性能，研究人员不断探索新的制备方法和工艺技术，本文综述了碳纤维增强材料性能提升的最新研究进展，包括新型碳纤维的合成方法、表面改性技术、复合材料的设计优化以及碳纤维在实际应用中的性能提升策略，通过这些研究，旨在为碳纤维材料的应用提供理论支持和技术指导，推动其在更广泛领域的应用和发展。

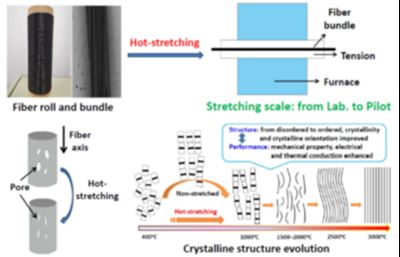

碳纤维材料性能提升最新研究

引言

碳纤维材料因其卓越的强度、轻量化和耐腐蚀性，在航空航天、汽车制造、电子设备等多个领域得到了广泛应用。近年来，研究人员不断探索新的方法和技术，以进一步提升碳纤维材料的性能。以下是根据最新的研究成果整理的关于碳纤维材料性能提升的最新研究进展。

碳纤维增强材料透声性能研究

碳纤维增强材料不仅在结构应用中表现出色，其透声性能也是研究的热点之一。研究表明，碳纤维增强材料具有优越的强度、轻重比和良好的耐腐蚀性，这些特性使其在听力诊断、口语诊断、耳激励器、显微镜诊断等领域得到了广泛的应用。例如，使用碳纤维增强材料制作的声学诊断仪可以检测耳内的听觉力量，以确定耳聋的严重程度。此外，碳纤维增强材料还可用于制作高分辨率显微镜，有助于医学专业人士更准确地诊断内耳疾病。

碳纤维增强耐热环氧树脂复合材料工艺性能研究

树脂传递模压（RTM）工艺是先进复合材料低成本制造技术的发展方向之一，广泛应用于航空航天以及民用建筑等各个领域。研究表明，通过优化环氧树脂体系，可以实现耐高温性能或者中温固化等工艺特点。例如，一种低黏度、中温固化的环氧树脂体系，适合RTM成型工艺，其碳纤维复合材料具有良好的耐高温性能。这种树脂体系的固化反应活化能为75.5 kJ/mol，反应级数为0.93，显示出高温快速固化的特征。树脂浇注体的玻璃化转变温度（Tg）达到215℃，单向碳纤维复合材料的Tg达到220℃，这些性能指标表明该树脂体系是一种较好的快速成型用耐高温树脂基体。

湿法纺丝制备高性能碳纳米管纤维

碳纳米管因其独特的电学、力学、热学、光学特性，被认为是构建下一代多功能纤维材料的理想候选。然而，如何将纳米尺度的单根碳管高效组装成宏观纤维，并实现碳管优异性能的跨尺度传递仍需要克服诸多科学、技术难题。最近的研究中，中国科学院金属研究所的研究人员首次在碳纳米管纤维纺丝工艺中引入空气段，对双壁碳纳米管纺丝细流施加重力牵引以提高纤维的定向性、密实度，同时规避“皮芯结构”的形成，实现了高取向度（取向因子达到0.994）、高致密度（1.96 g/cm3）双壁碳纳米管纤维的控制制备。这种纤维的电导率达1.1 × 10? S/m、载流量达8.0 × 10? A/m2，比电导率和比容量分别为5.62 × 103 S·m2/kg 和 4.09 × 10? A·m/kg，显示出在未来轻质、高强电缆领域的巨大潜力。
