粘贴钢板加固的设计要点（2017-03-03-25）

粘贴钢板加固是一种常用的结构加固方法，主要用于提高建筑物的承载能力和抗震性能，在设计粘贴钢板加固时，需要综合考虑多个因素，以确保加固效果和安全性，以下是粘贴钢板加固的设计要点：，1. 选择合适的钢板材料：根据建筑物的结构特点和荷载要求，选择合适的钢板材料，如Q235钢、Q345钢等，钢板的厚度、宽度和长度应根据实际需求和计算结果确定。，2. 确定钢板的位置和间距：钢板应均匀分布在建筑物的关键部位，如梁、柱、墙等，钢板之间的间距应根据荷载要求和计算结果确定，以保证加固效果。，3. 考虑施工工艺：粘贴钢板加固施工过程中，需要确保钢板与原结构之间的粘结力，避免出现脱落或滑移现象，施工工艺的选择应根据实际工程情况和经验确定。，4. 进行荷载试验：在粘贴钢板加固后，需要进行荷载试验，以验证加固效果和安全性，荷载试验的结果将用于评估加固后的建筑物承载能力和抗震性能。，5. 考虑环境因素：粘贴钢板加固设计应考虑建筑物所处的环境条件，如温度、湿度、风压等，以确保加固效果的稳定性和持久性。

粘贴钢板加固的设计要点

1. 确定加固部位与形式
   • 需先对结构存在的病害与产生缺陷的原因进行分析，之后根据病害与缺陷的所在部位确定钢板的规格、粘贴部位和形式。一般将钢板粘贴在被加固的结构受力部位的外边缘，这样能充分发挥粘贴钢板的强度与作用，同时封闭粘贴部位的裂缝和缺陷，约束混凝土变形，有效提高被加固构件的刚度和抗裂性。可以根据需求在不同部位粘贴钢板，以发挥粘钢构件的抗弯、抗剪、抗压性能。例如在构件的受拉缘表面粘贴钢板可提高桥梁结构的抗弯能力；当桥梁结构主拉应力区斜筋不足时，为加固和增加结构抗剪切强度，可将钢板粘贴在结构侧面并垂直于剪切裂缝方向斜向粘贴（斜度一般为45 - 60度）来承受主拉应力；补强设计时，可将钢板换算成钢筋考虑，原有构件承受恒载与活载，增加的钢板承受原有构件承受不了的那部分活载；钢板形状可按实际需要采用不同形状，但厚度需比计算出的厚度大些，用于抗剪能力提高的钢板厚度宜厚点，如一般采用10 - 15mm。设计钢板长度时，应将钢板两端延伸到低应力区，以减少钢板锚固端的粘结应力集中，防止粘结部位构件出现裂缝等情况。
2. 考虑钢板的选用
   • 根据加固部位的结构受力情况、加固目的等因素，选择强度、厚度、规格合适的钢板。
3. 粘结剂的选择

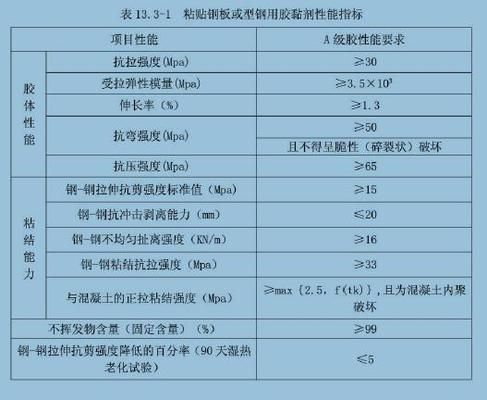

   • 要选择粘结强度高、耐久性好、耐候性优良的粘结剂，确保钢板与基材之间形成持久、可靠的粘结界面。必要时还可使用界面处理剂，增强钢板与粘结剂之间的粘结力，进一步提高加固效果。
4. 以混凝土局部抗剪切强度控制设计（受拉缘粘贴钢板时）
   • 当为提高桥梁结构的抗弯能力，在构件的受拉缘的表面粘贴钢板，使钢板与原结构形成整体来受力时，要以钢板与混凝土粘结处的混凝土局部抗剪切强度控制设计。
5. 满足不同加固目的的特殊设计
   • 如果是为了加固和增加结构的抗剪切强度，钢板粘贴的方向、位置等都要按照相应的要求进行设计，如粘贴在结构侧面并垂直于剪切裂缝方向斜向粘贴（斜度一般为45 - 60度）。
