现浇空心楼板是一种在建筑施工中广泛使用的建筑材料，它由混凝土和钢筋构成，具有轻质、高强、抗震等特点，现浇空心楼板的构造图详细描述了其结构组成和施工过程。，现浇空心楼板的构造图包括了钢筋的布置和混凝土的浇筑过程，钢筋被均匀地布置在楼板上，以提供足够的承载力和稳定性，混凝土被倒入模板中，通过振动和压实，使混凝土充满整个模板，形成实心楼板。，现浇空心楼板的构造图还包括了楼板的厚度和高度，根据设计要求，楼板的厚度和高度可以根据建筑物的用途和荷载要求进行调整，楼板的厚度和高度越大，其承载能力和稳定性越好。，现浇空心楼板的构造图还描述了楼板的防水和保温性能，为了确保楼板的防水性能，需要在楼板上铺设防水层；为了提高楼板的保温性能，可以在楼板上安装保温材料。

现浇空心楼板的构造图

构造图的详细内容

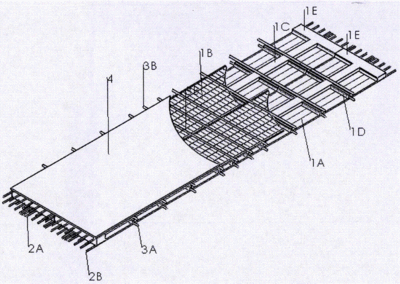

现浇空心楼板的构造图通常包括以下几个方面的详细内容：

1. 设计说明：包括工程数量汇总表、桥型布置图、桥台构造图、台帽钢筋设计图等。
2. 结构布置图：如屋顶板结构布置图、1-6层板结构平面图及构造详图等。
3. 钢筋构造图：包括桥面连续钢筋构造图、桥台一般构造图、背墙及冒梁钢筋构造图、垫石钢筋构造图等。
4. 其他构造图：如防震挡块钢筋构造图、伸缩缝构造图、泄水管构造图、栏杆构造图等。

构造图的应用场景

现浇空心楼板的构造图广泛应用于各种建筑类型，包括但不限于：

• 住宅建筑：用于承载多层住宅楼的楼层荷载。
• 商业建筑：作为楼层承重结构，实现自由度较高的空间布局。
• 工业厂房：为厂房提供稳定的承重结构。

构造图的设计标准

在设计现浇空心楼板的构造图时，需要遵循一定的设计标准和技术规范，例如：

• 设计荷载：根据不同建筑类型和用途，设计荷载会有所不同。例如，对于某些桥梁设计，设计荷载可能为汽车-20级。
• 材料和尺寸：内孔间肋宽与内孔高度比不宜小于1/4，且肋宽不应小于60mm。
• 施工要求：包括施工前检查、施工过程控制和质量检验等。

构造图的获取途径

如果您需要获取现浇空心楼板的构造图，可以考虑以下途径：

• 专业网站：一些专业的建筑网站提供了现浇空心楼板的构造图下载服务，您可以根据需要进行下载和参考。
• 行业交流：参加相关的行业会议或论坛，与其他专业人士交流经验和资源。

综上所述，现浇空心楼板的构造图是一个复杂而详细的文档，包含了建筑设计、结构分析、材料选择等多个方面的信息。它对于确保建筑结构的安全性和功能性至关重要。
