本文介绍了几种常见的砌体墙加固方案及其设计要点，介绍了砌体墙加固的目的和意义，以及常用的加固方法，如钢筋混凝土加固、外包钢加固等，详细阐述了各种加固方案的设计要点，包括材料选择、施工工艺、结构计算等，通过案例分析，展示了这些方案在实际工程中的应用效果。

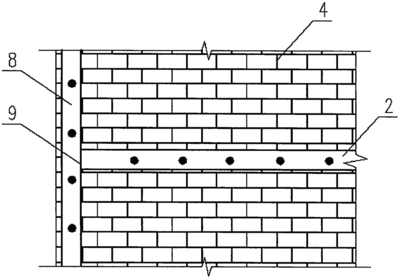

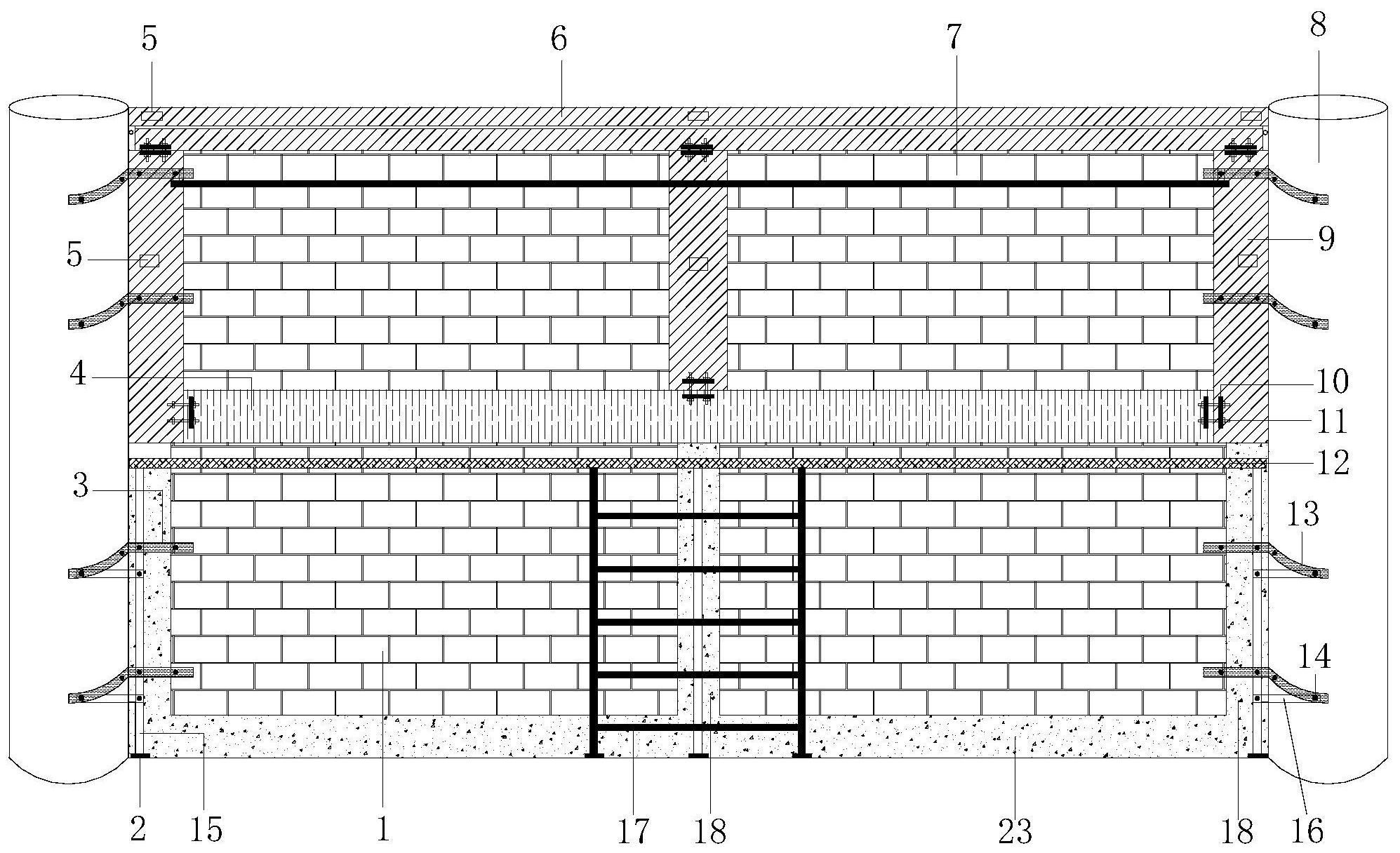

砌体墙加固方案设计图

砌体墙加固方案的设计需要综合考虑墙体的实际情况、损坏程度以及加固目的。以下是几种常见的砌体墙加固方案及其设计要点：

1. 增加钢筋加固

增加钢筋是砌体墙加固的一种常见方法。这种方法通过在墙体混凝土中插入钢筋，以增加混凝土的强度和刚度，减少墙体的抗拉和抗剪能力，从而加固墙体结构。在设计时，需要根据墙体的损坏情况和所需的加固力度来确定钢筋的数量、直径和布置方式。

2. 增加钢支撑加固

另一种加固方法是增加钢支撑。通过增加钢支撑来加固墙体，钢支撑的分布可以根据墙体的结构特点和损坏情况来调整。在设计时，需要考虑钢支撑的材质、规格以及与墙体的连接方式，确保其能够有效地传递荷载并提高墙体的稳定性。

3. 碳纤维布加固

碳纤维布加固是一种较为新颖的墙体加固方法。它利用碳纤维布的高强度和施工方便的特点，在墙体表面粘贴碳纤维布，以增强墙体的抗拉和抗剪能力。在设计时，需要根据墙体的尺寸和加固要求来选择合适的碳纤维布型号和粘贴层数。

4. 灌浆料加固

灌浆料加固是通过在墙体的缺陷部位凿除后，使用灌浆料进行填充和加固。这种方法适用于墙体存在较大缺陷或需要提高整体稳定性的情况。在设计时，需要考虑灌浆料的种类、配比以及灌浆工艺，确保灌浆料能够充分填充缺陷并与原有墙体紧密结合。

5. 喷涂砂浆加固

喷涂砂浆加固适用于墙体脱落较轻的情况。通过喷涂耐碱纤维增强砂浆在墙体表面，可以提高墙体的耐久性和稳定性。在设计时，需要考虑砂浆的成分、喷涂厚度以及干燥时间，确保砂浆能够有效附着在墙体上并提供足够的保护。

设计注意事项

在设计砌体墙加固方案时，还需要注意以下几点：

• 施工前的评估：根据墙体的具体情况制定合理的施工方案，并选择适合的加固方法。
• 施工过程的质量控制：确保墙面清洁、墙体表面干燥，以保证加固材料的粘附度；注意施工环境的通风和通气，避免有害气体对施工人员和墙体加固材料造成影响。
• 施工后的检查：施工完毕后，应进行仔细检查，确保加固效果达到预期要求。

综上所述，砌体墙加固方案设计图应包括上述加固方法的具体实施细节，以及相应的质量控制和检查措施。在实际操作中，应根据具体情况灵活运用这些方法，并结合专业工程师的意见进行详细设计。
