砖混结构建筑构造柱的构造做法（构造柱与圈梁连接技术要点）

本文主要探讨了砖混结构建筑中构造柱与圈梁的连接技术要点，在砖混结构中，构造柱和圈梁是重要的承重构件，它们的合理连接对于保证建筑的整体稳定性和安全性至关重要，本文首先介绍了构造柱与圈梁的基本概念及其在建筑中的重要作用，然后详细阐述了构造柱与圈梁连接的技术要点，包括连接方式的选择、钢筋配置、混凝土浇筑等关键步骤，通过实例分析，本文进一步验证了这些技术要点在实际工程中的应用效果，为类似建筑提供了参考，本文总结了研究成果，并对未来的研究方向进行了展望。

砖混结构建筑构造柱的构造做法

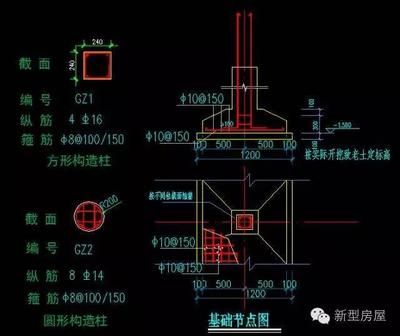

砖混结构建筑中的构造柱是为了提高建筑物的抗震性能和稳定性而设置的钢筋混凝土柱。以下是构造柱的一些常见构造做法：

1.设置位置

• 墙体转角处：构造柱通常设置在墙体的转角处，以增强墙体的刚性和稳定性。
• 墙体交接处：纵横墙交接处也应设置构造柱，以提高结构的整体性。
• 墙体长超过5米的中间部位：当墙体长度超过5米或大于层高的两倍时，应在中间部位设置构造柱。
• 门窗洞口大于2.1米处：门窗洞口尺寸大于等于2.1米时，应设置构造柱；小于2.1米时设抱框柱。
• 女儿墙：女儿墙应设置构造柱，以增强其稳定性。

2.连接方式

• 与圈梁连接：构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，确保上下贯通，形成完整的支撑体系。

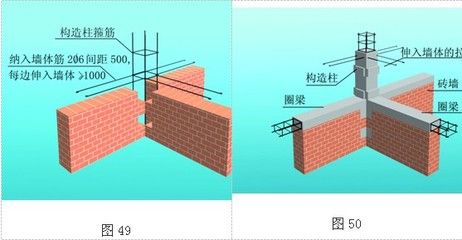

• 与墙体连接：构造柱与墙体连接处应砌成马牙槎，并沿墙高每隔500mm设置2φ6拉结钢筋，每边伸入墙内不宜小于1m。

3.施工工艺

• 模板加固：构造柱模板加固应使用对拉螺栓固定，不得在砌块上凿孔，也不得采用穿铁丝的方式固定模板。
• 混凝土浇筑：混凝土构造柱浇筑时，应边下料边振捣，分层浇筑振捣。先将振动棒插入柱底部，使其振动再灌入混凝土。
• 养护：混凝土构造柱浇筑完的12小时内，应将混凝土构件加以覆盖并洒水养护，常温下每日至少浇水两次，养护时间不得少于7天。

4.质量控制

• 原材料：格构柱的角钢、钢板应严格按照图纸及规范要求进行采购，要有出厂合格证明及检测报告。
• 验收：对制作完成的构造柱依据《钢结构工程施工验收规范》GB50205-2001及设计要求进行验收，验收合格后方允许进场安装。

5.特殊要求

• 抗震性能：构造柱主要不是承担竖向荷载的，而是用于抗击剪力、抗震等横向荷载的。
• 节点处理：构造柱顶部混凝土的浇筑一般在砖墙砌筑好之后进行，以保证与房子水泥凝结的一致性，对房屋的安全起保护作用。

通过以上做法，可以确保砖混结构建筑中的构造柱在提高建筑物的抗震性能和稳定性方面发挥重要作用。
