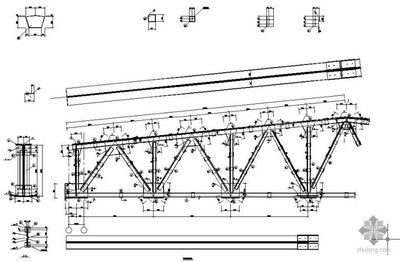

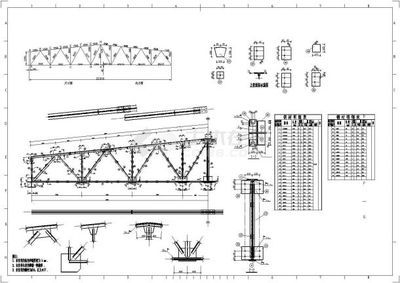

梯形钢屋架设计图纸的绘制是一项复杂的工程任务，它需要精确的计算和细致的绘图技巧，以下是绘制梯形钢屋架设计图纸的基本步骤：，1. 确定尺寸：根据实际需求，确定梯形钢屋架的尺寸，包括跨度、高度、斜率等参数。，2. 选择材料：根据设计要求，选择合适的钢材类型和规格，确保其强度和稳定性满足设计要求。，3. 绘制平面图：在纸上绘制梯形钢屋架的平面图，包括梁、柱、支撑等构件的位置和连接方式。，4. 绘制立面图：根据平面图，绘制梯形钢屋架的立面图，展示各构件的高度、宽度和倾斜角度。，5. 标注尺寸：在图纸上标注各个构件的尺寸，包括长度、宽度、高度等，以便施工人员了解具体尺寸。，6. 添加细节：根据设计要求，添加必要的细节，如螺栓孔、焊缝、防腐处理等。，7. 审核图纸：对图纸进行审核，确保所有信息准确无误，符合设计要求。，通过以上步骤，可以绘制出一份完整的梯形钢屋架设计图纸，为施工提供准确的指导。

梯形钢屋架设计图纸的绘制方法

梯形钢屋架设计图纸的绘制通常涉及到以下几个关键步骤：

1. 确定设计参数

在开始绘制之前，需要确定一些基本的设计参数，如屋架的跨度、高度、坡度、使用的材料等。这些参数将直接影响到屋架的结构和尺寸。例如，屋面坡度、跨度、柱距等都是设计时需要考虑的重要因素。

2. 绘制基本形状

使用CAD软件中的绘图工具，如直线、平行线等，先画出梯形的基本轮廓。如果需要等腰梯形，则要确保两条平行线的中点对齐。

3. 添加详细构造

在基本形状的基础上，添加更多的细节，如屋架的节点、支撑、连接板等。这些细节对于确保屋架的稳定性和安全性至关重要。在CAD中，可以通过创建块（Block）的方式来提高绘图效率，例如创建常用的节点符号，需要时直接调用。

4. 进行结构计算

除了绘制图形外，还需要进行结构计算，以确保屋架能够承受预期的荷载。这包括荷载统计、荷载组合、杆件内力计算、截面设计和节点设计等步骤。这些计算通常需要使用专业的结构分析软件来进行。

5. 审核和修改

完成初步设计后，需要对图纸进行审核，检查是否有遗漏或错误，并根据反馈进行必要的修改。这一步骤可能需要多次迭代，直到设计满足所有要求为止。

6. 输出最终图纸

最后，将经过审核和修改后的设计图纸输出为DWG格式的CAD文件，以便于后续的施工和生产使用。确保图纸包含了所有的必要信息，如材料表、焊缝尺寸、螺栓规格等。

请注意，以上步骤仅供参考，具体的设计过程可能会因项目的要求和设计师的习惯而有所不同。此外，由于建筑设计的复杂性，建议在专业人员的指导下进行。
