碳纤维加固施工是一种广泛应用的工程技术，旨在提高结构物的承载能力和延长其使用寿命，该过程可能会产生噪音污染，对周围环境造成影响，采取有效的环境保护措施至关重要，本文介绍了一种基于噪音监测技术的碳纤维加固施工环境保护措施，通过安装噪音监测设备来实时监测施工现场的噪音水平，确保施工活动符合环保标准，采用低噪音施工设备和工艺，减少施工过程中产生的噪音，建立噪音控制制度，规范施工人员的操作行为，降低噪音的产生，加强公众沟通与教育，提高人们对噪音污染的认识，共同维护良好的施工环境，这些措施的实施有助于保护施工现场周边环境，促进可持续发展。

碳纤维加固施工的环境保护措施

碳纤维加固施工是一种常见的建筑加固方法，它具有节省空间、施工简便等优点。然而，在施工过程中，也需要考虑环境保护的问题。以下是根据搜索结果总结的碳纤维加固施工的环境保护措施：

废弃物分类与处理

在碳纤维加固施工过程中，会产生一定的施工废弃物。为了减少对环境的污染，应当将施工废弃物按照可回收物、有害垃圾和其他垃圾进行分类。对于可回收的废弃物，如废旧金属、塑料等，应进行回收处理，以减少资源浪费和环境污染。而对于有害垃圾和其他不可回收的废弃物，则应进行安全处置，如委托专业机构进行无害化处理，以避免对环境和人体健康造成危害。

施工噪音控制

施工噪音是建筑施工中常见的环境问题之一。为了减少对周边居民的影响，应当合理安排施工时间，尽量避开居民休息时段。同时，可以对施工现场进行噪音监测，如超过规定的噪音限值，应采取有效的降噪措施，确保施工噪音符合环保要求。此外，优先选用低噪音的施工设备和工艺，从源头上降低噪音的产生也是很重要的。

节水措施

在施工过程中，应采取有效措施，防止废水、废油等污染物排入水体，确保施工场地周边水体的水质不受影响。可以采用节水型设备和工艺，减少施工过程中的用水量。同时，对施工过程中产生的废水进行回收处理，如沉淀、过滤等，再用于施工现场的洒水降尘、冲洗等用途，提高水资源的利用效率。

综上所述，在进行碳纤维加固施工时，除了关注施工质量和安全外，还应该采取一系列环境保护措施，以减少对环境的影响。这些措施包括废弃物的分类与处理、施工噪音的控制以及节水措施等。通过这些措施，可以在保证施工质量的同时，尽可能地保护环境，实现绿色施工。

碳纤维加固施工噪音监测技术

碳纤维施工废弃物回收案例

碳纤维加固节水设备选型指南

碳纤维施工环保认证标准查询

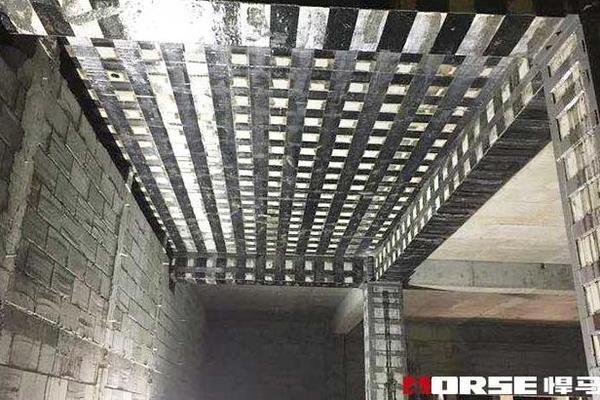

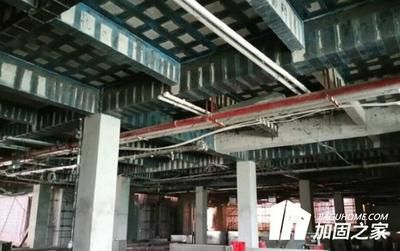

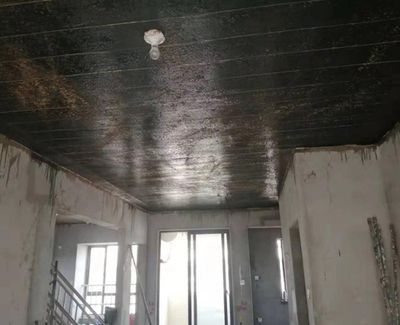

拉强度≥3400MPa;延伸率≥1.77%。 3.2粘贴用胶(底胶、修补胶、面胶)技术指标粘贴用胶主要技术指标如下:①底胶:拉伸剪切强度≥14MPa;正拉粘结强度≥2.5MPa。 ②修补胶:抗拉强度≥30MPa;抗弯强度≥40MPa;正拉粘结强度≥2.5MPa。 ③面胶:抗拉强度≥40MPa;拉伸剪切强度≥14MPa;受控弹性模量≥2500MPa;弯曲强度≥40MPa;正拉粘结强度≥2.5MPa;延伸率≥1.5%。 4.1施工工艺流程如图1 4.2碳纤维布粘贴的构造要求①采用粘贴碳纤维织物加固工艺的砼承重结构构件其砼强度等级不应低于C15。 ②砼构件粘贴部位的含水率不应大于4%，环境温度不应小于5，否则应采取一定的处理措施。 ③砼粘贴表面需进行打磨处理，应达到平整度5mm/m，构件转角粘贴处要打磨成圆弧状，圆弧半径应不小于20mm。 ④碳纤维布粘贴采用连续法施工工艺，允许搭接，搭接长度不小于10cm，碳纤维布在加固区段外的锚固长度规定如下:对受拉区，不应小于200d，且不应少于600mm;对受压区，不应小于180d，且不应少于480mm。 (d为高强度复合纤维增强布的厚度)。 4.3施工准备①量测记录梁的实际尺寸，砼表面的凹凸或破损状况、表面龟裂状况，现构件上的附属物情况，周围有无水、粉尘、外来物之污染。 同时对影响梁加固的障碍物进行清除，确保梁底有30cm以上作业空间。 ②粘贴定位。 4.4砼表面机械打磨①根据定位打磨梁底、梁面、柱周围待粘贴砼表面，用角向手提砂轮机安装金刚石磨片打磨，使碳纤维布能平滑地贴附于梁、柱表面，以避免碳纤维布折角处造成应力集中。 ②待底面打磨平整后，将待粘贴面清理干净。 5基面处理用麻布将待贴布砼表面揩净，并充分干燥。 4.6涂刷底胶①按胶水配比甲:乙=3:1(重量比)，配制搅拌均匀。 ②用涂料辊筒将纤维胶均匀涂刷在砼表面。 4.7批补修补①手摸不粘手时，即可涂刷修补(约2小时)。 ②按修补胶配比甲:乙=3:1(重量比)，最取各组分配制粘贴用胶，搅拌均匀。 ③对于特别不平处在加固前用批刀将修补材料满批在砼表面，手摸无高低不平为止，填补时需将小槽处碎砼及浮屑清除掉并用麻布擦拭干净。 4.8涂刷面胶①手摸不粘手即可涂刷面胶(约2小时)。 ②按面胶配比甲:乙=3:1(重量比)，量取配制，并搅拌均匀。 4.9按设计图纸要求裁剪碳纤维布①砼表面处理完后，先根据位置放样剪切碳纤维布。 ②剪切时沿碳纤维布轴向裁剪，并卷好。 4.10粘贴碳纤维布①将裁剪成料的碳纤维布粘贴在面胶上，并应拉紧、压实、赶平，不能留有气泡和皱褶，边放布边用专用辊筒沿碳纤维布方向压布辊实、来回滚压，挤出气泡使树脂充分漫渍碳纤维布，直到面胶浸透布并渗到布外层为止，等待固化。 ②施工过程中必须使得每束纤维布不打折，均处于拉紧状态。 每层粘贴质量自检合格后，方可再贴下一层碳纤维布，同时重复以上步骤。 ③粘贴完后，再在表面用毛辊筒涂刷一层碳纤维粘结剂，自然固化。 最后检查粘贴是否密实。 4.11表面处理确保粘贴密实后，在外表层均匀洒上一层细砂，以利今后粉刷。 如无粉刷则此工序可省略。www.baywatch.cn2023-05-1129实操:碳纤维布加固案例分析!以下是湖南荆湘化学灌浆有限公司分享几个碳纤维布加固工程案例分析，希望能够给大家有所帮助。 案例分析:具体情况如上图，房子已装修，在居住时发现楼板太薄，中间横梁太小，现应客户要求，对此楼板进行加固。 按常规方法，有两种:1、重新植筋后将梁截面加大，然后楼板进行粘钢加固。 2、采用最轻型的碳纤布进行粘贴加固。 经过与客户多交流，后进行多方咨询，采用破坏性小，经济实用的。 施工步聚: 一、楼板进行清理:原屋顶楼板已刮胶，增加工程难度，但我公司人员克服困难，清除结面表面物质，直至露出混凝土结构。 经验分享: 1、表面无灰尘、无油污。我们一般用砂轮机全部面积都打磨。 2、如果楼板有潮湿的，用火炝烤干。如果是屋顶，必须将漏水部位重新做好防水。 3、有剥落、疏松、蜂窝等劣质混凝土，用修补材料进行修复平整。 二、楼板划线:根据施工图，明确加固部位和范围，然后用墨斗弹出要加固部位的纤维位置线。 经验分享:跟据实际情况，宁可多使用材料，也要保证质量。 比如:300mm宽碳布，边对边间距300mm，最后只有400mm的距离，那就只留间距100mm，留300mm足够贴碳布。 三、粘碳纤维布 经验分享:涂刷底层浸渍胶后立即将预先裁剪好的碳纤维布均匀地敷设在底层浸渍胶上。 用专用的橡皮刮刀或橡胶圆沿碳纤维布方向滚压或刮平，应注意不要来回滚压，应沿一个方向滚压刮平，排除气泡和多余的胶液，使浸渍胶充分渗透碳纤维布并与混凝土表面牢固粘接，滚压刮平时不得损伤碳纤维丝。 待碳纤维布表面指触干燥时即可进行下一层粘贴。 四、检查验收下图为一张细节图，提示一下，非常重要:在施工完成了，重新刷一遍胶加沙子，以方便用户刮胶。 怎么体现以客户为本?——处处为客户考虑，把我们能做的全力以赴，不留下任何遗留问题。 台上一分钟，台下十年功。 大家可能看上去觉得施工简单，操作方便。 (本文来源于网络，加固之家网整理报道，如有侵权，请联系删除。另，转载请注明出处，否则后果自负。)。news.jiaguhome.com2019-03-0730活性碳纤维在环境保护中的应用 [2]Wang R Z，Jia J P，Zhu Y H et al.，Study on a New Solid Absorption Refrigeration Pair:Active Carbon Fiber Methanol.J.Sol.EnergyEng.，1997，119(3):214-218 [3]Shen Z M，Yang J，Hu X F et al.，Dual Electrodes Oxidation of Dye Wastewater with Gas Diffusion Cathode.ES&T，2005，(6):1819-1826 [4]Shen Z M，Wang W H，Jia J P et al.，Degradation of Dye Solution by an Activated Carbon Fiber Electrode Electrolysis System.Journal of Hazardous Materials.2001，84 (1):107-116 [5]Yang J，Jia J P，Liao J et al.，Removal of Fulvic Acid From Water Electrochemically Using Active Carbon Fiber Electrode.Water Research，2004，38(20):4353-4360 [8]Zhang L H，Jia J P，Yang J，Improved Denitrification of Municipal Sludge in Biofilm-Electrode Reactor.Chemical Research in Chinese Universities，2004，20(4):392-395 [13]Sun T H，Cao L K，Jia J P，Novel Activated Carbon Fiber Solid-Phase Microextraction for Determination of Benzyl Chloride and Related Compounds in Water by Gas Chromatography-Mass Spectrometry.Chromatographia，2005，61 (3-4):173-179 [14]Sun T H，Jia J P，Fang N H et al.，Application of Novel Activated Carbon Fiber Solid-Phase，Microextraction to the Analysis of Chlorinated Hydrocarbons in Water by Gas Chromatography-Mass Spectrometry.Analytica Chimica Acta，2005，530(1):33-40 [15]Sun T H，Fang N H，Jia J P et al.，Application of Novel Activated Carbon Fiber Solid-Phase Microextraction to Analysis of Chlorohydrocarbons in Water.Analytical Letters，2004，37(7):1411-1425 [16]Sun T H，Jia J P，Fang N H，Analysis of Organochlorine Pesticides in Water by Novel Activated Carbon Fiber-Solid Phase Microextraction Coupled with Gas Chromatography-Mass Spectrometry.J.Environ.Sci.Health Part B，2004，39 (2):235-248 [17]Jia J P，Feng X，Fang N G et al.，Adjusted Active Carbon Fibers for Solid Phase Microextraction.J.Environ.Sci.Health Part A，2002，37(4):489-498 [20]Yang Ji，Peng Juan，Jia Jinping et al.，Corrosion Protection of Iron in Water by Activated Carbon Fiber (ACF).Carbon，2006，44(1):19-26 [21]Jia J P，Yang J，Liao J et al.，Treatment of Dyeing Wastewater with ACF Electrodes.Water Research，1999，33(3):881-884 [23]Zhang L H，Jia J P，Ying D W，Electrochemical Effect on Denitrification in Different Microenvironments Around Anodes and Cathodes.Research in Microbiology，2005，156(1):88-92 [24]Zhang L H，Jia J P，Zhu Y C et al.，Electro-Chemically Improved Bio-Degradation of Municipal Sewage.Biochemical Engineering Journal，2005，22(3):239-244www.oalib.com"
