碳纤维片材加固施工是现代结构加固技术中的一种，它通过在混凝土结构中植入碳纤维片材来提高其承载能力和耐久性，为了确保施工质量，需要采用一系列现场检测方法，这些方法包括：，1. 外观检查：检查碳纤维片材的铺设方向、位置和覆盖范围，确保它们与原结构表面平整且无损伤。，2. 材料检验：对碳纤维片材进行力学性能测试，如抗拉强度、弹性模量等，以确保其满足设计要求。，3. 锚固力测试：通过拔出试验或拉伸试验来评估碳纤维片材与混凝土之间的锚固力，确保其在受力时不会脱落。，4. 应变监测：使用应变计或其他传感器实时监测碳纤维片材的应变情况，以评估其在受力过程中的性能。，5. 无损检测：采用超声波、磁粉探伤等非破坏性检测方法，对碳纤维片材和混凝土结构进行检测，以发现潜在的缺陷。，6. 荷载试验：在碳纤维片材加固后的结构上施加预定荷载，观察其变形和裂缝开展情况，验证加固效果。，通过上述现场检测方法的综合应用，可以有效地评估碳纤维片材加固施工的质量，确保加固后的混凝土结构达到预期的加固效果。

碳纤维加固施工的质量检测方法

碳纤维加固施工的质量检测方法主要包括拉拔法和锤击法。

拉拔法

拉拔法是一种常用的碳纤维加固施工质量现场检测方法，它依据中国工程建设标准化协会标准《碳纤维片材加固混凝土结构技术规程》(CECS146:2003)和《混凝土结构加固设计规范》(GB50367)进行。这种方法通过使用专门的拉拔仪器对粘结强度进行检测。具体步骤包括：

1. 检测仪器准备：选择符合行业标准《数显式粘结强度检测仪》(JG3056)的检测仪，并确保其处于良好状态。
2. 检验时间和抽样规则：通常在碳纤维片材粘贴并固化7天后进行现场检验。抽样规则根据构件类型和数量确定，例如梁、柱类构件按构件总数的10%随机抽取，但不少于3根。
3. 现场检验程序：
   • 表面处理：清除加固表面的污渍并保持干燥。
   • 切割预切缝：从加固表面向混凝土基体内部切割预切缝，深度10~15mm。
   • 粘贴钢标准块：使用高强、快固化的胶粘剂粘贴钢标准块。
   • 加载测试：以1500~2000N/min的速度匀速加载，记录破坏时的荷载值，并观察破坏形态。
4. 破坏形式判别：根据破坏形式（内聚破坏、粘附破坏、混合破坏）和正常性判别标准，判断检测结果是否合格。
5. 试验结果表示：包括破坏形式、三个试样的正拉粘结强度值和该组的试验平均值。

锤击法

锤击法是一种简单快捷的检测方法，通过锤击碳纤维布表面来检测其与混凝土之间的粘结质量。操作步骤如下：

1. 检测工具准备：准备好锤子或其他适合敲击的工具。
2. 检测过程：对每一寸的碳纤维布进行锤击，听取声音并感受振动，以此判断碳纤维布与混凝土之间是否存在空鼓情况。
3. 结果判定：如发现空鼓，说明碳纤维布与混凝土未完全贴合，未达到共同受力的目的。如果空鼓面积低于施工总面积的95%，则加固工程不合格，需要返工。

综上所述，拉拔法和锤击法都是有效的碳纤维加固施工质量检测方法。拉拔法更为详细和精确，适用于需要准确数据的场合；而锤击法则更为简便快捷，适用于初步筛查和日常维护。

碳纤维加固施工验收标准

碳纤维加固常见质量问题

碳纤维材料性能检测方法

碳纤维加固后的耐久性研究

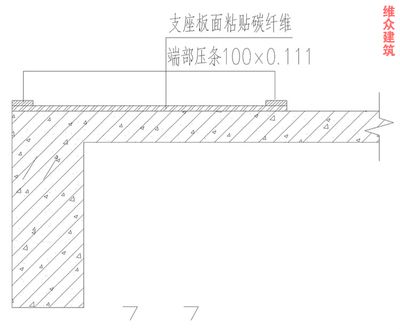

1碳纤维片材和锚固加固施工质量现场检测.doc1碳纤维拉拔仪原理 目前，碳纤维片材施工质量现场检测方法国内主要为中国工程建设标准化协会标准《碳纤维片材加固混凝土结构技术规程》(CECS146:2003)附录B和《混凝土结构加固设计规范》(GB50367)附录E的拉拔法检测碳纤维施工质量. -1所示，典型的拉拔仪器见图2。 1-2。 -1检测仪结构示意图 1。 标准块;;3。 万向结;4。 大活塞;5。 丝杠;10。 摇把;11。 注油口;。 当顺时针摇动手柄时，与其同轴的蜗杆随之转动，并带动蜗轮旋转，由于蜗轮中心孔内有反扣螺纹，在其旋转的同时也就带动丝杠及小活塞向下移动，将泵体内液压油推向工作油缸内的大活塞，活塞上移又通过万向结带动联接螺母及标准块，对被检测的碳纤维片材施加正向拉力。 液压油的工 作压力可通过压力传感器测得，检测中随着手柄的转动，油压增高被验拉力数值不断增加，。 手柄反摇时，油泵将油吸回小油缸内，为保证大活塞顺利回位专门设计了回位弹簧，活塞向上移动时弹簧压缩，回程时弹簧推动活塞起到复位作用。 检测前碳纤维片材粘结强度，需在混凝土表面加工出预切缝，深度应从加固表面切割至混凝土基体内部，切入混凝土深度为2~lOmm，缝宽2mm。 为保证预切缝的顺利进行，应采用与检测仪器相配套的切缝机。 按规范要求，标准块直径为40mm，材质为45号钢。 2。 碳纤维片材施工质量现场拉拔检验 (1)检测仪器 对粘结强度检测仪的要求，可参照现行行业标准《数显式粘结强度检测仪》(JG3056)，发现异常液压拉拔装臵 时应随时维修、检定。 (2)检验时间和抽样规则 现场检验应在已完成碳纤维片材粘贴并固化7d的结构表面上进行，现场检验的布点应在胶粘剂固化已达到可以进入下一工序之日进行。 梁、柱类构件以同规格、同型号的构件为一检验批，每批构件随机抽取的受检构件应按该批构件总数的10%确定，但不得少于3根;以每根受检构件为一检验组;、墙类构件应以同种类、同规格的构件为一检验批，每批按实际粘贴的表面积(不论粘贴的层数)均匀划分为若干区，每区100m2(不足100m2，按100m2计)，且每一楼层不得少于1区;以每区为一检验组，每组3个检验点。 检验点的间距不应小于500mm，且有一块应粘贴在加固构件的端部. (3)现场检验程序 1)表面处理:被测部位的加固表面应清除污渍并保持干燥. 2)切割预切缝:从加固表面向混凝土基体内部切割预切缝，切入混凝土深度10~15mm，×40mm的正方形。 3)粘贴钢标准块:采用高强、快固化的胶粘剂(取样胶粘剂)粘贴钢标准块(图2。 ).取样粘结剂的正拉粘结强度应大于粘贴碳纤维片材的结构胶粘剂正拉粘结强度。 钢标准块粘贴后应立即固定. 4)按照粘结强度检测仪生产厂提供的使用说明书，连接钢标准块。 5)以1500~2000N/min匀速加载，记录破坏时的荷载值，并观察破坏形态。 图2。 2碳纤维片材粘结质量现场检验 现场检验正拉粘结强度应按下式计算:f (2。 ) 式中f--正拉粘结强度(MPa); P--试样破坏时的荷载值(N); A--钢标准块的粘结面面积(mm2)。 试样破坏形式及其正常性判别: 1)试样破坏形式应按下列规定划分: ①内聚破坏:应分为基材混凝土内聚破坏和受检胶粘剂的内聚破坏;后者可见于使用低性能、低质量胶粘剂的工程. ②粘附破坏:应分为胶层与基材之间的粘附破坏及胶层与纤维复合材或钢标准块之间的粘附破坏。 ③混合破坏:粘合面出现两种或两种以上的破坏形式。 PA 2)破坏形式正常性判别，应符合下列规定: ①当破坏形式为基材混凝土内聚破坏，或虽出现两种或两种以上的破坏形式，但基材混凝土聚破坏面积占粘合面积85%以上，均可判为正常破坏. ②当破坏形式为粘附破坏、胶层内聚破坏或基材混凝土内聚破坏面积少于85%的混合破坏，均应判为不正常破坏. 3)试验结果的表示: 试验结果应包括破坏形式、3个试样的正拉粘结强度值和该组正拉粘结强度的试验平均值。 (4)碳纤维片材粘贴施工质量的合格评定 1)组检验结果的合格评定，应符合下列规定: ①当组内每一试样的正拉粘结强度均达到max{，ftk}的要求， ②当一组内仅一个试样达不到上述要求时，允许以加倍试样重新做一组检验，如检验结果全数达到要求，仍可评定该组为检验合格组; ③在重做试验中，仍有一个试样达不到要求，则应评定该组为检验不合格组。www.taodocs.com2023-03-152碳纤维布加固如何检测成果?碳纤维布越来越多的应用在建筑加固工程上，由于其出色的抗拉性、韧性，并且抗酸抗腐蚀，已成为目前主流的加固方式之一。 目前市面上的碳纤维布生厂商实力参差不齐，对于施工质量的把握能力也是有高有低，很多碳纤维布加…。 但是目前市面上的碳纤维布生厂商实力参差不齐，对于施工质量的把握能力也是有高有低，很多碳纤维布加固工程结束后，并没有系统的检验工程质量，给日后的安全问题造成隐患。 那碳纤维布施工之后应如何检测其粘贴质量呢?现在，小悍给大家讲讲碳纤维布加固后的检测步骤。 一般来说，我们可以通过简单的锤击法来检测碳纤维布的粘贴质量，通过对每一寸的碳纤维布进行锤击，检测碳纤维布与混凝土之间是否存在空鼓情况，如发现空鼓，则说明碳纤维布与混凝土没有完全贴合，没用达到共同受力的目的，如空鼓面积低于施工总面积的95%，则说明此次加固工程是不合格的，需要对工程进行返工。 返工时，若单个空鼓面积不大于10000mm2，允许采用注射法充胶修复;若单个空鼓面积大于或等于10000mm2，应割除修补，重新粘贴等量碳纤维布。 再次粘帖时，应严格按照碳纤维布的施工流程进行施工，正确的施工流程请看下图:搜狐2020-08-213碳纤维加固法详述.pptx数智创新变革未来碳纤维加固法碳纤维加固法简介碳纤维材料特性碳纤维加固原理碳纤维加固工艺流程碳纤维加固设计要点碳纤维加固施工注意事项碳纤维加固质量检测碳纤维加固法应用案例ContentsPage目录页碳纤维加固法简介碳纤维加固法碳纤维加固法简介碳纤维加固法简介1.碳纤维加固法是一种新型的结构加固技术，通过应用高强度、高模量的碳纤维布材对混凝土结构进行加固和修复，提高结构的承载能力和延性。 2.碳纤维加固法具有高效、施工简便、不影响结构外观等优点，被广泛应用于桥梁、建筑、地铁等工程中。 碳纤维材料特性1.碳纤维材料具有高强度、高模量、轻质、耐腐蚀等特性，是一种理想的加固材料。 2.碳纤维布材可以根据不同的工程需求进行裁剪和铺设，具有良好的适应性和可塑性。 碳纤维加固法简介1.碳纤维加固设计需根据结构受力情况和加固要求进行，确保加固效果和结构安全。 2.设计过程中需要考虑碳纤维布材的铺设方式、搭接长度、锚固方式等因素。 碳纤维加固法的施工工艺1.施工前需要对混凝土表面进行处理，确保碳纤维布材与混凝土表面的良好粘结。 2.施工过程中需要控制温度和湿度等条件，保证碳纤维布材的粘贴质量和强度。 碳纤维加固法的设计原则碳纤维加固法简介碳纤维加固法的质量控制1.施工过程中需要进行严格的质量控制和监督，确保每个环节符合设计和规范要求。 2.质量控制需要考虑材料质量、施工工艺、质量检测等方面，确保加固效果和结构安全。 碳纤维加固法的应用前景1.随着碳纤维材料技术的不断发展，碳纤维加固法的应用前景越来越广阔。 2.未来，碳纤维加固法将会在更多领域得到应用，为工程结构加固和修复提供更加高效、经济、可靠的解决方案。 碳纤维材料特性碳纤维加固法碳纤维材料特性碳纤维材料的高强度与轻质特性1.碳纤维具有高强度和高模量的特性，其抗拉强度是钢的数倍，而密度仅为钢的1/4。 2.碳纤维的轻质特性使其在加固应用中能减轻结构自重，提高结构的抗震性能。 3.碳纤维的强度高、质量轻的特点使其在桥梁、建筑等结构加固中具有广泛的应用前景。 碳纤维材料的耐腐蚀和抗疲劳特性1.碳纤维材料具有很好的耐腐蚀性，能在恶劣环境下长期使用而不受损坏。 2.碳纤维具有较好的抗疲劳性能，能有效延长结构的使用寿命。 3.碳纤维的耐腐蚀和抗疲劳特性使其在海洋工程、化工设备等领域有着广泛的应用。 碳纤维材料特性碳纤维材料的热稳定性和电绝缘性1.碳纤维具有很好的热稳定性，能在高温环境下保持其强度和模量。 2.碳纤维材料具有优异的电绝缘性能，可以在电气绝缘领域发挥重要作用。 3.碳纤维的热稳定性和电绝缘性使其在航空航天、能源等领域具有广泛的应用。 碳纤维材料的加工性和可设计性1.碳纤维材料具有较好的加工性能，可以根据需要进行裁剪、铺设和成型。 2.碳纤维的复合材料可以通过设计不同的纤维含量和铺层方式来实现不同的性能要求。 3.碳纤维材料的加工性和可设计性使其在不同领域的应用中具有很大的灵活性。 碳纤维材料特性碳纤维材料的环保性和可持续性1.碳纤维的生产过程相对环保，不会产生大量的废弃物和污染物。 2.碳纤维复合材料可以回收利用，具有较好的可持续性。 3.碳纤维材料的环保性和可持续性符合当前的发展趋势，有助于推动绿色建筑的发展。 碳纤维材料在加固行业的应用与发展趋势1.碳纤维材料在加固行业的应用已经越来越广泛，成为一种重要的加固方法。 2.随着技术的不断发展，碳纤维加固的方法和工艺也在不断改进和优化，提高了加固效果和施工效率。 3.未来，随着新材料和新技术的不断涌现，碳纤维加固行业将会持续发展和创新。 碳纤维加固原理碳纤维加固法碳纤维加固原理碳纤维加固原理概述1.碳纤维加固是通过将高强度碳纤维布粘贴在混凝土表面，提高结构承载能力的一种加固方法。 2.碳纤维加固利用碳纤维的高强度、高弹性模量、耐腐蚀等特性，提高混凝土结构的抗弯、抗剪承载能力。 3.碳纤维加固具有施工简便、不影响结构外观、加固效果好等优点，因此在工程中得到广泛应用。 碳纤维加固的力学性能1.碳纤维加固后，结构的力学性能得到显著改善，可以提高结构的承载能力和变形能力。 2.碳纤维加固对混凝土结构的刚度、强度、稳定性等均有明显的提高作用。 3.碳纤维加固的效果与碳纤维布的材料性能、粘贴工艺、结构设计等因素有关。 碳纤维加固原理碳纤维加固的施工工艺1.碳纤维加固的施工包括混凝土表面处理、碳纤维布粘贴、固化养护等步骤。 2.施工前需要对混凝土表面进行清理、修复，确保粘贴效果。 3.碳纤维布的粘贴需要采用专业的胶粘剂，确保粘贴牢固、可靠。 碳纤维加固的应用范围1.碳纤维加固适用于各种混凝土结构的加固，包括桥梁、隧道、房屋、道路等。 2.碳纤维加固可以应用于结构的抗弯、抗剪、抗震等加固工程。www.renrendoc.com2023-12-084碳纤维加固工程,检验才是关键!我们不管在做什么工程之后都要有一个勘测期，以及检验。 碳纤维布加固也是一样的道理，碳纤维布加固结束之后，需要对施工质量进行检验，这是碳纤维布加固后相当重要的一步。 检测之后才能够了解到碳纤维布加固的工程质量如何。 那么碳纤维布。 那么碳纤维布加固工程的检验方法有哪些呢?下面就跟小编一起来了解一下吧!。 一般情况下，碳纤维布与混凝土之间的粘结质量可用锤击法、手压碳纤维布表面或其他有效探测法进行检查。 但是，锤击检查法也算不上比较全面或者准确的检验方法，由于是手工检测，使其极易受人为偏差的影响。 因此，为提高本方法检测结果的可信性，对重要结构的锤击检查，可由检测机构派出两组人员，各自独立的进行检测，然后取其平均值作为最终检测结果。 若两组检测结果相差较大，可分别再重复检测一次，并取4个值中较接近的3个值的平均值作为最终的检测结果。 近几年来，随着科技的发展，以及实际工程的需要，不少工程人研发了各种各样的仪器检测方法。 但由于实践操作的不成熟及仪器本身的局限性，目前为止尚未大量投入使用。 所以，总的来说，锤击检查法仍是目前最简便易行的方法。 检测结果---总有效面积不应小于95%探测时，应将粘贴的碳纤维布分区，逐区测定空鼓面积。 应注意的是，锤击检查结果确认的总有效面积不应小于总粘结面积的95%。 补救措施---视空鼓面积而定若单个空鼓面积不大于10000mm2，允许采用注射法充胶修复;若单个空鼓面积大于或等于10000mm2，应割除修补，重新粘贴等量碳纤维布。 粘贴时，其受力方向(顺纹方向)每端的搭接长度不应小于200mm;若粘贴层数超过3层，该搭接长度不应小于300mm;对非受力方向(横纹方向)每边的搭接长度可取为100mm。 碳纤维布粘结质量的影响因素有很多，除了施工正确与否，碳纤维布的质量也具有决定性的作用。 大家应该知道材料的好坏决定的工程施工质量，所以碳纤维布质量的好坏是很好的。 那么碳纤维布检验的方式小编就给大家说到这里了，如果您对于加固工程、改造、修缮等也感兴趣的话，可以持续关注我们网站。www.zhaojiagu.com2017-11-085碳纤维布加固的检验方法碳纤维布加固的检验方法 1、检测方法: 工序检测:界面处理、工序衔接时间间隔等。 时候检测:现场抽样做正拉强度检测。 2、碳纤维加固包括碳纤维布加固和碳纤维板加固两种。 碳纤维材料用于混凝土结构加固修补的研究始于80年代美、日等发达国家。 我国的这项技术起步很晚，但随着我国经济建设和交通事业的飞速发展，现有建筑中有相当一部分由于当时设计荷载标准低造成历史遗留问题，一些建筑由于使用功能的改变，难以满足当前规范使用的需求，亟需进行维修、加固。 目前常用的加固方法有很多，如:加大截面法、外包钢加固法、粘钢加固法、碳纤维加固法等。 碳纤维加固修补结构技术是继加大混凝土截面、粘钢之后的又一种新型的结构加固技术。 评论收起 知道小有建树答主 回答量:143 可做拉拔试验，如采用国产布，因此材料质量参差，建议做原材及配套胶复试。 本回答被提问者和网友采纳 各地区的检测单位都应该有这些检测，碳纤维布拉拔试验 hzylvlhx 采纳率:0% 帮助的人:1.8万 1、工程验收时必须有碳纤维及其配套胶料厂家所提供的材料检验证明。 2、每一道工序结束后均应按工艺要求进行检验，作好相关的验收记录，如出现质量问题，应立即返工。 3、施工结束后的现场验收以评定碳纤维布与混凝土之间的粘结质量为主，用小锤等工具轻轻敲击碳纤维布表面，以回声来判断粘结效果，如出现空鼓等粘贴不密实现象，应采取针管注胶的方法进行补救。 若粘结面积小于90%，则判定为粘结无效，需重新施工。 4、对于碳纤维布粘贴面积在1000m2以上的工程，为检验其加固效果应与甲方协商进行荷载试验，其结构的变形等各项指标均应满足国家规范规定的设计及使用要求 1条折叠回答 使用百度知道APP，立即抢鲜体验。你的手机镜头里或许有别人想知道的答案。 0/200 10任务 50任务360问答2017-10-136粘钢、碳纤维加固检测检验检测用途:电商平台入驻;商超卖场入驻;产品质量改进;产品认证;出口通关检验等 样品要求:样品支持快递取送/上门采样，数量及规格等视检测项而定概览 粘钢、碳纤维加固检测检验报告哪里做检测费用与价格是多少钱呢检测时间需要多久呢下面百检网小编为您解答。 百检网也可依据相应检测标准或者根据您的需求设计检测方案，以满足您多样化的需求。 因检测项目以及实验复杂程度不同，需联系工程师确定后进行报价。 检测范围项目 检测项目:与混凝土正拉粘结强度、外观、层间剪切强度、伸长率、尺寸偏差、拉伸强度、碳纤维织物的K数、抗剪强度、正拉粘结强度、弹性模量、拉伸弹性模量、单位面积质量、抗 与混凝土正拉粘结强度、外观、层间剪切强度、伸长率、尺寸偏差、拉伸强度、碳纤维织物的K数、抗剪强度、正拉粘结强度、弹性模量、拉伸弹性模量、单位面积质量、抗拉强度、拉伸破坏应变、K数、纤维体积含量 检测标准: 1、GB/T1446-2005纤维增强塑料性能试验方法总则 2、GB/T3354-2014定向纤维增强聚合物基复合材料拉伸性能试验方法 3、JC/T773-2010纤维增强塑料短梁法测定层间剪切强度 4、GB/T1449-2005纤维增强塑料弯曲性能试验方法 5、JG/T167-2016结构加固修复用碳纤维片材 6、GB50550-2010《建筑结构加固工程施工质量验收规范》GB50550-2010 7、GB/T9914.3-2013增强制品试验方法第3部分单位面积质量的测定 8、GB50367-2013混凝土结构加固设计规范 9、CECS146:2003《碳纤维片材加固混凝土结构技术规程》CECS146:2003(2007) 10、GB/T1447-2005纤维增强塑料拉伸性能试验方法 11、GB/T3356-2014单向纤维增强塑料弯曲性能试验方法 13、CECS146:2003(2007)碳纤维片材加固混凝土结构技术规程(2007年版)附录B 14、GB/T21490-2008结构加固修复用碳纤维片材 17、JT/T532-2019桥梁用碳纤维布(板) 18、GB/T1448-2005玻璃纤维增强塑料压缩性能试验方法 19、GB/T3365-2008碳纤维增强塑料孔隙含量和纤维体积含量试验方法 20、GB/T3362-2017碳纤维复丝拉伸性能试验方法 商超入驻、电商上架、内部品控、招投标、高校科研等。 一般检测报告上会标注实验室收到样品的时间、出具报告的时间。 常规来说只要测试没更新，测试不变检测报告一直有效。 如果是用于过电商平台，一般他们只认可一年内的。 所以还要看平台或买家的要求。 因测试项目及实验复杂程度不同，具体请联系客服确定后进行报价。 一般3-10天出报告，有的项目1天出报告，具体根据粘钢、碳纤维加固检测检验项目而定。 1、电话沟通、确认需求; 2、推荐方案、确认报价; 3、邮寄样品、安排检测; 4、进度跟踪、结果反馈; 5、出具报告、售后服务; 6、如需加急、优先处理; 百检网汇集众多CNAS、CMA、CAL等资质的检测机构遍布全国，检测领域全行业覆盖，为您提供粘钢、碳纤维加固检测检验服务。 具体请咨询在线客服。www.baijianwang.com.cn2023-05-307碳纤维加固施工检验验收细则核心提示:一般规定，现场施工温度不低于15度为控制，冬季应使用不低于15度的配方胶，不低于5度应停止施工，现场无粉尘，并免受阳光、雨水和化学介质的污染。 既有混凝土结构受自然环境、使用环境等各种因素的影响，呈现出不同程度的承载力不足、变性过大等缺陷，国内外研究者针对工程结构受损情况提出了不同的维修加固方法。 运用一定的技术手段和方法，对其结构质量进行检查测定，实施动态监控，房屋检测又称房屋质量检测评估，是指由具备资质的检测单位对房屋质量进行检测，评估，并开具报告的过程。 接口处理1。 显示碳纤维布表面测量，触摸，辅助ARC样品测试。 这里有一些亮点，混蛋。 现场的施工温度不得低于15度。 如低于15度，则须采用冬季公式，并须在低于零下-5度的温度下停止建造。 该场地须无尘埃，不得受阳光、雨水及化学介质的污染。 二、界面处理 1.调查后的碳纤维布的外观，触感，由模型电弧检测补充。 有几个关键，混凝土修补的外观具有不均匀的需求，具有弯曲表面的阶梯状，内侧角部应该被抹成润滑油，该部件的截面边缘被抛光是不小于的圆角半径25MM的弧线，南京要坚持整洁的外观。 2。混凝土表面的含水量不得超过4%和6%。检测方法:用水分仪检测。 图3。 底座上涂胶时应按说明书的要求进行涂装和保养，不得擅自涂装底漆工艺。 检验方法:监督刷涂底漆的使用，检查施工底漆的外观及复检情况。 4.底胶应按照规定的说明书配备。 混合后，取样样品以检测初始粘度。 根据施工要求，不得加入稀释剂或溶剂，以改变其粘度。 底胶干燥平整时，由现场监理检查。 5.如果底漆干手指，没有把碳纤维，有必要等待施工后12小时，并清理灰尘的外观。 三、主控项目 一。所配胶水颜色均匀，无气泡，防止水、油、灰尘进入。 图2。按照裁剪图纸，不要折叠，如果有折痕，应裁剪出折痕的一段。 3.在沿纤维方向附着的碳纤维布外表面反复轧制滚筒，使胶水充分渗透到碳纤维上，使碳纤维不密实，无气泡。 4.多层柱，是碳纤维片材外壳手指到达施工的下干胶层立即执行，如果一小时的延迟必要在建筑等12小时后。 5个。最后一层施工完成后，在碳纤维表面涂一层浸渍胶。 四、施工质量检验 1.碳纤维布与混凝土之间的粘结量可以通过锤击或其他方法进行检测，确认有用的粘结面积不应小于粘结面积的95%。 2、对于单气室面积，面积不大于10000mm2，填充处理采用喷射方式。 单风滚筒面积大于10000mm2时，应进行切割和维修，并重印碳纤维布。 粘合剂层3的碳纤维片材1.5毫米请求，加或减0.5毫米的误差的厚度。 (本文来源于网络，加固之家网整理报道，如有侵权，请联系删除。另，转载请注明出处，否则后果自负。)。news.jiaguhome.com2020-02-118碳纤维加固技术规范概要:在建筑加固工程中，加固方法有很多，碳纤维加固就是其中的一种。 碳纤维加固有很多优点，具有节省空间，施工简便等优点。 很多施工单位都会优先选用碳纤维加固方法，使用碳纤维加固，可以大大提高建筑物的使用寿命，降低加固成本。 碳纤维加固的优势明显，同样也会存在一些常见的问题，下面加固之家就为大家介绍一下碳纤维加固工程常见问题以及防治方法。 查看详情碳纤维加固补强技术的优点 概要:碳纤维加固补强是一种新兴的结构加固技术，其原理是将碳纤维布粘贴在建筑结构构件的表面，利用碳纤维的高强度、高弹性模量等特点，提高结构构件的承载能力和抗震性能。 查看详情碳纤维加固操作简单，也要按照规范施工 概要:在建筑加固行业中，大家较为熟悉的就是碳纤维加固方法了，碳纤维是一类优胜的复合材料，碳纤维施工技术在建筑物加固领域发挥的大作用，而且应用十分广泛。 虽然碳纤维措施操作简单，而且能够优胜完成加固工程，但是在施工期间，该注意到位的细节地方也是不容许大家轻视的，得全程都按照碳纤维加固规范去有序施工。 下面加固之家就带大家了解一下为什么碳纤维加固应用广泛。 新闻资讯 碳纤维加固补强技术及其在建筑工程领域应用 概要:碳纤维加固补强技术，是利用碳纤维布或碳纤维板材来粘贴在混凝土结构的表面，从而实现对混凝土结构加固和补强的一种新型技术。 由于建筑工程的使用年限较长，部分工程存在因设计载荷标准过低而造成的遗留问题，而且部分工程的使用环境也较为复杂，建筑结构大多数长时间暴露在外界环境中，受到温度、雨水、大气等环境因素的侵蚀，在长期使用的过程中，混凝土梁柱会出现承载力下降等问题，安全性能也呈现不同程度的降低。 查看详情So!那么问题来了，什么是建筑加固概要: 概要:现由于建设单位将室内功能重新布局，导致房间功能发生改变，根据建设单位的意见拟将主体结构按新的使用功能重新进行计算复核，对不满足计算结果的原结构进行加固设计。 本工程在一类，二类(a)环境中的加固设计使用年限为30年。 桥梁加固技术之粘贴碳纤维布(板)加固法。www.jiaguhome.com2024-10-239碳纤维复合材料加固.pptx数智创新变革未来碳纤维复合材料加固碳纤维复合材料简介碳纤维加固原理与方法碳纤维加固优点与局限性碳纤维加固应用场合碳纤维加固设计考虑因素碳纤维加固施工步骤碳纤维加固质量检测碳纤维加固维护与保养目录碳纤维复合材料简介碳纤维复合材料加固碳纤维复合材料简介碳纤维复合材料定义1.碳纤维复合材料是一种由碳纤维增强材料与基体材料复合形成的新型材料。 2.碳纤维具有高强度、高模量、轻质等特性，是理想的增强材料。 3.基体材料通常是聚合物、金属或陶瓷，用于粘结碳纤维，提高复合材料的整体性能。 碳纤维复合材料分类1.根据基体材料不同，碳纤维复合材料可分为聚合物基、金属基和陶瓷基三类。 2.聚合物基碳纤维复合材料具有轻质、高强度、耐腐蚀等特点，广泛应用于航空航天、汽车等领域。 3.金属基和陶瓷基碳纤维复合材料具有高温耐性、抗氧化等优点，适用于高温环境和高性能应用。 碳纤维复合材料简介1.碳纤维复合材料的生产工艺主要包括预制件制备、成型和后处理三个环节。 2.预制件制备方法包括织布法、短切纤维法等，用于将碳纤维排列成所需的形状和结构。 3.成型工艺主要有模压、缠绕、拉挤等，通过加热和加压使预制件与基体材料复合在一起。 碳纤维复合材料优点1.碳纤维复合材料具有高强度、高模量、轻质等特性，可提高结构的承载能力和减轻重量。 2.碳纤维复合材料具有较好的耐腐蚀性，可在恶劣环境下使用。 3.通过设计不同纤维含量和铺层方式，可实现碳纤维复合材料的多功能化和可定制化。 碳纤维复合材料生产工艺碳纤维复合材料简介碳纤维复合材料应用领域1.航空航天领域:用于制造飞机、卫星等高性能结构件，提高结构效率和减轻重量。 2.汽车工业:用于制造轻量化车身、零部件等，提高燃油效率和行驶性能。 3.建筑领域:用于增强混凝土结构、修复古建筑等，提高结构耐久性和减轻建筑重量。 碳纤维复合材料发展趋势1.随着技术不断进步，碳纤维复合材料将进一步提高性能和质量，降低成本，扩大应用领域。 2.环保可持续发展成为重要趋势，生物基碳纤维和可回收碳纤维复合材料的研究和应用将逐渐增加。 3.智能化制造和数字化技术将进一步提高碳纤维复合材料生产效率和产品质量。 碳纤维加固原理与方法碳纤维复合材料加固碳纤维加固原理与方法碳纤维加固原理1.碳纤维加固是通过将高强度、高模量的碳纤维布或板粘贴在混凝土表面，提高结构承载能力和延性的一种加固方法。 2.碳纤维加固利用碳纤维材料优秀的力学性能，有效地提高结构的抗弯、抗剪和抗拉强度，对原结构进行补强。 3.碳纤维加固具有施工简便、不影响结构外观、耐腐蚀、耐久性好等优点，广泛应用于桥梁、建筑等结构的加固修复。 碳纤维加固方法1.表面处理:对加固部位进行打磨、清洗，确保混凝土表面干燥、清洁、平整。 2.涂胶粘贴:将配制好的胶粘剂均匀涂抹在混凝土表面，然后铺设碳纤维布或板，用滚筒压实，确保碳纤维与混凝土表面紧密粘贴。 3.固化养护:在碳纤维加固完成后，进行固化养护，达到一定强度后方可投入使用。 以上内容仅供参考，具体施工方案需根据实际情况进行调整和优化，建议咨询专业工程师获取更准确的信息。 碳纤维加固优点与局限性碳纤维复合材料加固碳纤维加固优点与局限性碳纤维加固的优点1.高强度轻质材料:碳纤维复合材料具有高强度、高模量的特性，其强度重量比远高于钢材，因此可以在保持结构轻便的同时提升结构强度。 2.抗腐蚀性好:碳纤维复合材料具有很好的抗腐蚀性，可以在恶劣环境下长期使用，无需担心锈蚀等问题。 3.施工便捷:碳纤维加固可以采用粘贴等方式进行施工，相较于传统加固方法具有施工便捷、工期短的优点。 碳纤维加固的局限性1.材料成本较高:碳纤维复合材料的价格较传统建材要高，因此在大规模应用时材料成本会相应增加。 2.施工技术要求较高:碳纤维加固施工需要专业的技术和设备，对施工人员的技能要求较高，需要专业的施工队伍来完成。 3.对原结构的适应性:碳纤维加固需要对原结构进行表面处理和修复，对于某些复杂的结构形式或损伤情况，碳纤维加固的难度和成本可能会增加。 碳纤维加固应用场合碳纤维复合材料加固碳纤维加固应用场合桥梁加固1.碳纤维加固技术可有效提高桥梁的承载能力和稳定性，延长桥梁使用寿命。 2.相较于传统加固方法，碳纤维加固具有更高的强度和轻质特性，对原有结构损伤更小。 3.在桥梁加固工程中，碳纤维加固技术已成为一种趋势，具有广泛的应用前景。 建筑结构补强1.碳纤维加固技术适用于各种建筑结构的补强，如混凝土、钢结构等。 2.通过碳纤维加固，可提高建筑结构的抗震性能和承载能力。 3.碳纤维加固施工周期短，对建筑物使用影响小，具有较高的经济效益。 碳纤维加固应用场合地铁隧道修复1.在地铁隧道修复工程中，碳纤维加固技术可用于加固破损的隧道衬砌结构。www.renrendoc.com2023-12-0610碳纤维加固检验和验收主营产品:建筑加固，加固工程，房屋改造，贵州加固公司 碳纤维加固检验和验收-加固工程 所属系列加固工程 关键词贵州加固，碳纤维加固，加固工程，湖南加固，加固施工 数量-+ 留言询价查看电话微信在线收藏商品 联系人信息 姓名陈生手机号码17775831666固定电话0731-85046776公司全称湖南捷和建筑工程有限公司让卖家联系我 *联系信息: *图形验证: 询价产品:碳纤维加固检验和验收-加固工程*联系信息: 产品信息 碳纤维加固 碳纤维加固检验和验收 捷和加固，专注结构加固20年! 如果你需要找如下:综合改造加固工程，桥梁加固工程，隧道加固工程，房屋加固工程，古工程，水利大坝加固工程，学校加固工程，医院加固工程，工厂加固工程，写字楼加固工程等请联系捷和加固!捷和加固，目前服务区域有湖南、贵州、江西以及周边各省市。 2、材料性能抽样检验。对不同批次进场的材料，按照相关的验收规范进行碳纤维及胶黏材料的性能抽样检验。 3、施工质量检验及验收标准详见捷和加固网站。 4、粘结质量不符合要求割除修补时，应沿空鼓边沿，将空鼓部分的碳纤维割除，以每边向外缘扩展100mm大小之同样碳纤维材料，用同样粘结剂，补贴在原处。 5、验收时可按相关规范规定对施工质量进行现场抽样检验。 捷和加固是具有25年专业从事房屋建筑结构加固补强、桥梁加固补强、隧道加固补强、钢结构加固补强、水利水电大坝加固、古建筑加固修复、地基基础加固、边坡加固的工程公司，具有特种专业工程专业承包资质公司。 可承接房屋建筑增大截面加固、旧楼置换混凝土加固(墙改梁)、桥梁支座更换、外粘钢加固工程、粘贴纤维复合材加固工程、粘贴钢板加固工程、增设支点加固工程、植筋锚栓技术、裂缝修补工程、混凝土路面快速修补工程、新老混凝土界面粘结、高性能水泥基材料维护加固及综合改造加固等特种工程施工，并可为广大用户提供咨询及现场技术服务。 1、本信息由搜了网用户发布，搜了网不介入任何交易过程，请自行甄别其真实性及合法性; 2、跟进信息之前，请仔细核验对方资质，所有预付定金或付款至个人账户的行为，均存在诈骗风险，请提高警惕!jieehjianzhu.51sole.com2024-09-1811一种碳纤维加固钢结构及检测方法与流程本发明涉及一种钢结构，尤其涉及一种碳纤维加固钢结构及检测方法。 各类工业与民用建筑物、构筑物、桥梁、涵洞和隧道等工程结构中存在大量的钢结构，这些钢结构在民国经济中占有重要地位，在这些钢结构建筑物中，由于它们所处环境不同，在它们服役的工程当中因为外部荷载或者人为因素等原因，不可避免的会出现各种各样的损伤和缺陷，焊接，螺栓链接等传统加固工艺有较多缺陷的限制。 然而碳纤维材料作为一种新型加固材料，碳纤维材料弹性模量与钢材相近、但强度是钢筋的五倍，同时具有质轻易于成型、抗腐蚀性和耐久性好、抗疲劳性能好、施工方便等优点，且碳纤维材料拥有的这些优点都能完美的解决以上几种方法所存在的缺陷，因此在钢结构修复加固中也将会得到广泛应用。 在近期的工程应用中，存在以下检测碳纤维加固钢的方法: 一、射线检测的原理:利用射线管发出x射线穿透构件，当射线遇见气孔、渣滓、裂缝等部位时，这些缺陷对射线的吸收和散射有削减作用，从而射在底片或荧光屏上的影像较致密状态结构的影像会有所差异，形成黑度不同的影像，由此来判断构件内部缺陷。 二、超声波检测原理:通过超声波与构件相互作用，对反射、透射和散射的波进行研究，对构件进行宏观缺陷检测、几何特性检测、组织结构和力学性能变化的检测，从而对其特性进行评价。 三、磁粉检测的原理:铁磁性材料被磁化后，使构件表面磁力线发生局部畸变而产生漏磁，吸附构件表面的磁粉，显示出不连续性的位置、形状和大小。 四、渗透检测的原理:构件表面被涂上含有荧光染料或着色染料的渗透剂，在毛细管作用下，经过一段时间，渗透液可以渗透进表面开口缺陷中，再在表面涂上显像剂，缺陷中的渗透夜被吸收回显像剂中，在一定的光源作用下，渗透液痕迹被现实，从而探出缺陷的形状和分布状态。 技术实现要素: 为了克服现有技术的不足，本发明的目的在于提供一种碳纤维加固钢结构，利用导电粘结剂自身的导电特性，通过检测加固结构本体的变形而引起的电阻变化来对碳纤维加固钢的结构的全寿命周期内的变形损伤进行检测与安全预警。 由于连接钢材和碳纤维的粘结剂原本是不导电的，本发明特改用导电粘合剂，从而使整个加固结构本体变成可以导电结构，并利用本身的电阻变化来获取结构的变形损伤信息从而达到自检的目的。 本发明提供一种碳纤维加固钢结构，包括加固结构本体，加固结构本体包括钢板层、碳纤维层;所述加固结构本体还包括导电连接层;所述导电连接层由导电粘合剂制成;通过所述导电连接层将所述钢板层与所述碳纤维层连接为一体，所述导电连接层电性导通所述钢板层与所述碳纤维层。 优选地，一种碳纤维加固钢结构还包括至少两电极;所述电极固定安装于所述钢板层表面或所述碳纤维层表面。 优选地，至少两所述电极固定安装于所述碳纤维层表面同时至少两所述电极固定安装于所述钢板层表面。 优选地，四所述电极固定安装于所述碳纤维层。 优选地，所述钢板层、所述导电连接层、所述碳纤维层依次层叠形成所述加固结构本体;所述加固结构本体两侧对称分布若干对所述电极。 优选地，所述导电粘合剂为导电树脂。 一种碳纤维加固钢检测方法，包括以下步骤: 上电，加固结构本体上的任意两电极接入恒流源或恒压源并上电导通; 测量，加固结构本体上的两有源电极接入电压检测电路检测两电极间电压; 监测，根据欧姆定律得出两有源电极间的加固结构本体的监测电阻值并与标准阈值进行比对，若监测电阻值超出标准阈值，则标记为异常并做警报。 优选地，接入恒流源或恒压源的两电极同时位于加固结构本体的碳纤维层上，接入电压检测电路的两电极也同时位于加固结构本体的碳纤维层上。 优选地，接入恒流源或恒压源的两电极分别位于加固结构本体的碳纤维层与钢板层上，接入电压检测电路的电极也分别位于加固结构本体的碳纤维层与钢板层上。 优选地，接入恒流源的两电极对称分布于加固结构本体两侧，接入恒流源的电极与接入电压检测电路的电极相同。 相比现有技术，本发明的有益效果在于: 本发明提供一种碳纤维加固钢结构，包括加固结构本体，加固结构本体包括钢板层、碳纤维层;加固结构本体还包括导电连接层;导电连接层由导电粘合剂制成;通过导电连接层将钢板层与碳纤维层连接为一体，导电连接层电性导通钢板层与碳纤维层。 本发明还涉及一种碳纤维加固钢检测方法，包括以下步骤:上电，加固结构本体上的任意两电极接入恒流源或恒压源并上电导通;测量，加固结构本体上的两有源电极接入电压检测电路检测两电极间电压;监测，根据欧姆定律得出两有源电极间的加固结构本体的监测电阻值并与标准阈值进行比对，若监测电阻值超出标准阈值，则标记为异常并做警报。 本发明利用导电粘结剂自身的导电特性，通过检测加固结构本体的变形而引起的电阻变化来对碳纤维加固钢的结构的全寿命周期内的变形损伤进行检测与安全预警。x技术网2018-11-2412钢结构检测浅谈碳纤维加固施工方法河北荣发是一家专业建筑检测机构，主要提供保定主体检测、保定地基检测、钢结构工程检测等服务，资质齐全、实力雄厚。 钢结构工程检测浅谈碳纤维加固施工方法:1.碳纤维加固法是一种新型的结构加固技术，它是利用树脂类胶结材料将碳纤维布粘贴于混凝土表面，并与结构形成整体受力体系，增强被加固结构的抗弯或抗剪能力，从而达到对结构补强加固及改善结构受力性能的目的。 2.碳纤维加固法与传统的混凝土结构加固技术相比，碳纤维加固法具有很明显的优越性:碳纤维材料具有优异的物理力学性能，其抗拉强度高于普通钢材的10倍，极适合于钢筋混凝土结构的加固补强;其轻质柔软，适用面广，施工便捷，尤其是可在不中断交通时进行加固施工;加固厚度小，可不增加原结构的恒载，特别适用于建筑高度受限制情况下加固补强;同时还具有良好的耐久性及耐腐蚀性等。 3、钢结构检测的施工简便。 碳纤维布柔软，对被补强物没有形状要求，无需预制材料、大型施工机械和现场固定设施，工期短。 4、采用碳纤维加固补强，对原结构不产生新的损伤碳纤维布加固补强系采用环氧树脂系列的粘结材料进行粘贴，不需要设置锚固及开凿混凝土等，因而不会对已经损伤的结构产生新的破坏，更可避免钻孔时与结构内原有钢筋和预应力素发生冲突而引起新的问题。www.hbrfjzkj.com2017-09-2113碳纤维片材和锚固加固施工质量现场检测碳纤维片材加固施工质量现场检测.8.1碳纤维拉拔仪原理目前，碳纤维片材施工质量现场检测方法国内主要为中国工程建设标准化协会标准《碳纤维片材加固混凝土结构技术规程》(CECS146:003)附录B和《混凝土结构加固设计规范》(GB50367)附录E的拉拔法检测碳纤维施工质量。 碳纤维片材和锚固加固施工质量现场检测 内容提示:碳纤维片材加固施工质量现场检测2.8.1碳纤维拉拔仪原理目前，碳纤维片材施工质量现场检测方法国内主要为中国工程建设标准化协会标准《碳纤维片材加固混凝土结构技术规程》(CECS146:2003)附录B和《混凝土结构加固设计规范》(GB50367)附录E的拉拔法检测碳纤维施工质量。 拉拔法所采用的仪器由两部分构成，一部分为手持水钻构成的切割装置，另一部分为液压拉拔装置及压力传感器组成的拉拔仪，典型的拉拔检测仪构造如图2.8.1-1所示，典型的拉拔仪器见图2.8.1-2。 图2.8.1-1检测仪结构示意图1.标准块;2.联接螺母;3.万向结;4....。 碳纤维片材加固施工质量现场检测2.8.1碳纤维拉拔仪原理目前，碳纤维片材施工质量现场检测方法国内主要为中国工程建设标准化协会标准《碳纤维片材加固混凝土结构技术规程》(CECS146:2003)附录B和《混凝土结构加固设计规范》(GB50367)附录E的拉拔法检测碳纤维施工质量。 图2.8.1-1检测仪结构示意图1.标准块;2.联接螺母;3.万向结;4.大活塞;5.传感器;6.压簧;7.小活塞;8.蜗杆;9.丝杠;10.摇把;11.注油口;12.碳纤维片材。 当顺时针摇动手柄时，与其同轴的蜗杆随之转动，并带动蜗轮旋转，由于蜗轮中心孔内有反扣螺纹，在其旋转的同时也就带动丝杠及小活塞向下移动，将泵体内液压油推向工作油缸内的大活塞，活塞上移又通过万向结带动联接螺母及标准块，对被检测的碳纤维片材施加正向拉力。 液压油的工。道客巴巴2013-02-0114碳纤维加固验收规范概要:加固之家发现很多加固施工单位都很注重加固施工，因此认为出了高价就能买到好的材料，但是结果却买了不符合要求的材料，尤其是监理要求严格的情况下。 今天加固之家为您详细介绍要求纤维加固工程材料的情况。 依据GB50550-2010《建筑结构加固工程施工质量验收规范》第十九页。 查看详情在遵循桥梁加固质量验收规范前，做好桥梁加固施工工作。 概要:国有国法，行有行规。 桥梁加固质量验收规范也有相当齐全的资料可以参考，熟知验收规范，即懂得了规则。 这样一来施工时我们就会提前注意到需要着重的问题，避免完工后影响验收。 验收不通过，一来耗时二来拖款。 不要因为验收的问题而不能及时收到工程款，这是对施工企业自身应有的基本保护。 那桥梁加固施工中需要注意哪些事项呢加固之家小杨将带你深入了解。 查看详情你知道建筑加固工程验收怎么做吗 概要:我们都知道做一个建筑加固工程一般有四个阶段，主要有检测鉴定、加固设计、加固施工、工程验收。 关于工程验收作为最后一个步骤，其实也是一个非常重要的环节，因为一个工程质量的好坏可以在验收环节得出结果。 不过工程验收在不同的工程下验收规范和方法也是不一样的，下面加固之家就跟大家说说建筑加固工程验收应该怎样做! 新闻资讯 概要:关于建筑物改造加固的概述:建筑物在使用过程中可能因为一些原因(例如原设计标准低而满足不了后期使用要求;灾害影响;环境影响;设计失误或施工质量差需要加固;使用功能改变或要求提高)，遇到这些情况的时候，就需要做加固改造或者养护修缮。 作为专业的加固公司，我们平时所做的建筑物加固是否有专业的科学依据是不是加固后的建筑物真的能够到达想要的要求建筑物加固改造施工是怎么个流程今天加固之家小编就跟大家一一说来。 概要:上海毅实建筑加固工程有限公司(联系人:林工137-61454403)是一家集:建筑加固、结构补强、抗震抗压加固为一体的多元化施工工艺方式施工公司。 公司拥有50余名永远海外施工经验的精英管理团队、100余名施工资料备案、质量、安全管理员，400余名经过严格培训上岗施工人员。 下设凯诺实业有限公司，专业生产碳纤维布、碳纤维胶、粘钢胶等多种加固材料。 但现在很多建筑并非为机房所建，其承重达不到机房要求，此时，便要对机房所在建筑进行承重加固，在加固前，要按照现行国家标准《建筑抗震鉴定标准》GB50023进行鉴定，再由专业公司进行加固处理。 国内首个碳纤维加固领域技术规范出台。www.jiaguhome.com2024-10-2115碳纤维片材加固混凝土结构施工质量的合理化评价碳纤维片材加固混凝土结构施工质量的合理化评价摘要:通过回顾检测规范的演进过程和分析检测资料，提出应主要通过破坏形式对碳纤维加固工程的施工质量进行评价，而将粘结强度作为参考。 关键词:碳纤维;加固;正拉粘结强度1引言碳纤维片材是碳纤维布和碳纤维板的统称，是目前混凝土结构加固工程的常用材料之一，其强度是钢材的近十倍，而重量却仅为钢材的0%左右，正是由于其高强度重量比和优良的耐腐蚀性而受到世界各国学者和工程界人士的广泛关注，特别是近年来，随着碳纤维的技术革新，大幅度降低了材料的制造成本，工程用量增...。 碳纤维片材加固混凝土结构施工质量的合理化评价 内容提示:碳纤维片材加固混凝土结构施工质量的合理化评价摘要:通过回顾检测规范的演进过程和分析检测资料，提出应主要通过破坏形式对碳纤维加固工程的施工质量进行评价，而将粘结强度作为参考。 关键词:碳纤维;加固;正拉粘结强度1引言碳纤维片材是碳纤维布和碳纤维板的统称，是目前混凝土结构加固工程的常用材料之一，其强度是钢材的近十倍，而重量却仅为钢材的20%左右，正是由于其高强度重量比和优良的耐腐蚀性而受到世界各国学者和工程界人士的广泛关注，特别是近年来，随着碳纤维的技术革新，大幅度降低了材料的制造成本，工程用量增...。 关键词:碳纤维;加固;正拉粘结强度1引言碳纤维片材是碳纤维布和碳纤维板的统称，是目前混凝土结构加固工程的常用材料之一，其强度是钢材的近十倍，而重量却仅为钢材的20%左右，正是由于其高强度重量比和优良的耐腐蚀性而受到世界各国学者和工程界人士的广泛关注，特别是近年来，随着碳纤维的技术革新，大幅度降低了材料的制造成本，工程用量增长迅猛，而其施工质量也同时倍受关注。 2检测规范的演进过程为了因应业内对碳纤维加固工程施工质量判定的需要，湖南湖大土木建筑工程检测中心率先开展了碳纤维片材加固混凝土结构工程施工质量现场检测的研究，并于2002年8月第一次在湖南省内对碳纤维加固施工质量进行了现场检测。 从2002年8月到2003年5月，我们依据当时的标准《粘贴碳纤维增。道客巴巴2014-01-1116碳纤维加固检测规范最主要的就是要做抗拉拔实验，主要是检测碳纤维布和加固部位的粘接强度。《混凝土结构加固设计规范》GB50367-2013上面有抗拉强度，一般设计图纸上面也有对胶和碳纤维布的要 您好!欢迎访问加意诚加固匠!我司专业从事房屋建筑结构加固与改造、碳纤维加固、加固材料批发、房屋安全鉴定、加固设计等一条龙服务 专业建筑房屋加固改造施工一站式服务主营:碳纤维加固、粘钢加固、混凝土裂缝修补、碳纤维布加固材料批发 加固咨询:17775800029 大家都在看www.fwjg1688.com2021-09-0617碳纤维加固施工及质量控制.docx2、完毕后，建设单位因为市场原因，将原有的6个大户型改为18个小户型，每个户型有独立的使用功能，需要增加楼面荷载及设备、通风道等需开洞。 楼板开洞加固经过设计、甲方、监理及总包共同协商及比较各种加固方法的工期和造价因素，最后决定采用粘贴碳纤维布加固。 3碳纤维加固简介碳纤维布加固修补结构技术是一种新型的结构加固技术，它是利用树脂类粘结材料将碳纤维布粘贴于混凝土表面，以达到对结构及构件加固补强的目的。 碳纤维材料(carbonfibrereinforcedpoly-mer)用于混凝土结构加固修补的研究始于80年代美、日等发达国家，我 3、国起步很晚，近年来发展十分迅速，在航空、航天、汽车、环境工程、化工、能源、交通、建筑、电子、运动器材等众多领域得到了广泛的应用。 3.1.碳纤维布结构加固技术简介粘贴碳纤维结构加固技术是指采用高性能粘结剂将碳纤维布粘贴在建筑结构构件表面，使两者共同工作，提高结构构件的(抗弯、抗剪)承载能力，由此而达到对建筑物进行加固、补强的目的。 碳纤维增强聚合物(carbonfibrereinforcedpoly-mer简称cfrp，也称为碳纤维增强塑料)是由环氧树脂粘高抗拉强度的碳纤维束而成的。 使用碳纤维布加固具有以下几个优点:3.1.1强度高(强度为普通钢材的10倍以上)，效果好;3.1.2加固后能大 4、大提高结构的耐腐蚀性及耐久性;3.1.3自重轻(约200g/m2)，基本不增加结构自重及截面尺寸;柔性好，易于裁剪，适用范围广;3.1.4施工简便(不需大型施工机构及周转材料)，易于操作，经济性好;3.1.5施工工期短;因此，碳纤维结构加固技术在混凝土结构方面已产生较大的效应。 碳纤维加固技术适用于各种结构类型、各种结构部位的加固修补，如梁、板、柱、屋架、桥墩、桥梁、筒体、壳体等结构，要求基层混凝土的强度等级不低于C15即可;另外，砖砌体的某些力学性能也可以用碳纤维进行加固。 3.2碳纤维布加固的原理用于建筑结构加固的碳纤维材料具有优良的力学性能，其抗拉强度一般为建筑用钢材的十几倍;但是，碳纤维 5、材料织成碳纤维布后，其中的各碳纤维丝很难完全共同工作，在承受较低的荷载时，一部分应力水平较高的碳纤维丝首先达到其抗拉强度并退出工作状态，以此类推，各碳纤维丝逐渐断裂，直至整体破坏。 而使用粘结剂后，各碳纤维丝能很好地共同工作，大大提高碳纤维布的抗拉强度，故碳纤维加固首先必须使碳纤维布中的碳纤维丝能共同工作，因此粘结剂对碳纤维布的加固起着关键的作用，它既要确保各碳纤维丝共同工作，同时又确保碳纤维布与结构共同工作，从而达到加固的目的。 3.3碳纤维布加固在本工程中的应用数量碳纤维布的加固主要在后开洞口周边，根据设计要求:后开洞口周边四个方向粘贴双层碳纤维布，并且伸至支座梁的位置。 本工程中碳纤维覆盖面 6、积约为890m2。 4碳纤维加固的施工4.1施工工艺工艺流程为卸荷基底处理涂底胶找平粘贴保护。 考虑本工程特殊施工环境因素，加固中应进行卸荷。 加固前先将板面粉刷层及板面杂物清除。 本工程加固施工中，应先凿开原有装饰面层直至结构层基面，方可进行下一步处理。 基本施工步骤:4.4.1基底处理:混凝土表面出现剥落、空鼓、蜂窝、腐蚀等劣化现象的部位应予以凿除，对于较大面积的劣质层在凿除后应用环氧砂浆进行修复。 混凝土角磨机、砂纸等机具除去混凝土表面的浮浆、油污等杂质，构件基面的混凝土要打磨平整，尤其是表面的凸起部位要磨平，转角粘贴处要进行倒角处理并打磨成圆弧状(R20mm)。 风机将混凝土表面清理干净，并保持干 7、燥。 4.1.2涂底胶按配合比主剂固化剂3:1配置底胶。 将主剂与固化剂先后置于容器中，用弹簧秤计量，电动搅拌器均匀搅拌。 根据现场实际气温决定用量并严格控制使用时间，一般情况下2050mim内用完。 将底胶均匀涂刷于混凝土表面，待胶固化后(固化时间视现场气温而定，以指触干燥为准)再进行下一工序施工。 一般固化时间为624h。 4.1.3找平混凝土表面凹陷部位应用修补剂填平，模板接头等出现高度差的部位应用修补剂填补，尽量减小高度差。 转角处也应用修补剂修补成光滑的圆弧，半径不小于20mm。 待修补剂表面指触干燥后方可进行下一步工序。 4.1.4粘贴按设计要求的尺寸裁剪碳纤维布。 调配、搅拌粘贴材料粘结剂(使用方法 8、与底胶相同)，然后均匀涂抹于待粘贴的部位，在搭接、混凝土拐角等部位要多涂刷一些。 涂刷厚度要比底胶稍厚。 严禁出现漏刷现象，特别注意要粘贴碳纤维的边缘部位。 粘贴碳纤维布，在确定所粘贴部位无误后，用特制工具反复沿纤维方向滚压，去除气泡，并使粘结胶充分浸透碳纤维布;并用刮板刮涂碳纤维布表面粘结胶，使之均匀。 多层粘贴应重复上述步骤，待碳纤维布表面指触干燥方可进行下一层的粘贴。www.renrendoc.com2022-09-2218结合工程实例探讨某碳纤维加固工程中施工质量问题结合工程实例探讨某碳纤维加固工程中施工质量问题.pdf 结合工程实例探讨某碳纤维加固工程中施工质量问题问题，研究，加固，工程实例，碳纤维加固，加固施工，碳纤维，某某加固，加固工程中，工程质量 文档页数: 顶/踩数: 收藏人数: 结合工程实例探讨某碳纤维加固工程中施工质量问题(深圳冶建院建筑技术有限公司，深圳518054)摘要:通过现场检测及现场取样检测，确定某四层框架结构碳纤维加固工程中加固材料性能及加固施工工艺质量。 检测结果表明，该碳纤维加固工程使用的碳纤维布抗拉强度和碳纤维与混凝土正拉粘结强度均未达到设计图纸及国家现行规范要求。 碳纤维粘贴层数、空鼓率、柱梁角部弧形打磨等项目也不满足国家现行规范的施工工艺要求。 关键字:碳纤维，加固工程，施工质量，现场检查DiscussionConstructionQualityaCFRPStrengtheningEngineeringIHustrationsTangJixiang，WingGang(ShcnzhgllYejimyuanBuildingTechnologyCo.，LidShenzhen518054，China)AbstractsThroughinspectiontestingthepropertiesconstructionqualityaCFRPstrengtheningengineeringwerechecked.TheresultsshowedCFRPtensilestrengthboridstrengthstrengtheningengineeringdiddesigndrawingsexistingnationalspecifications，carbonfiberlayers，hollowingrate，andcolumncurvedCOmetgrindingdidrequirementsoftheexistingnationalspecifications.Keywords:CFRPstrengtheningengineeringconstructionqualityinspection1工程概况某综合楼为四层框架结构，部分区域原设计用途为商场，现用途改为仓库，楼面活荷载由原设计的4.0kN/m2提高到10.0kN/m2，因此需对该区域的柱、梁、板构件进行加固改造。 加固改造设计图纸采用的加固方法为对框架柱环形箍粘贴碳纤维布、框架梁梁底粘贴碳纤维布、框架梁端部粘贴U型箍粘贴碳纤维布、板底粘贴碳纤维布、板面粘贴碳纤维布。 加固施工进行过程中，业主发现该加固工程板面碳纤维布粘贴质量有问题，随后业主委托检测单位对该碳纤维加固工程进行包括材料性能及施工工艺质量的施工质量检测。 根据业主要求，本次检测的内容包括:对碳纤维粘贴部位、宽度、间距、层数、空鼓面积、柱梁角部弧形打磨情况、结构配套胶使用情况等进行现场检查，对碳纤维粘贴部位采用正拉粘结强度现场检测，对现场截取粘贴部位的碳纤维布进行实验室拉伸实验。 2施工质量现场检查2.1基面打磨情况、柱梁角打磨情况从现场检查的情况看，板面及梁面基本未打磨，揭开粘贴的碳纤维布，表面粘结的基本为水泥浮浆，可见未按照规范要求打磨到结构基面层，粘贴的碳纤维布与混凝土表面粘贴不彻底(正拉粘结强度检测也验证了粘贴情况)，不能充分利用碳纤维布强度高的特点。 现场的5根框架梁中所有U形碳素纤维在柱梁角部均未打磨成弧形，不符合《碳纤维片材加固混凝土结构技术规程(2007版)》(CECSl46:2003)第4.2.1条要求，也不符合《混凝土加固设计规范》(GB50367.2006)第9.9.9条要求。 2.2结构配套粘结胶使用情况业主指定该工程使用的结构粘结胶为爱牢达品牌结构胶，爱牢达生产的碳纤维粘贴胶均为系列配套胶，包括底胶、找平胶和粘贴胶。 现场检查发现，该工程使用爱牢达180结构粘结胶仅有一个配合比，底胶和找平胶使用的都是粘结胶配合比，但经询问实际使用过程中，加固施工单位省略了底胶，直接涂刷结构较后粘贴碳纤维布，可见施工单位未按照该品牌结构粘结胶产品要求使用，也导致作者简介:唐纪样，1982年3月，男，工程师。 电话:***80，邮件:tangjxsz@qq.c.om碳纤维相的粘结强度不能选到规范要求23碳纤维粘贴部位、宽度、间距层敷、空鼓率通过现场榆查，确定碳纤维砸粘贴的部位、宽度、间距、层数驶空强率址否符台设计(规范)耍现场榆测结果表明，该加圊工程粘贴部位与围纸吻合，宽度及间距符合设计图纸要求.但发现部不符台，同时检测随域的空鼓而积较大，空鼓率超过《碳纤维片材加刨7M凝上结构技术脱;陧(2007版1》(CECS]46:2003)第604桀要求。豆丁网2015-05-3119碳纤维复材网格锚固性能试验方法、粘贴碳纤维复材片材加固混凝土...星级:5页碳纤维复材网格黏结性能试验研究 星级:5页碳纤维复材布加固后梁柱节点承载性能的仿真分析 星级:6页北汽造访中航复材调研碳纤维复材汽车应用 星级:2页碳纤维片材和锚固加固施工质量现场检测 星级:9页碳纤维片材加固混凝土耐火设计计算方法、复材筋加大截面法抗弯加固 星级:13页碳纤维片材加固混凝土复材网格拉伸性能试验、粘结树脂正拉粘结强度检测、纤维布层间粘结剪切强度试样制备方法 星级:7页碳纤维复材网格的黏结_滑移试验研究_刘宗全 星级:6页高温下碳纤维复材网格的粘结性能及其加固混凝土梁的抗火性能研究 星级:190页预应力碳纤维复材板加固桥梁短期预应力损失监测 星级:7页碳纤维复材加固钢板表面裂纹疲劳扩展研究 星级:6页车用碳纤维复材将爆炸式增长 星级:1页碳纤维复材市场进入快增期 星级:1页车用碳纤维复材将爆炸式增长 星级:1页碳纤维增强复材布加固重组竹破坏梁的受弯性能试验研究道客巴巴2021-05-2720碳纤维布加固施工工艺及质量控制采用碳纤维聚合物CFRP(CarbonFiberReinforcedPolymer)加固混凝土结构，是近几年来发达国家中新兴的成熟的加固技术，也是国内工程界日渐关注和发展中的加固应用技术.本文以东莞市西四环路旧桥加固项目为例，着重阐述碳纤维布加固的施工工艺和质量控制. 10.3969/j.issn.0451-0712.2004.11.029 你可以通过身份认证进行实名认证，认证成功后本次下载的费用将由您所在的图书馆支付 您可以直接购买此文献，1~5分钟即可下载全文，部分资源由于网络原因可能需要更长时间，请您耐心等待哦~百度学术2022-08-2221碳纤维布加固施工及验收规范.doc碳纤维布加固施工及验收规范.doc，碳纤维布加固施工及验收规范(本文由鼎峰加固整理)第一章总则第1.0.1条碳纤维布加固修补结构技术是一种新型的加固技术，主要用于混凝土结构的加固与修补工程。 为确保该项技术应用的工程质量，提高施工管理水平，特制订本规范。 第1.0.2条本规范适用于因设计或施工不当、材料质量不符合要求、使用功能改变、遭受灾害以及耐久性原因而需对钢筋混凝土、预应力混凝土及素混凝土结构进行加固修补的施工及验收。 第1.0.3条加固修补所使用的碳纤维布和胶粘剂，应按设计要求选用，并应符合现行材料标。 免费在线预览全文碳纤维布加固施工及验收规范(本文由鼎峰加固整理)第一章总则第1.0.1条碳纤维布加固修补结构技术是一种新型的加固技术，主要用于混凝土结构的加固与修补工程。 第1.0.3条加固修补所使用的碳纤维布和胶粘剂，应按设计要求选用，并应符合现行材料标准的规定。 第1.0.4条碳纤维布加固修补施工的环境温度，应按胶粘剂产品说明要求。 第1.0.5条碳纤维布加固修补施工安全技术、劳动保护、防火、防毒等的要求，应按国家现行的有关规范执行。 第二章胶粘剂的配置第2.0.1条将原材料按不同配合比称量准确，分别配置底涂胶料、整平胶料及粘结胶料。 第2.0.2条配置胶料时应注意以下事项:底涂胶料每次配置量以1-2公斤为宜;整平胶料每次配置量以0.5-1公斤为宜;粘结胶料每次配置量以1-2公斤为宜。 第2.0.3条所有胶料要求于1小时内施工完毕。 第三章施工要求施工操作顺序基底处理1、混凝土表面如出现剥落、蜂窝、腐蚀等劣化现象的部位应予剔除，对较大面积的劣质层，在剔除后应用聚合物水泥砂浆进行修复。 2、裂缝部位，如有必要应先进行封闭处理。 3、用混凝土角磨机、砂轮(砂纸)等工具，去除混凝土表面的浮浆、油污等杂质，构件基面的混凝土要打磨平整，尤其是表面的凸出部位要磨平，转角粘贴处要进行倒角处理并打磨成圆弧状(R310mm)。 4、用吹风机将混凝土表面清理干净并保持干燥。 涂底胶1、按一定比例将主剂与固化剂先后置于容器中，用搅拌器搅拌均匀，根据现场实际气温决定用量，并严格控制使用时间。 2、用滚桶刷或毛刷将胶均匀涂抹于混凝土构件表面，厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后(固化时间视现场气温定，以手指触感干燥为宜，一般不小于2小时)，再进行下一道工序。 用整平胶料找平1、混凝土表面凹陷部位应用刮刀嵌刮整平胶料修补填平，模板接头等出现高度差的部位应用整平胶料填补，尽量减少高差。 2、转角的处理，应用整平胶料将其修补为光滑的圆弧，半径不小于10mm。 3、整平胶料须固化后(固化时间视现场气温而定，以手指触感干燥为宜，一般不小于2小时)，方可再进行下一道工序。 粘贴碳纤维布1、按设计要求的尺寸裁剪碳纤维布，除非特殊要求，碳纤维布长度应在3m以内。 2、配置、搅拌粘贴胶料，然后用滚筒刷均匀涂抹于所粘贴部位，在搭接、拐角部位适当多涂抹一些。 3、用特制光滑滚子在碳纤维布表面沿同一方向反复滚压至胶料渗出碳纤维布外表面，以去除气泡，使碳纤维布充分浸润胶料。 多层粘贴应重复以上步骤，待纤维表面指触感干燥为宜，方可进行下一层碳纤维布的粘贴。 4、在最外一层碳纤维布的外表面均匀涂抹一层粘贴胶料。 第二节施工构造要求第3.2.1条基层混凝土强度不低于C15。 第3.2.2条碳纤维布沿纤维方向的搭接长度不得小于100mm。 第3.2.3条碳纤维布的端部在必要时应采取相应的附加措施，如采取钢板固定等。 第3.2.4条粘贴碳纤维布应尽量避开障碍物，如遇无法清除的障碍物而需截断时，在截断部位要予以适当处理，具体措施应视不同情况而定。 第四章施工安全措施第4.0.1条裁剪及使用碳纤维布时应尽量远离电源，尤其是高压电线及输电线路。 第4.0.2条碳纤维布的配套用胶要远离火源，避免阳光直接照射。 第4.0.3条现场施工人员应穿工作服，同时还须佩戴口罩和手套，施工人员严禁在现场吸烟。 第4.0.4条配置及使用胶的场所必须保持良好的通风。 第五章施工温度要求施工现场的气温是影响施工的一个重要因素，根据工艺要求，现场气温应大于等于5℃，如果气温低于5℃，应使用适于低温的特殊胶种或采取其它加温处理措施，如气温长时间低于5℃，应暂停施工。 第六章工程验收第6.0.1条工程验收时必须有碳纤维及其配套胶料厂家所提供的材料检验证明。 第6.0.2条每一道工序结束后均应按工艺要求进行检验，作好相关的验收记录，如出现质量问题，应立即返工。 第6.0.3条施工结束后的现场验收以评定碳纤维布与混凝土。 碳纤维布加固施工及验收规范.doc扫码下载APP微信扫码关注文档投稿赚钱网2017-08-2222怎样实体检测碳纤维加固工程检查:检查碳纤维复合材胶层厚度是否符合规定，以及粘贴位置是否与设计要求的位置相比，其中心线偏差不应大于10mm。如果发现空鼓......360问答23加固工程(碳纤维布加固和粘钢加固)有什么检测方法吗?加固工程(碳纤维布加固和粘钢加固)有什么检测方法吗?首先原材料:结构胶送实验室进行检测，如抗拉强度、抗压强度、弹性模量、老化试验等。工序检测:界面处理、工序衔接时间间隔等时候检测:现场抽样做正拉强度检测 首先原材料:结构胶送实验室进行检测，如抗拉强度、抗压强度、弹性模量、老化试验等。工序检测:界面处理、工序衔接时间间隔等时候检测:现场抽样做正拉强度检测360问答2013-06-2924碳纤维板加固技术在桥梁施工中的应用此时便需要相应技术的支持，增加桥梁使用年限，适当延长桥梁寿命，实践表明碳纤维板加固工艺能够从整体上增强桥梁承载能力，提高施工材料重复利用率。 材料利用率远远要比使用先前加固技术高，具有比较优良的使用前景。 目前国内关于预应力碳纤维加固技术的研究多停留于室内实验阶段，因此，有必要在现有理论实践基础上，对其进行科学合理的分析，以确定其具体加固构造及总体设计施工方案。 1.碳纤维板加固技术 钢筋混凝土结构在被加固之时，施工者使用的方法较多，最常见的有粘贴钢板以及预应力加固法等等。 传统的粘结碳纤维布方法仅仅具有抑制局部裂缝的功能，加固效果不尽人意。 而碳纤维板与钢绞线相比，优势更加突出，比如:轻质高强以及耐腐蚀还有抗疲劳性强等等，能够从根本上对梁体进行加固，防止其开裂。 另外，有效化解钢绞线在加固钢筋之时所产生的不足，能够增强桥梁承受能力，降低施工成本。 2.施工控制 预应力碳纤维加固板技术属于一种新型加固技术，施工内容主要包括锚固加工、施加预应力等等。 通过在施工过程中的施工控制，可以严格控制桥梁加固效果。 桥梁施工控制技术不同于施工质量控制的概念，施工质量控制是通过施工单位与监理单位完成，关键部位由项目经理及监理工程师亲自监督，确保工程施工质量。 施工技术控制指对结构的应力及稳定进行监控，保证结构受力安全达到设计要求。 通过监理单位完成，监督施工解决施工质量控制中的关键技术问题，是质量保证中的重要环节。 施工控制技术是保证桥梁建设质量的手段，施工控制技术包括张拉力监测、梁体应力绕度监测等保障结构安全内容。 3.工艺要点 3.1施工流程 (1)施工准备工作内容有检查裂缝和混凝土的强度等等。 安装锚杆首先根据设计图纸进行放样，确定张拉端锚固装置区域梁底表面混凝土，梁底表面进行处理，环氧结构胶批嵌1cm开凿区域，进行压条安装。 (2)安装锚固装置与梁底间采用环氧结构胶粘贴。 采用丙酮碳纤维板表面擦洗，两端反面涂敷环氧树脂粘胶剂，经锚头安装在碳纤维板上。 尽管图像翻译方法得到了迅速的发展，但是由于人脸图像翻译会受当时环境因素影响，比如光照，姿态变化和遮挡，目击者相应地也会受到影响，产生叙述模糊，加上人脸本身的复杂性，这些方法都是用通用的模型处理翻译问题的，但是却不能很好生成复杂人脸中必要的细节。 如果有一个专门的模型来实现人脸翻译，那就更好了。 (3)安装张拉设备首先将张拉螺杆穿过已安装好锚具的锚头，张拉端侧在反力块与锚固装置之间安装反力块。 张拉预应力碳纤维板先将锚具夹片与锚板接触面涂抹润滑油，用压条钢板将碳纤维板压至梁底。 张拉预应力碳纤维板，用双螺帽固定张拉螺杆，最后进行防腐处理。 对于改革的评判标准，丁声俊等[6]把客观实践作为衡量改革成败的唯一标准。 具体表现为五个是否有利于:是否有利于稳定提高粮食综合生产能力、是否有利于提高农民收入、是否有利于保持粮食市场基本稳定、是否有利于保证国家粮食安全、是否有利于完善粮食流通新体制。 因此他认为对国有粮食企业的改革促进了国有粮食企业更好的发展。 3.2施工监控 施工监控技术应关注梁体的响应情况，监控需对梁体关键截面的应力进行跟踪观测，根据监控情况对设计张拉预应力作适当调整。 预应力碳纤维板加固技术施工监控主要内容从张拉力，锚固体系等方面研究。 (1)按照混凝土桥梁结构实际受力特点，在梁体截面桥面设置竖向位移测点，评估梁体绕度响应的具体情况。 混凝土应变监测主要针对预应力碳纤维板张拉引起应力变化较大的截面，分析预应力碳纤维板张拉引起的梁体变化情况。 如应变化与绕度监测结果有冲突应根据绕度变化情况综合判断。 (2)对预应力碳纤维板张拉采用应力与伸长量双控的原则，为准确测量预应力碳纤维板的张拉力，考虑锚固体系的构造特点，在张拉端油压千斤顶与锚固间设置传感器监测张拉应力值。 通过设置压力传感器读取各级张拉力下传感器读数，准确获知预应力碳纤维板张拉力变化情况。 本文提出一种采用2.45GHz四边形平面单极子阵列天线实现近场区电磁波调控的新方法。 通过将平面单极子阵列天线与辅助偶极子阵列构成一个能量传输系统，利用两个阵列之间的功率传输效率最大化理论，可以得到最优的平面单极子阵列的激励分布。 采用射频馈电电路能在四边形阵列内部近场区域产生沿指定曲线的电磁场分布。 (3)锚固装置通过群锚连接梁体混凝土，为确保锚固装置处结构受力安全，对由碳纤维板张拉引起的梁体应力变化进行监测。 锚固体系是预应力碳纤维板加固技术的主要构件，进行监控中应对锚固装置进行重点关注，保障梁体受力安全稳定。 (4)对存在裂缝病害的被加固梁体，为及时了解预应力碳纤维张拉中梁体裂缝变化情况，采用裂缝观测仪监测关键截面的裂缝。 分析判断预应力碳纤维张拉梁底响应情况。360doc个人图书馆2019-09-1325碳纤维布结构加固施工质量分析建筑与工程Construction&Engineering58摘要:碳纤维布目前在混凝土结构的修复、加固、补强方面的应用得到大力推广，为了提高碳纤维布结构加固施工质量，本文针对碳纤维布结构加固施工技术要点进行探讨，并指出了相关质量控制措施，以供参考。 关键词:碳纤维布结构加固;施工质量;技术随着科学技术的飞速发展，碳纤维布加固技术越来越广泛的应用在延长年代久远的建筑使用寿命方面、新建建筑的新增荷载补强和施工隐患的整改方面。 目前碳纤维布加固技术主要应用在混凝土结构的改造补强方面。 正在施工的孝感市全洲盛世城城市综合体项目，由于业主要求需要增设楼梯，可是原有...。 批注本地保存成功，开通会员云端永久保存去开通 碳纤维布结构加固施工质量分析 内容提示:建筑与工程Construction&Engineering58摘要:碳纤维布目前在混凝土结构的修复、加固、补强方面的应用得到大力推广，为了提高碳纤维布结构加固施工质量，本文针对碳纤维布结构加固施工技术要点进行探讨，并指出了相关质量控制措施，以供参考。 正在施工的孝感市全洲盛世城城市综合体项目，由于业主要求需要增设楼梯，可是原有结构设计、施工均已完成，通过与设计部门沟通，决定采用碳纤维布加固技术。 使用碳纤维布加固具有强度高、自重轻、易于操作、工期短的优点，但是质量控制需要做到精益求精方能承受结构增加的荷载。 只有采取有针对性的施工质量控制措施，才能够更好地确保施工质量目标的顺利实现。 1设计质量控制(1)碳纤维布结构加固设计工程应由具有资质的设计单位承接，设计单位应当安排具有结构加固方面经验的设计师设计;(2)图纸设计阶段结束后应由业主报送具有相应资质的图纸审查单位，图审审查合格并盖有图审章后方能成为正式版图纸进入施工准备流程;(3)在正式施工前，建设单位应当组织设计单位、施工单位及监理单位共同进行图纸会审，图纸会审的意义是于集合施工单位、监理单位等经验丰富的施工技术人员对图纸再次进行审查，通过这些技术人员的施工预见性，将问题在施工前解决，而不是讲问题遗留在施工过程中;(4)施工过程中，如施工单位发现现场实际情况与设计图纸不符，应当及时通知监理单位及建设单位，建设单位应组织各家单位共同协商解决，确保施工顺利进行。 2材料质量控制建筑工程材料质量是工程质量的基础，材料的质量好坏直接影响整个建筑物的质量等级、结构安全、使用功能，而由于工程材料质量低劣而造成的质量事故和损失往往非常严重，并且难以弥补和修复，因此，加强材料的质量控制，是提高工程质量的重要保证，是创造正常施工条件、实现质量控制的前提。 碳素纤维布必须是连续的纤维，其基本性能指标应符合《混凝土结构加固设计规范》(Gb50367-2013)和《碳纤维片材加固混凝土结构技术规程》(CECS1462003(2007年版))的规定。 纤维布材料进场时，施工单位应会同监理人员对其品种、级别、型号、规格、包装、中文标志、产品合格证和出厂检验报告等进行检查，同时尚应对下列重要性能和质量指标进行见证取样复验:(1)纤维复合材的抗拉强度标准值、弹性模量和极限伸长率;(2)纤维织物单位面积质量;(3)碳纤维织物的K数;检查、检验或者复验不合格的碳纤维布材料，严禁用于施工中。 3施工过程质量控制施工过程即通过一道道施工工序将建筑物从图纸转化为实物的过程，过程质量控制是实质性控制，施工技术人员及监督人员应当从工艺出发，每一道工序按照图纸设计及国家规范要求施工，才能保证施工质量。 碳纤维布加固工程施工工序基本如下:(1)表面处理a清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣质混凝土，露出混凝土钢筋结构层，并用修复材料将表面修复平整;b被粘贴混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出钢筋结构新面。 转角粘贴处要进行倒角处理并打磨成圆弧状，圆弧半径不应小于20mm。 进行下步工序施工;c被混凝土表面清理干净并保持干燥。 (2)涂刷底层树脂a参照所选产品手册配制底层树脂;b滚筒刷将底层树脂均匀抹于混凝土表面。 待树脂表面指触干燥时即可;(3)找平处理a参照所选产品手册配制找平材料;b混凝土表面凹陷部位用找平材料填补平整，且不应有棱角;c转角处应用找平材料修复为光滑的圆弧，半径不应小于20mm;d待找平材料表面指触干燥时即可进行下一步施工。 (4)粘贴碳纤维材料a按设计要求的尺寸裁剪碳纤维布，其宽度不小于100mm;b配制浸渍树脂并均匀涂于所要粘贴的部位;c用特制滚筒沿纤维方向多次滚亚，挤除气泡，并使浸渍树脂充分浸透碳纤维布。 滚压时不得损伤碳纤维布;d在碳纤维表面刷环氧树脂掺干砂保护。道客巴巴2017-07-2526粘钢、碳纤维加固检测习题集粘钢、碳纤维加固检测习题集第四分册建筑主体结构工程检测技术第三篇粘钢、碳纤维加固检测11/1、碳纤维力学性能/粘钢、碳纤维粘结力现场检测习题集单位:姓名:上岗证号:得分:一、填空题1、普通碳纤维是或为原料经高温碳化制成。 、CFRP碳纤维片材的主要两种制品形式为和。 3、CFRP碳纤维片材的最基本的三个力学性能指标为、、和。 4、按碳纤维的排列方向分，碳纤维片材可分为、和碳纤维片材，目前在加固工程中大量使用的是。 5、进行CFRP碳纤维布拉伸性能试验时，力学性能试验每...。 所有文档均可在线免费浏览，需要的朋友请看好是否是自己需要的文档。 所有资料来源于网络，仅供大家参考学习，版权归原作者。 若有侵权，敬请及时告知，本人会及时删除侵权文档，竭诚全力为您服务!!!。 粘钢、碳纤维加固检测习题集 内容提示:粘钢、碳纤维加固检测习题集第四分册建筑主体结构工程检测技术第三篇粘钢、碳纤维加固检测11/12、碳纤维力学性能/粘钢、碳纤维粘结力现场检测习题集单位:姓名:上岗证号:得分:一、填空题1、普通碳纤维是或为原料经高温碳化制成。 2、CFRP碳纤维片材的主要两种制品形式为和。 粘钢、碳纤维加固检测习题集第四分册建筑主体结构工程检测技术第三篇粘钢、碳纤维加固检测11/12、碳纤维力学性能/粘钢、碳纤维粘结力现场检测习题集单位:姓名:上岗证号:得分:一、填空题1、普通碳纤维是或为原料经高温碳化制成。 5、进行CFRP碳纤维布拉伸性能试验时，力学性能试验每组试样不少于个，且保证同批有个有效试样;物理性能试样应。 6、当涉及到仲裁时，CFRP碳纤维布拉伸性能试验的试件厚度为。 7、CFRP碳纤维布拉伸性能试验的试样制备可采用和进行加工。 8、CFRP碳纤维布拉伸性能试验的试样制备时，若取位区有、、、、、等缺陷，则应避开。 9、CERP高强度型碳纤维片材的力学性能用试验设备要求能获得恒定的试验速度。 当试验速度不大于10mm/min时，误差不超过;当
