本文旨在探讨十八米跨屋架的设计方法及其荷载计算和节点设计规范，介绍了十八米跨屋架的荷载计算方法，包括恒载、活载以及风荷载等，并提出了相应的计算公式，详细阐述了屋架节点设计的规范要求，从节点构造到连接方式，再到节点受力分析，为屋架节点设计提供了明确的指导，通过实例说明了十八米跨屋架在实际工程中的应用情况，验证了设计方法和规范的有效性。

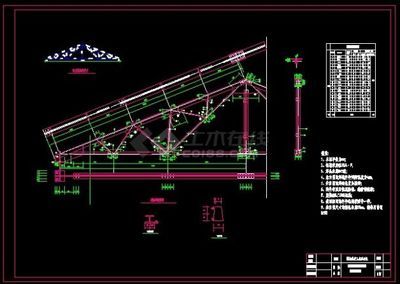

十八米跨屋架设计图

在寻找十八米跨屋架设计图的过程中，我们可以参考一些已有的设计案例和技术文档。以下是几个相关的资源和设计要点：

设计资源

1. 某厂房车间设计
   • 该设计描述了一个单跨双坡封闭式厂房，柱距6米，宽度18米，长度120m。屋架采用三角形芬克式，两端铰支于钢筋混凝土柱上，柱截面尺寸为400×400，混凝土强度等级为C30。屋面采用压型钢板屋面，檩距为1.475m。地面粗糙度为B类。
2. 18m跨厂房普通钢屋架设计
   • 该设计涉及一个跨度为18m，总长度90m的厂房，柱距6m。厂房内设有两台300/50kN中级工作制桥式吊车，地区计算温度高于-20°C，无侵蚀性介质，地震设防烈度为6度。屋架采用梯形钢屋架，下弦标高为18m，两端铰支在钢筋混凝土柱上，混凝土柱上柱截面尺寸为400x400mm，混凝土强度等级为C30，屋面坡度i=1/10。采用1.5x6.0m预应力混凝土屋板，钢材为Q235B，焊条为E43型。
3. 18米梯形钢屋架设计施工图
   • 该设计提供了详细的施工图，包括屋架几何内力图、材料表、结构平面布置图等。屋架总长为18000，上宽为1500，下宽为2400。未注明的贴角焊缝厚度为6mm，未注明长度的焊缝一律满焊，未注明的螺栓为M16，孔为φ17。

设计要点

1. 结构形式
   • 屋架形式通常选择梯形或三角形，具体取决于设计要求和荷载条件。梯形屋架适用于较大的跨度，而三角形屋架则适用于较小的跨度。
2. 材料选择
   • 常用的钢材为Q235B或Q345，焊条为E43型或E50型。这些材料具有良好的强度和韧性，适合用于屋架结构。
3. 荷载计算
   • 考虑到恒荷载（如屋面板自重）、活荷载（如雪荷载、积灰荷载）以及动荷载（如吊车荷载）。荷载组合需要考虑最不利的情况，例如全跨静荷载加上全跨活荷载。
4. 节点设计
   • 节点设计是屋架设计的关键部分，包括上弦节点、下弦节点和支座节点的设计。节点的连接方式和焊缝尺寸需要满足强度和稳定性要求。
5. 支撑布置
   • 合理的支撑布置可以提高屋架的整体稳定性和承载能力。通常包括上弦支撑、下弦支撑、垂直支撑和刚性系杆等。

通过以上资源和设计要点，可以为十八米跨屋架的设计提供全面的指导和参考。
