电梯框架施工方案（电梯框架施工）
电梯框架施工方案是针对电梯安装过程中，电梯井道和轿厢结构搭建的详细指导文件，该方案通常包含以下内容：，1. 工程概述：介绍项目的背景、目的、范围以及相关法规标准。，2. 设计依据：列出电梯设计规范、建筑结构要求等作为施工的参考。，3. 施工准备：包括材料准备、工具设备、人员培训及安全措施。，4. 施工流程：详述电梯井道开挖、钢筋混凝土浇筑、模板支撑系统搭建、预埋件安装、导轨安装、轿厢组装等步骤。，5. 质量控制：强调对施工质量的监控，确保符合设计要求和相关标准。，6. 安全管理：制定安全操作规程，进行风险评估和应急预案制定。，7. 进度计划：提供详细的施工进度表，确保按时完成各项工序。，8. 环境保护：说明如何减少施工对环境的影响，如噪音控制、粉尘处理等。，9. 验收标准：明确验收标准和程序，确保工程质量。，10. 维护与保修：规定电梯投入使用后的维护和保修服务。，电梯框架施工方案是确保电梯安装工程顺利进行的关键文档，它为施工团队提供了明确的指导和规范。
以下是一个电梯框架施工方案：
一、工程概述
电梯框架施工是电梯安装工程中的重要部分，其施工质量直接关系到电梯运行的安全性和稳定性。本方案旨在指导电梯框架的施工过程，确保各项工作有序进行。
二、施工准备
- 设计方案审核
- 施工前，施工团队必须仔细审核电梯框架的设计方案，包括框架的结构形式、尺寸、承载能力等要求。例如，根据不同的电梯类型（如乘客电梯、载货电梯等），框架的设计会有所差异，施工要严格按照设计进行，确保满足电梯运行需求。
- 施工场地准备
- 清理施工现场，确保场地平整、无障碍物。对于室内安装电梯框架的情况，要保证有足够的空间进行框架的组装和吊运操作。如果是在建筑物建设过程中同步安装电梯框架，要与其他施工工序协调好施工顺序和场地使用。
- 材料和设备准备
- 材料方面
- 准备符合设计要求的钢材，如钢梁、钢柱等。钢材应具有质量合格证明文件，其强度、韧性等性能指标要满足工程要求。例如，常见的Q235B钢材在电梯框架施工中应用广泛，要对钢材的规格、型号进行严格检查，防止使用不合格材料。
- 设备方面
- 配备起重设备，如塔吊或汽车吊（根据施工现场条件选择），用于吊运钢材和组装后的框架部件。同时，准备电焊机、切割设备等加工工具，以及测量仪器（如经纬仪、水准仪）用于框架的定位和垂直度、水平度测量。
- 材料方面
- 人员培训与交底
- 对施工人员进行专业培训，包括钢结构焊接、安装工艺、安全操作规程等方面的知识。施工前进行技术交底，使施工人员明确施工流程、质量标准和安全注意事项。
三、施工步骤
- 基础检查与放线
- 首先对电梯基础进行检查，确保基础的强度、平整度等符合设计要求。然后根据设计图纸进行放线，确定电梯框架的安装位置。使用经纬仪和水准仪精确测量，保证框架的定位准确，误差控制在允许范围内。

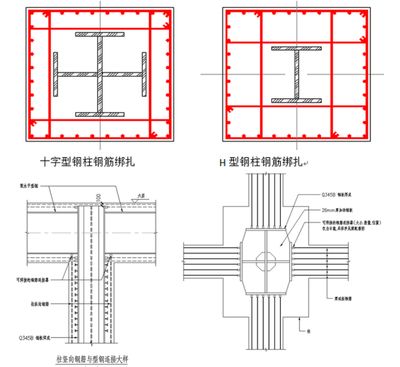

- 钢柱安装
- 将钢柱吊运至安装位置，通过地脚螺栓或预埋件与基础连接。在安装过程中，使用经纬仪随时检查钢柱的垂直度，可采用缆风绳或支撑进行临时固定，确保钢柱垂直稳定。钢柱之间的连接应符合设计要求的连接方式（如焊接或螺栓连接），焊接时要保证焊缝质量，螺栓连接要确保螺栓的拧紧力矩符合规定。

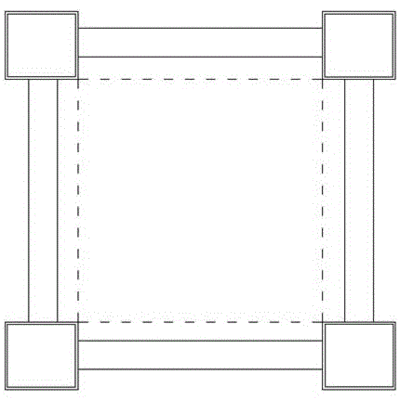

- 钢梁安装
- 在钢柱安装完成并调整好垂直度后，进行钢梁的安装。钢梁与钢柱的连接同样要按照设计要求进行操作，注意钢梁的水平度调整。对于多层框架结构，要逐层安装钢梁，保证每层框架的平整度和整体结构的稳定性。
- 框架校正与加固
- 在框架初步安装完成后，对整个框架进行全面的校正。使用测量仪器检查框架的垂直度、水平度等指标，对于不符合要求的部位进行调整。校正完成后，根据设计要求对框架进行加固，如增加斜撑、加强节点连接等，提高框架的整体承载能力。
- 防腐与防火处理
- 按照设计要求对电梯框架进行防腐和防火处理。防腐处理可采用涂刷防腐漆的方式，要保证漆层均匀、无漏涂。防火处理可采用防火涂料或防火包裹等方式，满足建筑物的防火等级要求。
四、施工安全措施
- 人员安全防护
- 施工人员必须佩戴安全帽、安全带等个人防护装备。在高处作业时，安全带要系挂在牢固可靠的地方。例如，在钢柱、钢梁上安装作业时，要设置可靠的挂点，防止坠落事故。
- 设备安全操作
- 起重设备操作人员必须持证上岗，严格按照操作规程操作起重设备。在吊运钢材和框架部件时，要确保吊运平稳，严禁超重、斜拉等违规操作。对电焊机、切割设备等加工工具也要进行定期检查和维护，防止设备故障引发安全事故。
- 施工现场安全管理
- 在施工现场设置明显的安全警示标志，如“禁止靠近”“注意高空坠物”等标志。对施工现场的洞口、临边等危险部位进行防护，防止人员坠落或物体坠落伤人。同时，合理安排施工顺序，避免交叉作业带来的安全风险。
五、质量验收
- 材料验收
- 对进场的钢材等材料进行质量验收，检查材料的质量证明文件、规格、型号等是否符合设计要求。对钢材进行抽样检测，如力学性能检测，确保材料质量合格。
- 框架安装质量验收
- 按照设计要求和相关标准对电梯框架的安装质量进行验收。检查框架的垂直度、水平度、连接部位的质量等指标是否符合规定。对于焊接部位，要进行焊缝质量检测，如外观检查、无损检测等，确保焊缝质量满足要求。
