潮湿环境对碳纤维加固材料的影响是显著的，潮湿条件会导致碳纤维表面出现腐蚀现象，这会降低其力学性能和耐久性，潮湿环境还可能引起碳纤维与混凝土之间的粘结力下降，导致结构的整体稳定性受损，潮湿环境下的湿度变化也可能影响碳纤维的膨胀和收缩，进而影响其与周围材料的协同工作效果，在潮湿环境中进行碳纤维加固时，必须采取相应的防护措施，如使用防水涂层、增加保护层等，以确保加固效果的稳定性和可靠性。

潮湿环境对碳纤维加固的影响

碳纤维加固在潮湿环境中的表现

碳纤维加固技术因其卓越的耐腐蚀性和高强度，被广泛应用于各种结构加固项目中，包括那些暴露在潮湿环境中的结构。碳纤维布和碳纤维板等产品，由于其轻质、高强度和高耐久性，成为加固混凝土结构的理想选择。它们能够有效防止因环境因素导致的钢筋锈蚀，从而提高结构的耐久性。

潮湿环境对碳纤维材料的具体影响

尽管碳纤维加固材料具有良好的耐水性和耐腐蚀性，但在长期潮湿环境中，仍可能面临一些挑战。以下是潮湿环境对碳纤维加固材料可能产生的具体影响：

吸湿性

碳纤维布具有开放的纤维结构，湿气可以渗入其内部，导致材料吸湿。吸湿后，碳纤维布可能出现尺寸变化，纤维的物理结构会因湿气的吸收而膨胀，导致材料的尺寸变大。这种尺寸变化对于需要精确尺寸控制的应用来说是不可接受的。

力学性能下降

湿气的吸收会影响碳纤维布的力学性能。湿气分子会进入碳纤维布的纤维间隙，使得纤维之间出现滑移和脱层现象。这将导致碳纤维布的强度和刚度下降，降低其使用寿命和性能。

腐蚀风险

在湿气的作用下，碳纤维布中的纤维可能与湿气中的化学物质发生反应，从而引起腐蚀。尤其是在酸碱环境下，碳纤维布的耐腐蚀性能可能进一步下降，这对于需要长期使用且要求耐腐蚀的应用来说，是一个非常严重的问题。

其他潜在问题

湿气的吸收还可能导致碳纤维布变得更重，增加应用中的负担。此外，湿气还可能引起碳纤维布的变色和发霉，这对于需要外观美观和卫生要求的应用来说，是不可接受的。

结论

综上所述，虽然碳纤维加固材料在潮湿环境中表现出良好的耐腐蚀性和高强度，但长期暴露在潮湿条件下仍可能面临吸湿、力学性能下降、腐蚀风险以及其他潜在问题。因此，在潮湿环境中使用碳纤维加固材料时，应采取适当的防护措施，如选择干燥通风的存储环境，定期检查和维护材料，确保其表面干净和干燥，以保护碳纤维加固材料的性能和延长其使用寿命。

碳纤维加固防潮处理方法

潮湿环境对碳纤维强度影响

碳纤维加固材料耐久性研究

碳纤维布吸湿后的修复技术

碳素纤维布 耐水抗潮湿

碳素纤维布耐水抗潮湿碳纤维布加固中，混凝土基材的状态会对加固的终效果产生影响。 例如混凝土基面过于潮湿时，会影响到浸渍胶的固化及粘接效果，较易造成后期由于粘接效果差发生剥离破坏。 另一方面，当基材、污物、灰尘过多时同样会影响到碳纤维布的粘接效果，在施工前，一定要注意基材的清理，保证胶体的粘接性。 卡本碳纤维布是采用德国进口设备生产的复合材料，丝束顺直、布面平整。 秉承了碳纤维高强度、高弹性模量、耐腐蚀、耐老化的优点，同时易于剪裁、施工快捷，应用广泛。 碳纤维布卡本，通过了加固材料安全性，高强度，耐腐蚀，易于裁剪，施工便捷等优点。 碳纤维布对抑制裂缝生长的作用随着使用年限的推移，建筑物会出现各种各样的病害，比较常见的，就是建筑物结构出现裂缝，小的裂缝不会有太大的影响，但是有的裂缝**过了一定的宽度和限值之后，就会影响建筑物的耐久性和适用性，裂缝一旦产生，就容易受各种因素影响，不断扩大和腐蚀内部结构，所以人们现在对建筑物裂缝都非常重视。 目前常用的修补裂缝的方法就是利用碳纤维胶和碳纤维布进行修补加固。 首先是钢筋腐蚀裂缝。 这种是由于钢筋出现空气和水气腐蚀，出现铁锈，铁锈使钢筋体积变为原来的3~4倍，致使建筑水泥出现裂缝，裂缝加速钢筋腐蚀，恶性循环。 低温的影响。 北方冬天气温变冷相对比较明显，低温导致热胀冷缩出现裂缝，然后水气进入裂缝之中，在低温的时候水气结冰，体积膨胀，扩大裂缝，久而久之裂缝，甚至腐蚀内部钢筋。 所以，当建筑物出现裂缝时，就要用碳纤维胶和对建筑物进行修补。 黏贴碳纤维布工艺是用单向碳纤维布，配套碳纤维胶，垂直于裂缝一条条排列粘贴，碳纤维布和原本的钢筋混凝土结构共同受力，建筑物的抗拉和抗震能力，这种方法施工十分快捷方便，而且碳纤维布轻便，不会对原本建筑增加重量。 碳纤维布施工对基材有何要求随着既有建筑服役年限的不断增长，越来越多的建筑出现了耐久性下降、承载力不足的情况。 而结构加固，能够有效改善结构受力，结构使用寿命，逐渐受到越来越广泛的关注。 在加固施工中，混凝土基材是影响加固效果的重要因素之一，在碳纤维布施工中，应当引起注意。 需要注意的是，碳纤维加固不仅需要注意锚固还需要注意用量问题。 首先碳纤维布强度高，用量过多会造成材料的浪费。 其次碳纤维布的任意使用会降低混凝土的延性，影响受弯构件的破坏形式，造成碳纤维布受拉破坏转变为受弯构件上部受压区混凝土的突然压坏，受压破坏具有突然性，危险程度较高。 事实上，虽然碳纤维布在桥梁加固中施工方便且对原结构影响小，但碍于其受力滞后的特性，在桥梁加固中难以发挥材料的高强度优势。 而预应力碳板，结合预应力技术，能够充分发挥碳纤维复合材高抗拉强度、同时改变梁受力性能，为桥梁加固提供了全新的方法。 上海凯诺加固工程有限公司成立于2007年，从事建筑物检测、鉴定和结构加固设计;建筑物结构补强、加固改造;建筑物纠偏、平移;建筑装饰装修施工;防腐保温工程施工;钢结构工程施工;建筑物静力切割;桥梁加固;植筋锚固;粘钢加固;碳纤维加固;裂缝修补加固;CGM灌浆加固等加固工程，具备*颁发的特种。

碳纤维布如果存放在潮湿环境下，会有什么样的后果？

碳纤维布是一种具有高强度、低密度的纤维材料，被广泛应用于航空、运动器材、汽车等领域。 然而，碳纤维布的性能会受到环境因素的影响，特别是在潮湿环境下。 它的优异性能和广泛应用使得它成为近年来备受关注的材料。 本文将详细探讨碳纤维布在潮湿环境下可能面临的后果。 首先，碳纤维布在潮湿环境下可能出现的主要问题是吸湿。 由于碳纤维布具有开放的纤维结构，湿气可以渗入其内部。 这会导致碳纤维布吸湿性能的增加，从而可能引发一系列问题。 首先，吸湿后的碳纤维布可能出现尺寸变化。 纤维的物理结构会因湿气的吸收而膨胀，导致碳纤维布的尺寸变大。 这对于需要精确尺寸的应用来说是不可接受的。 另外，吸湿后的碳纤维布还可能导致其强度和刚度的下降。 碳纤维布的力学性能是其重要的特点之一，然而，湿气的吸收会影响纤维的性能。 湿气分子会进入碳纤维布的纤维间隙，使得纤维之间出现滑移和脱层现象。 这将导致碳纤维布的强度和刚度下降，降低其使用寿命和性能。 此外，潮湿环境还可能引起碳纤维布的腐蚀。 在湿气的作用下，碳纤维布中的纤维可能与湿气中的化学物质发生反应，从而引起腐蚀。 尤其在酸碱环境下，碳纤维布的耐腐蚀性能可能进一步下降。 这对于。 需要长期使用且要求耐腐蚀的应用来说，是一个非常严重的问题。 除了尺寸变化、强度下降和腐蚀风险外，碳纤维布还可能面临其他一些潜在的问题。 例如，湿气的吸收会导致碳纤维布变得更重，这可能会增加应用中的负担。 此外，湿气还可能引起碳纤维布的变色和发霉。 这对于需要外观美观和卫生要求的应用来说，是不可接受的。 为了解决碳纤维布在潮湿环境下可能面临的问题，一些措施可以被采取。 首先，存放碳纤维布时可以选择干燥通风的环境，尽量避免接触湿气。 此外，定期检查和维护碳纤维布，确保其表面干净和干燥也是非常重要的。 综上所述，碳纤维布是一种优质的纤维材料，但其性能会受到环境因素的影响。 在潮湿环境下存放碳纤维布可能导致吸湿、尺寸变化、强度下降、腐蚀风险等问题。 为了保护碳纤维布的性能和延长其使用寿命，我们应该采取适当的措施来避免潮湿环境对其的影响。

碳纤维加固可以用在潮湿环境吗?比如有覆土有积水的地下室顶板。

碳纤维加固可以用在潮湿环境吗?比如有覆土有积水的地下室顶板。可以碳纤维加固可以用在潮湿环境，比如有覆土有积水的地下室顶板。碳纤维加固具有很好的耐腐蚀性，可以有效地防止因环境因素导致的钢筋锈蚀，从而提高结构的耐久性。碳纤维加固采用专门的高性能粘结剂，施工简便快捷，对施工空间要求较低，适用于各种复杂结构形状的加固。 1个回答 私信TA可以碳纤维加固可以用在潮湿环境，比如有覆土有积水的地下室顶板。碳纤维加固具有很好的耐腐蚀性，可以有效地防止因环境因素导致的钢筋锈蚀，从而提高结构的耐久性。碳纤维加固采用专门的高性能粘结剂，施工简便快捷，对施工空间要求较低，适用于各种复杂结构形状的加固。

碳纤维零部件耐湿热性能如何?_复合材料

碳纤维零部件耐湿热性能如何 碳纤维增强树脂基复合材料具有良好的耐腐蚀和抗疲劳性，但湿热环境通过湿度和温度的协同作用对其性能影响还是很明显的。 因为湿热老化环境会导致树脂与纤维的界面发生破坏，在微观上造成树脂与纤维的分离，在宏观上则表现为复合材料力学性能的下降，对复合材料零部件来说，则是对结构安全产生威胁。 因此，有必要对碳纤维增强复合材料在湿热老化环境下的性能及其机理变化进行深入研究。 吴瑞等人的《不同种类纤维增强复合材料湿热老化性能对比研究》中对碳纤维含量为60%的单向碳纤维复合材料(CFRP)、玻璃纤维复合材料(GFRP)和亚麻纤维复合材料(FFRP)，在23、37.8和60下进行了吸水试验。 然后分别对其力学性能进行测试，比较发现玻璃纤维复合材料老化后的拉伸强度和层间剪切强度都会大幅度降低，拉伸模量下降幅度较小，烘干后拉伸性能得到部分恢复，但层间剪切强度则基本未有任何恢复，玻璃纤维复合材料在老化过程中发生了玻璃纤维水解及界面脱粘等不可逆变化。 亚麻纤维复合材料则在吸水后发生了塑化，其拉伸强度略微提高，而拉伸模量和层间剪切强度在急剧下降后保持稳定，烘干后，其拉伸强度反而大幅下降，拉伸模量及层间剪切强度则大幅上升，这与水分的塑化作用、纤维及基体的膨胀和降解等变化有关。 与上述两种复合材料不同，碳纤维复合材料的拉伸性能随老化时间的增加几乎不变，而层间剪切强度小幅下降，烘干后其拉伸性能及层间剪切性能与未老化时相同，在老化过程中未发生不可逆变化。 总得说来，作为湿热环境下零部件结构原材料，玻璃纤维复合材料的长期力学性能保持率较差，亚麻纤维复合材料在拉伸强度保持率方面具有优势，而碳纤维复合材料的长期力学性能保持率与这二者相比最具优势。 曾秋云等人的《国产CCF300碳纤维及CCF300/EH503R3复合材料湿热性能研究》针对特定碳纤维树脂基复合材料的湿热老化情况进行研究。 实验证明，CCF300/EH503R3复合材料在室温/干态环境下，90拉伸断裂形貌主要为基体破坏，碳纤维没有明显断裂，且纤维表面包裹大量树脂，表明碳纤维与树脂之间具有较强的界面结合性能。 93/干态测试环境下，出现少量树脂撕裂的碎屑，有轻微的碳纤维脱粘现象。 湿热处理后，随着测试温度的升高，沿纤维轴向出现少量裂纹，纤维表面包裹的树脂减少，脱粘现象增多，纤维与树脂之间的结合力减弱，与性能测试结果的分析一致。 这说明湿热环境对碳纤维复合材料的界面结合性能还是有一定的影响的。 但在132/湿态测试温度下，碳纤维与树脂仍然能结合紧密，表明CCF300/EH503R3复合材料具有优异的界面性能和耐湿热性能。 国内碳纤维零部件制造商智上新材料科技在为客户提供的碳纤维复合材料订制部件中，有不少是需要在湿热环境下长期使用的，智上新材料科技根据自己多年的生产经验认为，碳纤维复合材料结构部件能否具有足够的耐湿热性能，是与零部件具体的应用工况、树脂基体、碳纤维原丝型号、改性方案、成型工艺等诸多因素密切相关。 因此，需要长时间耐湿热工作的碳纤维复合材料零部件在具体制作时还需要综合的考量和更为周密的设计方案，才能有效保证装备的服役安全。

碳纤维寿命分析报告.pptx

碳纤维寿命分析报告目录引言碳纤维的制造工艺碳纤维的寿命影响因素碳纤维寿命分析方法碳纤维寿命评估碳纤维的应用前景和挑战01引言Chapter报告目的和背景碳纤维是一种高性能材料，由高分子聚合物经过高温碳化处理得到。 0102碳纤维的性能与其制造工艺密切相关。 制造过程中，纤维的表面处理、树脂的种类和涂层技术等因素都会影响其性能。 因此，了解碳纤维的寿命需要综合考虑其制造工艺和使用环境。 碳纤维简介02碳纤维的制造工艺Chapter将碳纤维在高温下进行石墨化处理，以提高其导电、导热性能。 将预氧化的聚合物纤维在惰性气体保护下加热至800-1000，使其进一步转化成碳纤维。 将聚合物纤维在200-300下进行热处理，使其产生预氧化反应，为碳化做准备。 对碳纤维表面进行处理，以提高其与基体的粘结性能。 碳化预氧化表面处理石墨化碳纤维的制造过程01020304高强度碳纤维具有高强度和刚性，能够承受较大的压力和弯曲应力。 耐腐蚀碳纤维具有较好的耐腐蚀性能，能在恶劣环境下长期使用。 轻质碳纤维的质量轻，密度仅为钢的1/4，有利于减轻制品的质量。 导电、导热经过石墨化处理的碳纤维具有较好的导电、导热性能，可应用于电子、通讯等领域。 碳纤维的特性03碳纤维的寿命影响因素Chapter湿度影响湿度过高会导致碳纤维吸湿膨胀，从而影响其性能。 长期处于高湿度环境中，碳纤维可能会发生腐蚀和霉变。 紫外线影响紫外线照射会使碳纤维表面氧化，导致其强度和耐久性下降。 温度影响碳纤维的寿命在高温环境下会显著缩短，因为高温会导致碳纤维的结构发生热解，从而降低其强度和韧性。 外部环境因素纤维排列01碳纤维的排列方式对其性能和寿命有很大影响。 如果纤维排列不均匀或过于杂乱，会导致碳纤维制品的结构不均匀，从而影响其强度和耐久性。 缺陷和杂质02碳纤维中存在的缺陷、孔洞和杂质会成为应力集中的区域，降低其抗疲劳性能，从而影响其寿命。 基体材料03碳纤维与基体材料的相容性和界面粘结强度对复合材料的性能和寿命有很大影响。 如果界面粘结不牢固，会导致应力传递效率降低，从而影响复合材料的性能和寿命。 内部结构因素应力状态碳纤维在承受拉伸、压缩、弯曲和剪切等应力时，会产生应变。 长期处于高应变状态会导致碳纤维疲劳断裂。 因此，合理选择和使用碳纤维制品的应力状态对延长其寿命至关重要。 维护和保养定期对碳纤维制品进行维护和保养，如清洁、涂装、加固等，可以延长其使用寿命。 此外，避免碳纤维制品受到撞击、摩擦和过度弯曲等损伤，也是保持其性能和寿命的重要措施。 化学环境碳纤维在某些化学环境下可能会发生腐蚀或化学反应，从而影响其性能和寿命。 因此，在使用过程中应尽量避免将碳纤维暴露在有害化学物质中。 使用和维护因素04碳纤维寿命分析方法Chapter实验室测试是在受控的环境条件下，对碳纤维材料进行加速老化或疲劳测试，以评估其性能随时间的变化。 测试方法包括拉伸强度测试、压缩强度测试、弯曲强度测试和硬度测试等，以评估碳纤维在不同环境条件下的性能表现。 实验室测试的优点是可以模拟不同环境条件下的性能表现，缺点是测试周期较长，且无法完全模拟实际使用环境。 实验室测试现场测试现场测试是在碳纤维材料实际使用过程中进行长期监测，以评估其性能随时间的变化。 测试方法包括应变监测、振动监测和损伤监测等，以实时监测碳纤维材料的性能表现。 现场测试的优点是可以实时监测碳纤维材料的性能表现，缺点是测试周期较长，且需要大量的人力物力投入。 模拟分析是通过建立数学模型和物理模型，对碳纤维材料的性能随时间的变化进行预测和分析。 模拟分析的方法包括有限元分析、有限差分分析、离散元素法和分子动力学模拟等。 模拟分析的优点是可以快速预测碳纤维材料的性能表现，缺点是模型的准确性和可靠性需要验证和校准。 模拟分析05碳纤维寿命评估Chapter耐久性是指碳纤维在长时间使用过程中保持其性能的能力。 耐久性定义耐久性测试耐久性影响因素通过在各种环境条件下进行长时间的压力和温度测试，评估碳纤维的耐久性。 碳纤维的耐久性受到多种因素的影响，如纤维的制造工艺、环境因素、使用条件等。 030201碳纤维的耐久性评估疲劳性能定义疲劳性能是指碳纤维在反复使用过程中抵抗断裂的能力。 疲劳性能测试通过在循环载荷下进行测试，评估碳纤维的疲劳性能。 疲劳性能改善方法可以通过优化制造工艺和使用适当的增强材料来提高碳纤维的疲劳性能。 碳纤维的疲劳性能评估可靠性是指碳纤维在规定的时间内和条件下完成预定功能的能力。 可靠性定义通过统计方法、寿命试验和失效分析等手段评估碳纤维的可靠性。 可靠性评估方法碳纤维的可靠性受到多种因素的影响，如纤维的结构、环境条件、使用方式等。

碳纤维复合材料湿热性能研究进展

对于碳纤维增强树脂基复合材料，湿热环境条件对其力学性能的影响非常明显，可导致其强度和刚度下降.在研究了国内外关于碳纤维增强树脂基复合材料湿热老化性能的基础上，从理论模型和试验方法两方面分析了复合材料吸湿模型和扩散机理，结合实际需求对国内外关于碳纤维复合材料湿热性能的试验方法和测试手段进行了评价，认为目前湿热加速老化性能的研究具有一定的局限性，并提出了研究思路.

碳纤维加固

1病害产生原因产生此类病害的原因是多方面的，主要有以下几点:(1)在涵洞建设施工时，存在质量问题，盖板钢筋保护层厚度不够，混凝土震捣不密实，经常年使用，表层混凝土容易风化脱落，形成露筋;(2)盖板防水层开裂失效，雨水不断渗入与盖板混凝土的主要成分硅酸钙发生水化反应，形成游离钙、硅酸和氢氧根，在毛细压作用下混凝土中的盐份被水带出淤积于混凝土表面，进一步与空气中的二氧化碳发生反应，在混凝土表面结晶形成白色硬块，。 2施工方案的比较选择对该病害的处理方法，我们提出了两种施工方案:(1)在以往对钢筋混凝土结构的加固工程中经常采用的施工方法，凿除并清洗干净原有盖板混凝土表面的劣化层后，附着施工增加一定厚度的钢筋混凝土保护层或喷射钢纤维混凝土和外包钢板，从而达到加固的目的。 但由于许多涵洞孔径较小，机械设备在窄小的空间内难以展开，如果采用该方法进行加固涵洞盖板工程，施工难度较大，施工人员、设备较多，预计工期需要10个月，并且新旧混凝土界面的粘结强度不高，真实的受力状况很难与设计预想相符。 (2)参考国内外使用碳纤维加固桥梁的成功经验，使用碳纤维加固技术对涵洞盖板进行加固。 ①碳纤维加固技术的发展:碳纤维又称增强复合材料，用于混凝土结构的加固始于七八十年代的美国、日本。 日本阪神大地震及中国台湾"9.11"地震后，碳纤维加固技术被广泛用于震后建筑重建和补强，这些都促进了碳纤维在加固补强工程中的应用。 我国在这方面起步较晚，但发展势头迅猛，进展飞快，已经有了许多桥梁加固成功的实例。 如南京机场路高架桥空心板补强修复、卢沟新桥的补强修复工程等等。 ②碳纤维加固技术的工作原理、特点及优越性:碳纤维增强复合材料加固修补混凝土结构技术，是利用专门配制的粘结剂将碳纤维片粘贴在混凝土构件需补强加固部位表面，使混凝土与碳纤维片形成一体，共同工作的加固修补方式。 碳纤维复合材料具有优越的力学性能，其抗拉强度是普通Ⅱ级钢筋抗拉强度的10倍以上，弹模也与钢材相当;碳纤维材料不与酸碱盐等化学物质发生反应，因而用碳纤维材料加固后的钢筋混凝土构件具有良好的耐腐蚀性及耐久性，适合于沿海地区空气湿度大、盐碱含量较高的特点;碳纤维的单位体积重量仅为钢材的l/4左右，制成板状后，其厚度仅为1.4mm左右，几乎不增加结构自重和改变截面外形。 由于碳纤维布是一种柔性材料，而且可以任意裁剪，可以有效的封闭混凝土结构的裂缝，且不改变结构形状及不影响结构外观，很适合于加固涵洞盖板这类施工面较小的工程;施工简便、工序简单，由于其自重较轻，可用小型电动工具操作，操作空间要求较宽松。 不像传统补强方法需要众多工种、大量劳力及大型施工设备，可以在传统技术无法施工的有限作业空间内实施。 通过对两种施工方案各自特点的研究比较，我们段技术人员认为二种方案更加适合本次涵洞盖板加固工程。 本次涵洞盖板加固工程的施工日期安排在雨季后9~12月施工，以减少雨水对工程的影响。 其施工工序为施工准备―混凝土表面处理―配置―涂刷底胶―配置找平胶并找平面层―粘贴碳纤维片材―保护。 认真阅读设计图纸，根据实际情况拟定施工计划，备齐施工所需的各种材料及机具。 3.2混凝土表面处理 清除涵洞盖板底面剥落、空鼓、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，对于较大面积的劣质层在凿除后用环氧砂浆进行修复。 用混凝土角磨机、砂纸等机具除去混凝土表面的浮浆、油污等杂质，将混凝土面层打磨平整，尤其把表面的凸起部位磨平，转角粘贴处进行倒角处理并打磨成圆弧状(R≥20mm)。 用吹风机将混凝土表面清理干净，并保持干燥。 3.3配置、涂刷底胶 按主剂:固化剂=2:1的比例将主剂与固化剂先后置于容器中，用弹簧秤计量，电动搅拌器均匀搅拌，根据现场实际气温决定用量并严格控制使用时间。 用滚筒刷将底胶均匀涂刷于混凝土表面，待胶固化后再进行下一工序施工。 一般固化时间为2~3d。 3.4配置找平胶(FE胶)并找平面层 混凝土盖板表面凹陷部位用FE胶填平，模板接头等出现高度差的部位应用FE胶填补，转角处用FE胶修补成光滑的圆弧，半径不小于10mm。 3.5粘贴碳纤维片材按尺寸裁剪碳纤维布，调配、搅拌粘贴碳纤维材料的加固**胶(FR胶)，搅拌至色泽均匀，然后用滚筒刷均匀涂抹于待粘贴的部位，在搭接、混凝土拐角等部位多涂刷一些，在确定所粘贴部位无误后剥去离型纸，将碳纤维布拉紧展平并铺在涂有FR胶基面上，用特制滚子反复沿纤维方向滚压，去除气泡，并使FR胶充分浸透碳纤维。 碳纤维沿纤维方向的搭接长度不小于100mm，碳纤维端部固定用横向碳纤维固定。 多层粘贴重复上述步骤，待碳纤维布表面指触干燥进行下一层的粘贴。 在后一层碳纤维的表面均匀涂抹FR胶，其厚度为1~2mm。 在加固后的碳纤维表面喷防火涂料进行保护。

碳纤维复合材料在不同温度以及湿度环境下力学性能的变化

碳纤维复合材料作为21世纪的先进复合材料，在航空航天、汽车制造、医疗器械、体育用品等领域得到了广泛应用，深受人们欢迎。 在产品的使用过程中，不可避免地会受到严寒、酷热、湿热等周围环境的影响，这篇文章小编就来讲一下它在不同温度以及湿度环境下力学。 碳纤维复合材料在不同温度以及湿度环境下力学性能的变化 碳纤维复合材料作为21世纪的先进复合材料，在、汽车制造、医疗器械、体育用品等领域得到了广泛应用，深受人们欢迎。 在产品的使用过程中，不可避免地会受到严寒、酷热、湿热等周围环境的影响，这篇文章小编就来讲一下它在不同温度以及湿度环境下力学性能的变化。 -55℃、湿度及湿热环境下，碳纤维复合材料的个别力学性能测试值离散系数较大，表明在异常工程应用环境下，它性能稳定性较差。 温度对碳纤维几乎没有影响，但对树脂基体和界面的影响较大;-55℃下树脂脆化程度增加导致模量相应增大，单向碳纤维复合材料90°方向拉伸强度随测试温度的上升成下降趋势，其它情况下拉伸强度变化不大，压缩强度会随着测试温度的升高而降低。 碳纤维复合材料在水中的吸湿初始阶段符合Fick第二定律，吸湿率与吸湿时间的平方根成线性关系，正交叠层碳纤维复合材料的吸湿率始终高于单向碳纤维复合材料。 湿热环境下它的力学性能下降，尤其是层间剪切强度下降最大，经71±5℃水中浸泡336h后，本研究中的单向和叠层碳纤维复合材料70℃温度下层间剪切强度保持率分别为74.30%和57.20%。 总体来说，在严酷的环境下，碳纤维复合材料还是能较好保持原来的特性。 无锡威盛新材料科技有限公司就是是一家以碳纤维为主的高性能纤维增强复合材料改性研发及轨道交通、汽车工业、、机器人、医疗器械等先进装备零部件开发制造的民营科技企业，拥有先进的纤维增强复合材料板材、管材、模压、热压罐、数控加工等生产线，并配套万级无尘室等标准化生产车间，为高性能纤维复合材料制品生产提供了完善的软硬件设施。

如何评价连续性碳纤维增强Peek的耐湿热性能?

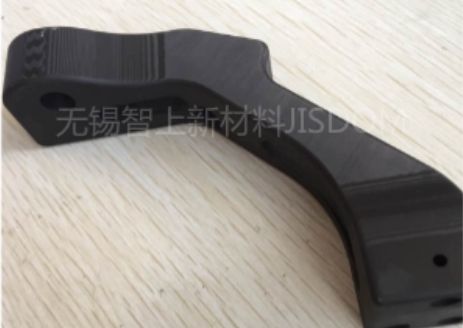

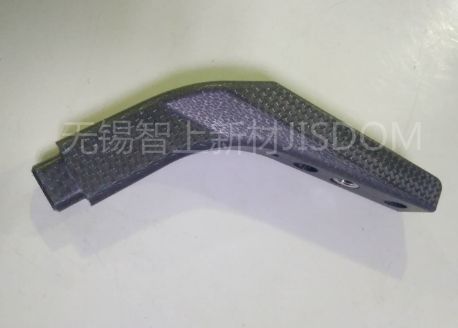

对高性能复合材料来说，不仅材料本身要具备很高的力学性能，还应该具有能耐受高温、湿度、腐蚀等良好的环境适应能力。 碳纤维增强peek复合材料被广泛应用于航空、高端机械、医疗器械等领域，是碳纤维高性能复合材料的典型应。 碳纤维增强peek复合材料被广泛应用于航空、高端机械、医疗器械等领域，是碳纤维高性能复合材料的典型应用形式之一，除了高强度、高模量等特点外，耐湿热性也是碳纤维增强peek复合材料受到业内重视的主要原因。 湿热的环境对一般的复合材料来说影响比较明显。 本来在高温条件下，纤维与基体在热膨胀系数方面的差异就容易导致基体与纤维的界面处产生内应力。 潮湿的环境下，空气及应用环境中较大的水分会使树脂基体发生溶胀，纤维与树脂界面生成溶胀应力，水分子和其它介质材料在界面处的不断扩散和渗透引发界面脱粘，从而引起复合材料性能方面的变化。 果在温度又高、湿度又大的湿热情况下，水分子在高温条件下运动就会加快，同时复合材料中树脂基体的链段松弛运动也会加快，水分子渗透进入复合材料内部的速度也相应加快，那么这对于复合材料性能方面的影响也会更大。 但是，碳纤维增强peek复合材料却具有良好的耐湿热性能，在水、高温和其它具有腐蚀性介质介入的情况下，纤维与基体界面粘结较好，力学性能基本没有改变。 在此过程中，用作增强体的碳纤维发挥了巨大的作用。 不过，使用碳纤维增强peek，一般有三种形式，最为常见的是粉末碳纤维增强，其次是短切碳纤维增强，再者就是连续碳纤维增强的方式。 目前，国内以前两者产品居多，但是和连续性碳纤维增强peek相比，这两种形式在性能方面还是有一定差距的。 无锡智上新材采用连续性碳纤维增强peek的形式，为骨外科制作了固定器、瞄准器和支架等医疗器械零部件，这种连续性碳纤维增强peek复合材料不仅在强度、耐磨性等方面表现出比粉末、短切碳纤维增强peek复合材料更强的性能优势，在耐湿热方面优势也同样明显。 因为增强体碳纤维很大程度上限制了聚醚醚酮树脂基体的链段运动，而连续性碳纤维增强的peek复合材料使之具有更加优异的耐高温性能。 通过动态机械性能分析的方法可知，连续性碳纤维增强peek复合材料的玻璃化转变温度比聚醚醚酮树脂本身的玻璃化转变温度要高许多，而且连续性碳纤维增强peek复合材料的储能模量在达到玻璃化转变温度后依然能维持很高的水平，直至达到343℃熔点温度之后才会下降。 压力蒸汽灭菌因为灭菌迅速、可靠、经济、方便等优点成为医院消毒首选方法，但是要求被消毒物必须能耐高温、耐高湿。 无锡智上新材采用连续性碳纤维增强peek复合材料制作而成的骨科医疗器械，在经过121℃20分钟或者134℃4分钟等不同的高温灭菌过程后，通过检测发现复合材料中的peek树脂对碳纤维还能保持良好的浸润性，碳纤维表面不仅附着了大量的peek树脂，而且其与树脂的结合还很牢固，碳纤维与peek树脂之间的界面并没有受到明显破坏。 由此可见，连续性碳纤维增强的peek复合材料在高温高湿的情况下依然能保持优异的力学性能。
