楼板加固图纸怎么看图解（楼板加固成本预算）

龙岩加固改造设计公司11-10696阅读0评论

楼板加固图纸是进行建筑结构加固的重要依据，它包含了关于楼板加固设计、材料选择、施工方法以及成本预算的详细信息，以下是如何解读楼板加固图纸并制定成本预算的步骤：，1. **理解图纸内容**：仔细阅读和理解图纸上的所有信息，包括楼板的结构图、加固方案、材料规格、施工流程等。，2. **识别关键信息**：注意图纸中的关键部分，如加固区域、加固方式（比如粘贴碳纤维布、增设支撑系统等）、所需材料（如钢筋、混凝土等）及其规格。，3. **分析成本因素**：根据图纸，分析影响成本的因素，例如材料成本、人工费用、机械使用费等。，4. **估算材料成本**：根据图纸上的材料清单，估算所需材料的总成本，这通常需要参考市场价格或咨询供应商。，5. **计算人工费用**：根据图纸中的施工计划，估算所需的人工数量及相应的工资标准。，6. **考虑其他费用**：除了材料和人工之外，还应该考虑其他可能的费用，如运输费、管理费、税费等。，7. **编制成本预算**：将所有估算的成本加总，得到楼板加固的总成本预算。，8. **审查与调整**：审查成本预算的准确性，并根据实际施工情况进行调整。，通过以上步骤，可以有效地解读楼板加固图纸，并制定出合理的成本预算。

一、按顺序查看

先看设计施工说明
- 这部分能让您了解建筑的基本情况、施工材料和注意事项等基本信息，这是理解整个楼板加固工程的基础内容，比如知道加固工程采用的是哪种加固方式为主，是碳纤维加固还是粘钢加固等，是否有特殊的施工要求等内容。
再看平面图
- 平面图能展示楼板在整个建筑中的位置关系，包括与其他房间、结构构件的平面布局关系。例如，可以看出楼板加固的范围，是整层楼板还是局部楼板加固，以及楼板与周围墙体、柱子等的相对位置关系，这些信息有助于对楼板加固的整体布局有个概念。
接着看立面图
- 立面图可以反映楼板在建筑物高度方向上的位置和与其他楼层的关系。如果是多层建筑，能明确楼板所在楼层的高度，以及楼板上下层结构的情况，比如上层是否有特殊设备放置对楼板加固有影响，下层的空间使用情况等信息。
然后看剖面图
- 剖面图有助于理解楼板的内部结构关系，比如楼板的厚度，加固层与原楼板层的分层关系等。可以看到楼板内部钢筋或者加固材料的大致布置情况，是在板底、板面还是板中间进行加固等信息。
最后看结构图
- 结构图是重点，这里会详细展示楼板加固所涉及的结构构件信息。对于钢筋混凝土加固，会标明加固钢筋的直径、间距、布置方式等；如果是碳纤维加固，会显示碳纤维布的粘贴方向、粘贴层数等；对于钢板加固，则会明确钢板的厚度、尺寸和锚固方式等重要结构信息。

二、关注关键尺寸

牢记主要尺寸
- 虽然图纸上尺寸众多，但要牢记建筑物的主要尺寸，像房屋的层高、基础尺寸、开间和进深等尺寸。对于楼板加固来说，特别要关注楼板的厚度、长宽尺寸，这些尺寸直接关系到加固材料的用量计算和加固施工的准确性。例如，知道楼板的厚度，就能确定碳纤维布粘贴的长度是否足够，或者在增大截面加固法中，知道楼板的长宽尺寸才能准确计算需要增加的混凝土量等内容。

三、弄清相互关系

图纸间的联系
- 要将施工说明中的做法和各张图纸进行对照。例如，施工说明中提到的加固工艺要求，在结构图、平面图等图纸中应该能找到对应的体现。如果施工说明中要求对楼板某个区域进行重点加固，那么在平面图和结构图中应该能找到这个区域的具体标注和加固细节的表示。

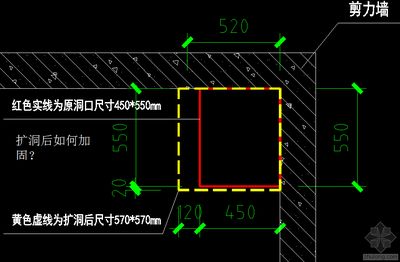

做好预留
- 注意图纸上关于洞、沟、槽等的预留信息。在楼板加固过程中，如果有需要预留的孔洞，如后期要穿过楼板的管道预留孔等，要确保加固施工不会影响这些预留部分的功能。同时，要根据其他相关图纸确定这些预留部分的准确位置和尺寸要求。
