楼板拆分（bim设计中楼板拆分方法和技术）

在建筑信息模型（bim）设计中，楼板拆分是一个重要的步骤，它涉及到将整个楼板划分为多个小的、可管理的部分，这一过程不仅有助于提高设计的精确度和效率，还有助于后续的结构分析和施工准备。，楼板拆分的方法和技术包括：，1. 几何拆分法：这种方法基于楼板的几何形状进行划分，通常使用线或面来定义楼板的边界。，2. 功能拆分法：根据楼板的功能需求，如承载力、抗震性能等，将楼板划分为不同的区域。，3. 材料拆分法：根据楼板的材料特性，如钢筋混凝土、钢结构等，进行拆分。，4. 施工方法拆分法：根据施工方法和工艺，如预制、现浇等，对楼板进行拆分。，在进行楼板拆分时，需要考虑的因素包括楼板的结构形式、荷载分布、施工条件等，还需要确保拆分后的楼板能够满足设计要求和施工规范。

楼板拆分概述

楼板拆分是指将一个整体的楼板结构分割成多个独立的部分。这一过程在建筑施工、装修以及BIM（建筑信息模型）设计中都有广泛的应用。以下是一些常见的楼板拆分方法和技术：

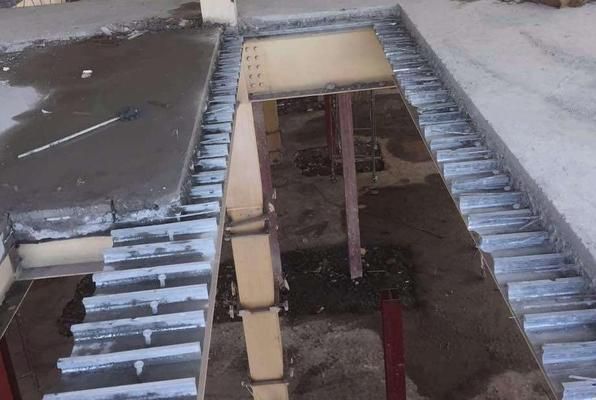

1. 施工中的楼板拆分

1.1 了解楼板结构

在拆除或拆分楼板之前，首先需要详细了解楼板的结构，包括承重柱、横梁、楼板板面等。不同结构的楼板在拆分时需要采用不同的方法和步骤。

1.2 确定拆分范围

根据施工需求和设计，确定需要拆分的楼板范围。如果拆分范围较大，需要考虑到楼板的承重问题，避免对房屋结构造成破坏。

1.3 制定拆分方案

根据楼板的实际情况，制定详细的拆分方案，包括拆分的顺序、方法、工具等，确保拆分过程中不会对其他结构造成损害。

1.4 逐步进行拆分

按照制定的方案，逐步进行楼板的拆分工作。在拆分过程中，需要特别注意安全问题和楼板的承重问题。

2. BIM中的楼板拆分

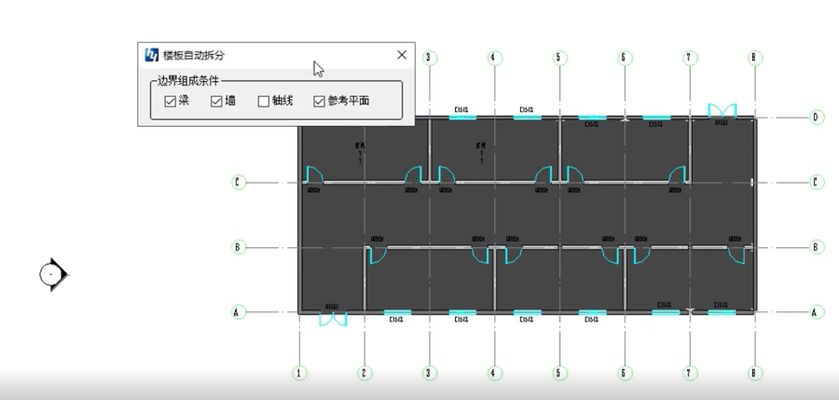

2.1 Revit中的楼板拆分

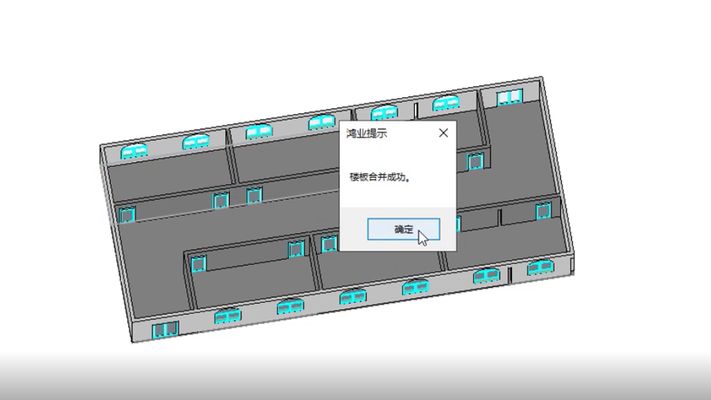

在Revit中，楼板拆分通常用于将多个独立的楼板组合成一个大楼板，或者将一个大的楼板拆分成多个独立的部分。具体步骤如下：

1. 拆分楼板的solid：将楼板的几何体（solid）拆分成多个独立的solid。
2. 获取平面的外围线轮廓：提取楼板的平面轮廓线，以便生成新的楼板。
3. 生成新的楼板：根据提取的轮廓线生成新的独立楼板。

2.2 PKPM中的楼板拆分

在PKPM软件中，楼板拆分涉及拆分参数的设置和拆分方案的调整。具体步骤如下：

1. 设置拆分参数：根据设计需求设置拆分参数，如拆分方向、拆分距离等。
2. 调整拆分方案：根据实际情况调整拆分方案，确保拆分后的楼板满足设计要求。

3. 安全与防护措施

无论是在施工中还是在BIM设计中，楼板拆分都需要严格遵守安全规范，采取必要的防护措施：

3.1 施工中的安全措施

• 防护措施：在拆分过程中，需要采取必要的防护措施，如穿戴安全帽、安全带、护目镜等，以保护工作人员的安全。
• 搭建安全网：在拆分区域周围搭建安全网，防止拆分过程中的杂物飞溅伤人。
• 设置警示标志：在拆分区域周围设置明显的警示标志，提醒过往人员注意安全。

3.2 BIM中的安全措施

• 数据备份：在进行楼板拆分前，备份原始模型数据，以防数据丢失或损坏。
• 验证拆分结果：拆分完成后，验证拆分结果是否符合设计要求，确保模型的准确性和完整性。

4. 注意事项

• 结构安全：在拆分过程中，确保不会对楼板的整体结构安全造成影响。
• 环境保护：施工过程中产生的废料应及时清理，避免环境污染。
• 技术培训：参与楼板拆分的工作人员应接受专业培训，熟悉操作流程和安全规范。

通过以上步骤和措施，可以确保楼板拆分工作的顺利进行，并保障施工和设计的安全与质量。
