房屋钢筋结构图符号大全涵盖了常见的房屋钢筋结构图符号，包括梁、柱、板、剪力墙等构件的符号表示，这些符号有助于工程师和建筑设计师在图纸上清晰地表达钢筋布置和结构连接关系，确保施工的准确性和安全性，梁的符号通常包括梁的尺寸、钢筋布置、混凝土保护层厚度等信息；柱的符号则包含柱的高度、配筋情况、混凝土强度等级等细节；板则涉及板的厚度、钢筋分布、混凝土浇筑方式等，剪力墙的符号则强调其抗剪性能和承载能力，通过使用这些符号，可以有效地传达复杂的钢筋结构和施工细节，为建筑设计和施工提供便利。

房屋钢筋结构图符号大全

在房屋建筑中，钢筋结构图是非常重要的技术文件，它详细地展示了钢筋的布置、种类、数量和规格等信息。以下是一些常见的钢筋符号及其含义：

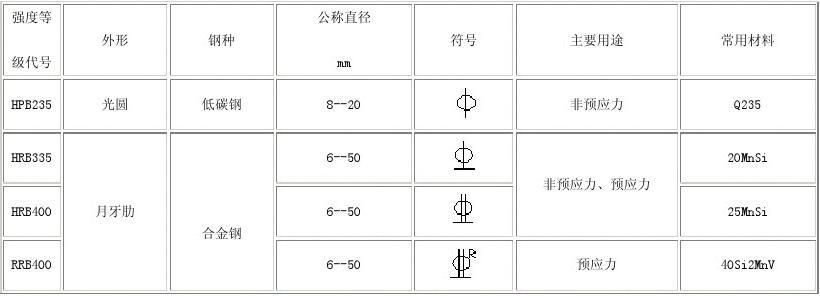

钢筋种类符号

1. 光面钢筋：通常用"I"表示，如I级钢筋（Q235钢钢筋），这种钢筋表面光滑，直径不大于10mm，长度为6m~12m。
2. 带肋钢筋：通常用"II"或"III"表示，如II级钢筋和III级钢筋，这种钢筋表面有螺旋形、人字形或月牙形的肋。
3. 钢线和钢绞线：分别用"L"和"J"表示，用于预应力混凝土结构。
4. 冷轧扭钢筋：用"N"表示，这种钢筋经过冷轧并冷扭成型。

钢筋直径符号

钢筋的直径通常用"D"表示，后面跟随钢筋的直径数值，例如"D10"表示直径为10mm的钢筋。

钢筋数量符号

在钢筋图纸上，钢筋的数量通常通过在线条旁边标注数字来表示，例如"2D12"表示两根直径为12mm的钢筋。

箍筋符号

箍筋的符号通常用"G"表示，后面跟随钢筋的数量和直径，例如"G4D14"表示每侧两根直径为14mm的构造钢筋。

抗扭钢筋符号

抗扭钢筋的符号通常用"N"表示，后面跟随钢筋的数量和直径，例如"N2D22"表示每侧一根直径为22mm的抗扭钢筋。

钢筋布置符号

1. 梁上主筋和梁下部筋的表示：例如"3D22;3D20"表示上部钢筋为3根直径为22mm的钢筋，下部钢筋为3根直径为20mm的钢筋。
2. 梁上部钢筋表示方法：例如"2D20"表示两根直径为20mm的钢筋，通长布置，用于双支箍。
3. 梁腰中钢筋表示方法：例如"G2D12"表示梁两侧的构造钢筋，每侧一根直径为12mm的钢筋。
4. 梁下部钢筋表示方法：例如"4D25"表示只有一排主筋（即受力筋），4根直径为25mm的钢筋，全部伸入支座。

粘结长度符号

粘结长度用一段带箭头的线表示，箭头指向钢筋与混凝土的结合部位，表示钢筋与混凝土的粘结长度。

以上是一些常见的房屋钢筋结构图符号，了解这些符号有助于更好地理解钢筋结构图，确保施工过程中的准确性和安全性。
