梯形屋架施工图高清（梯形屋架施工图）

梯形屋架施工图是建筑结构设计中的重要组成部分，它详细描述了梯形屋架的构造和连接方式，在施工过程中，需要严格按照施工图的要求进行操作，以确保结构的稳定性和安全性，梯形屋架施工图通常包括以下内容：，1. 梯形屋架的尺寸和形状，包括梁、柱、板等构件的尺寸和位置。，2. 梯形屋架的连接方式，如焊接、螺栓连接等。，3. 梯形屋架的支撑系统，如基础、支座等。，4. 梯形屋架的荷载计算，包括自重、风荷载、雪荷载等。，5. 梯形屋架的抗震设计，如抗震等级、抗震措施等。，6. 梯形屋架的施工工艺，如吊装、安装等。，通过阅读梯形屋架施工图，施工人员可以了解施工的具体步骤和方法，确保施工过程的准确性和安全性，梯形屋架施工图也是工程验收的重要依据，用于检查施工质量是否符合设计要求。

梯形屋架是一种常见的建筑结构形式，用于支撑屋顶的重量和传递荷载到柱子。以下是关于梯形屋架施工图的相关信息：

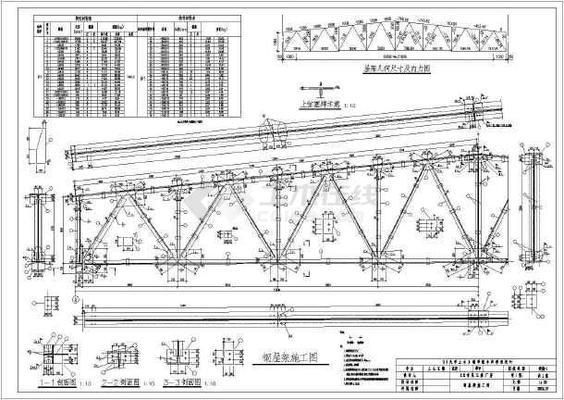

1. 24m梯形钢屋架施工图：包括了钢屋架施工图、屋架几何尺寸及内力图、上弦塞焊示意等图。钢材采用Q235C，焊条采用E43型，可供大家学习参考使用。
2. 30米梯形钢屋架施工图：包含屋架几何尺寸及内力图，构件材料表，上弦塞焊示意，及剖面图等。钢材采用Q235C，焊条为E43型，手工焊，未注明的角焊缝焊脚尺寸为5mm。
3. 18米梯形钢屋架设计施工图：本建筑总长为18000，上宽为1500，下宽为2400，未注明的贴角焊缝厚度为6mm，未注明长度的焊缝一律满焊，未注明的螺栓为M16，孔为φ17。
4. 21m梯形钢屋架施工图：本建筑总长24000，材料采用Q245号钢，要求附加保证屈服点和碳的极限含量，未注明焊缝厚度为5mm，未注明焊缝长度一律满焊。

以上施工图均提供了详细的尺寸和技术参数，适合专业人士进行参考和学习。
