房屋改造设计图纸是进行房屋翻新或重建时的重要工具，以下是一份简单的房屋改造设计图的绘制指南：，1. 确定设计目标：明确你的改造目的，比如增加储物空间、改善采光或提升居住舒适度等。，2. 测量尺寸：使用卷尺和测量工具精确测量房屋的各个部分的尺寸，包括墙壁、门窗、楼梯、地板等。，3. 规划布局：根据测量结果，规划房间的功能布局，决定哪些区域需要改动，以及如何重新配置空间。，4. 草绘平面图：在纸上画出房屋的平面图，标明各个房间的位置和尺寸。，5. 添加细节：在平面图的基础上，添加门窗、家具、装饰品等细节，确保设计符合实际需求。，6. 绘制立面图：从上到下绘制房屋的立面图，展示屋顶、外墙、窗户等的外观。，7. 标注材料和颜色：在图纸上标注所使用的材料和颜色，以便施工时参考。，8. 审核和修改：完成初稿后，仔细检查图纸的准确性和完整性，必要时进行修改和完善。，9. 保存和交付：将设计图纸保存好，并在需要时提供给施工团队或设计师。

房屋改造设计图纸概述

房屋改造设计图纸是指导房屋改造工程实施的重要文件，它包含了房屋改造的各项设计细节和技术要求。这些图纸通常由专业的建筑师或工程师根据客户需求和房屋实际情况绘制，涵盖了建筑、结构、给排水、电气等多个专业领域。以下是根据搜索结果整理的一些房屋改造设计图纸的相关信息。

建筑设计图纸

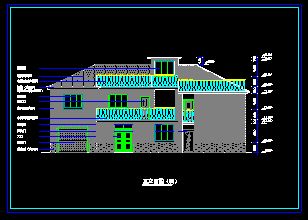

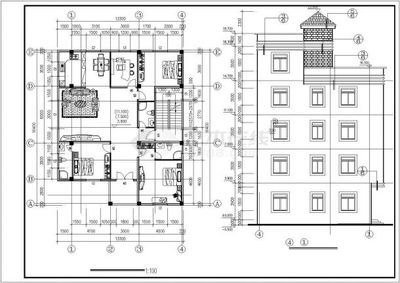

建筑设计图纸是房屋改造设计中最为核心的部分，它详细展示了房屋改造后的外观和内部布局。这些图纸通常包括平面图、立面图、剖面图等，用于描述房屋的空间布局、门窗位置、楼梯走向等信息。例如，某房屋改造设计CAD套图就包含了入口大厅展开立面图、入口门大样图、廊架立面图等。

结构设计图纸

结构设计图纸关注的是房屋的结构安全和稳定性，它包括了柱配筋图、承重墙体布置图、梁配筋图、板配筋图等。这些图纸对于确保房屋改造后的结构安全至关重要。例如，某地多层房屋改造项目结构设计施工图就包含了上述提到的各种结构设计图纸。

给排水设计图纸

给排水设计图纸涉及到房屋的供水和排水系统，它包括了给水管道、排水管道、卫生设备等的设计。这些图纸对于保证房屋的日常使用功能非常重要。例如，中集改造厂房给排水设计CAD图纸就包含了详细的给排水系统设计图。

电气设计图纸

电气设计图纸涵盖了房屋的电力供应和照明系统，它包括了配电系统图、照明平面图、插座平面图等。这些图纸对于确保房屋的电力供应和照明需求得到满足至关重要。例如，某酒店电气改造设计及施工全套CAD图纸就包含了上述提到的各种电气设计图纸。

其他设计图纸

除了上述提到的设计图纸外，房屋改造设计图纸还可能包括暖通设计图纸、幕墙施工图纸等。这些图纸分别涉及到了房屋的供暖、通风、空调系统以及外墙的改造设计。例如，贵州某航空动力控制厂房改造暖通设计CAD图纸就包含了二层压缩空气管平面布置图、剖面图等。

综上所述，房屋改造设计图纸是一个综合性的设计文件集合，它包含了房屋改造的所有必要信息和技术要求。这些图纸不仅需要考虑房屋的功能性和美观性，还要确保房屋的结构安全和使用安全。在进行房屋改造时，应由专业的设计师根据实际情况绘制详细的设计图纸，并经过相关部门的审核批准后方可施工。
