彩钢瓦框架结构图（彩钢瓦框架结构图图片）

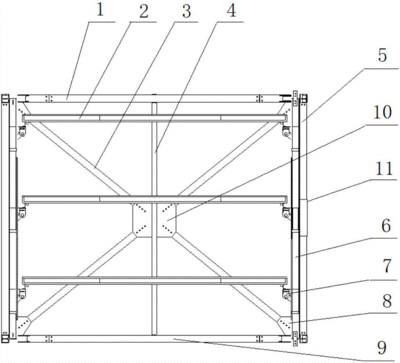

彩钢瓦框架结构图是一种用于建筑施工的图纸，它详细展示了彩钢瓦框架的结构布局和连接方式，这种结构图通常包括以下内容：，1. 彩钢瓦框架的基本尺寸和形状，如长度、宽度、高度等。，2. 彩钢瓦框架的连接方式，如角钢、螺栓、焊接等。，3. 彩钢瓦框架的支撑系统，如立柱、横梁、斜撑等。，4. 彩钢瓦框架的固定方式，如地脚螺栓、膨胀螺栓等。，5. 彩钢瓦框架的安装顺序和方法，以确保结构的稳定性和安全性。，彩钢瓦框架结构图是建筑施工中的重要参考文件，它可以帮助施工人员了解彩钢瓦框架的结构和连接方式，从而确保施工过程的准确性和安全性。

彩钢瓦框架结构图通常用于展示彩钢瓦屋面的结构设计，包括屋面的布局、支架的安装方式、光伏组件的固定方法等。以下是提供彩钢瓦框架结构图的网站：

1. 土木在线（ ），提供了多种彩钢瓦屋面结构图，包括角驰形彩钢瓦屋面光伏支架安装结构方案、分布式光伏发电彩钢瓦屋面支架详图等。
2. 知末网CAD图纸库（ ），提供了彩钢瓦66米临时厂房钢结构施工图平面立面图、分布式光伏发电彩钢瓦屋面支架详图施工图等。
