混凝土梁碳纤维加固（碳纤维加固与传统方法对比,碳纤维加固在地震区的应用）

，本文对比了混凝土梁碳纤维加固与传统方法在抗震性能方面的优劣，通过实验和理论分析，研究显示碳纤维加固能够显著提高混凝土梁的抗弯承载力、抗剪承载力以及延性和韧性，碳纤维加固还具有施工简便、成本较低的优点，在地震区的应用方面，碳纤维加固显示出良好的耐久性和维护方便性，有助于减少地震灾害对结构的影响，碳纤维加固技术被认为是一种有效的抗震加固方法。

一、混凝土梁碳纤维加固适用情况

• 梁承载力不足时：当混凝土梁由于多种原因导致承载力不足时可采用碳纤维加固。例如受火灾后钢筋强度降低，像一些建筑经历火灾后，梁中的钢筋性能下降，致使梁的承载能力达不到要求；或者因改变结构使用功能，原本的设计承载力不能满足新的荷载要求，就需要对梁进行加固，碳纤维加固是可行的方法之一。
• 梁的常规加固需求：在梁跨度不变的情况下，为了提高梁的承载能力、减小挠度、提高抗裂性，如果验算钢筋量差值较小（相对受压区高度系数ξ≤0.5或差值在0.2以内），可以采用粘碳纤维片材加固的方法。

二、碳纤维加固的原理

• 与混凝土结构共同承载：碳纤维材料用于混凝土梁的加固，关键在于与混凝土结构相互担负载荷，从而提升建筑物的承重能力。就像是给梁增加了一个得力的“帮手”，共同承担上面的重量。
• 约束混凝土：对梁进行抗弯加固，即利用碳纤维材料约束混凝土，减少混凝土在剪应力作用下出现裂缝，进而达到提升抗拉强度的作用。

三、碳纤维加固的优点

• 力学性能优越：碳纤维复合材料的抗拉强度是普通Ⅱ级钢筋抗拉强度的10倍以上，弹模与钢材相当，能够为混凝土梁提供很好的加固效果。
• 良好的耐腐蚀性及耐久性：碳纤维材料不与酸碱盐等化学物质发生反应，所以用碳纤维材料加固后的钢筋混凝土梁，在一些特殊环境（如沿海地区空气湿度大、盐碱含量较高的地方）具有良好的耐腐蚀性及耐久性。
• 自重轻：碳纤维的单位体积重量仅为钢材的l/4左右，制成板状后，其厚度仅为1.4mm左右，几乎不增加结构自重和改变截面外形，对原结构影响小。
• 施工便捷：
  • 灵活性高：碳纤维布是一种柔性材料，可以任意裁剪，能有效封闭混凝土结构的裂缝，且不改变结构形状及不影响结构外观，适合各种形状和尺寸的混凝土梁加固，尤其适用于施工面较小的工程。
  • 操作简便：施工工序相对简单，由于其自重较轻，可用小型电动工具操作，对操作空间要求较宽松，不像传统补强方法需要众多工种、大量劳力及大型施工设备，可以在传统技术无法施工的有限作业空间内实施。

四、施工工序

1. 施工准备：认真阅读设计图纸，根据实际情况拟定施工计划，备齐施工所需的各种材料及机具。
2. 混凝土表面处理：
   • 清除混凝土梁表面剥落、空鼓、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，对于较大面积的劣质层在凿除后用环氧砂浆进行修复。
   • 用混凝土角磨机、砂纸等机具除去混凝土表面的浮浆、油污等杂质，将混凝土面层打磨平整，尤其把表面的凸起部位磨平，转角粘贴处进行倒角处理并打磨成圆弧状（R≥20mm）。
   • 用吹风机将混凝土表面清理干净，并保持干燥。
3. 配置、涂刷底胶：按主剂:固化剂 = 2:1的比例将主剂与固化剂先后置于容器中，用弹簧秤计量，电动搅拌器均匀搅拌，根据现场实际气温决定用量并严格控制使用时间。用滚筒刷将底胶均匀涂刷于混凝土表面，待胶固化后再进行下一工序施工，一般固化时间为2 - 3d。
4. 配置找平胶（FE胶）并找平面层：混凝土梁表面凹陷部位用FE胶填平，模板接头等出现高度差的部位应用FE胶填补，转角处用FE胶修补成光滑的圆弧，半径不小于10mm。

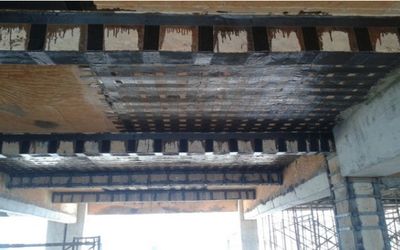

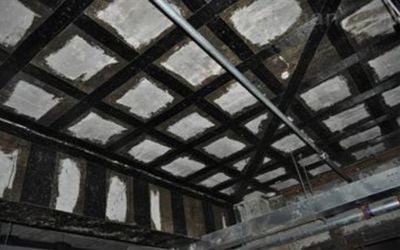

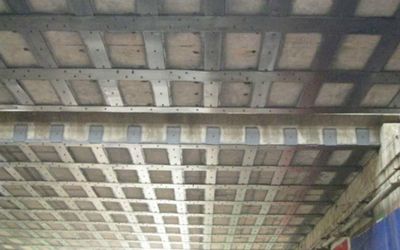

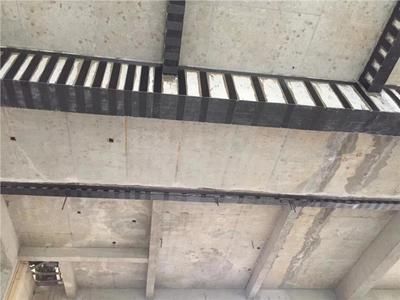

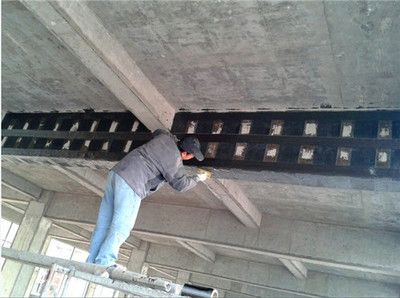

5. 粘贴碳纤维片材：
   • 按尺寸裁剪碳纤维布，调配、搅拌粘贴碳纤维材料的加固**胶（FR胶），搅拌至色泽均匀，然后用滚筒刷均匀涂抹于待粘贴的部位，在搭接、混凝土拐角等部位多涂刷一些。
   • 在确定所粘贴部位无误后剥去离型纸，将碳纤维布拉紧展平并铺在涂有FR胶基面上，用特制滚子反复沿纤维方向滚压，去除气泡，并使FR胶充分浸透碳纤维。碳纤维沿纤维方向的搭接长度不小于100mm，碳纤维端部固定用横向碳纤维固定。多层粘贴重复上述步骤，待碳纤维布表面指触干燥进行下一层的粘贴。

碳纤维加固成本效益分析

碳纤维加固后的维护周期

碳纤维加固与传统方法对比

碳纤维加固在地震区的应用
