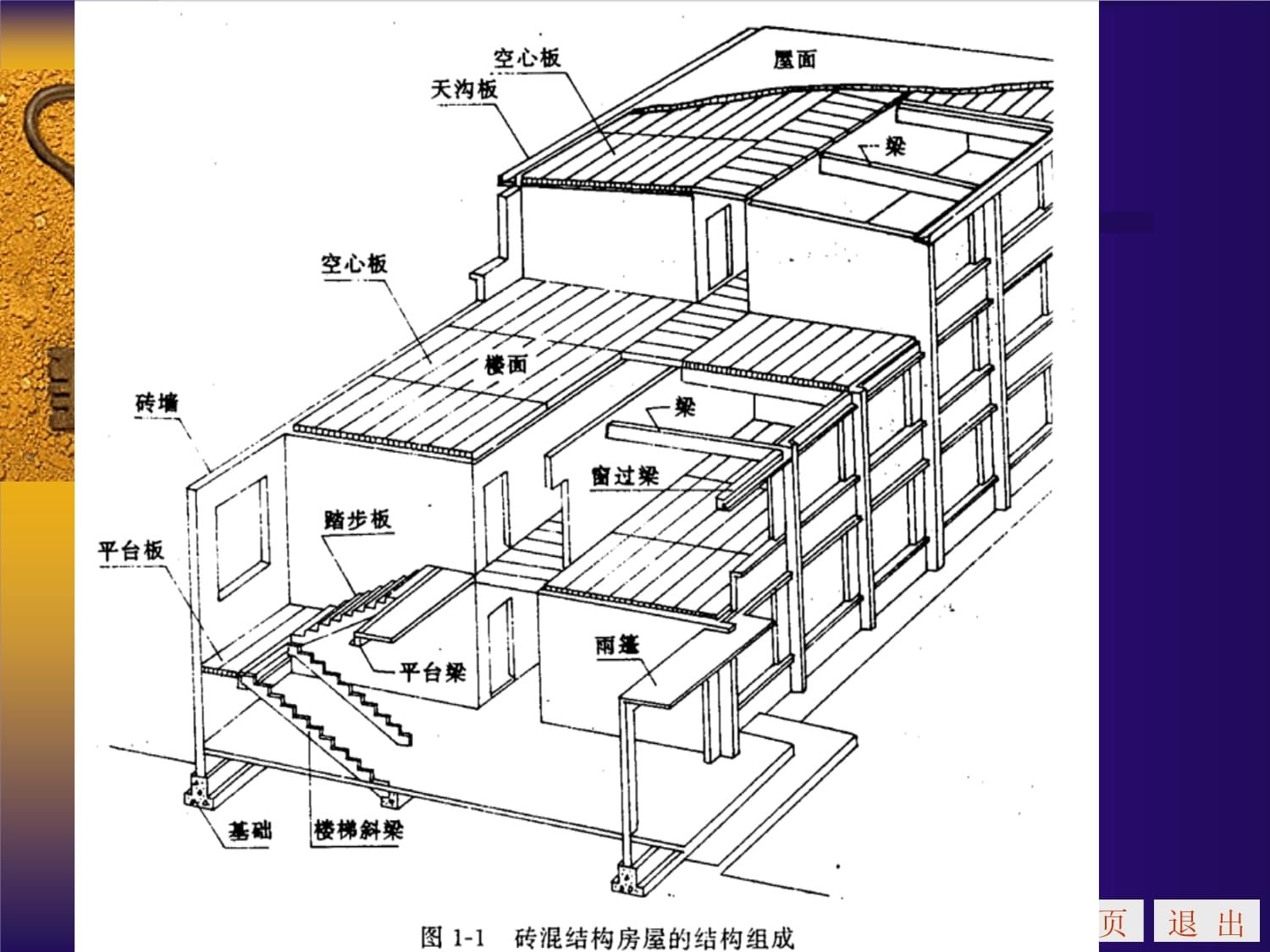

楼面空心板是一种常见的建筑结构，其上部结构通常由现浇混凝土构成，现浇空心楼板具有以下特点：，1. 承载能力强：由于空心部分的支撑作用，现浇空心楼板的承载能力比实心楼板更强。，2. 抗震性能好：空心楼板在地震作用下，由于内部填充物的存在，能有效分散和吸收能量，降低地震对建筑物的影响。，3. 施工方便：现浇空心楼板可以在现场进行浇筑，减少了预制构件的使用，提高了施工效率。，现浇空心楼板的施工也需要注意以下几点：，1. 设计要求：在设计阶段，需要充分考虑现浇空心楼板的承载能力和抗震性能，确保其满足建筑物的使用要求。，2. 施工工艺：现浇空心楼板的施工工艺要求较高，需要严格控制混凝土的配比、浇筑速度和养护条件，以保证混凝土的质量。，3. 质量控制：在施工过程中，需要对现浇空心楼板的尺寸、位置和质量进行严格检查，确保其符合设计要求。

现浇空心楼板结构设计简介

概述

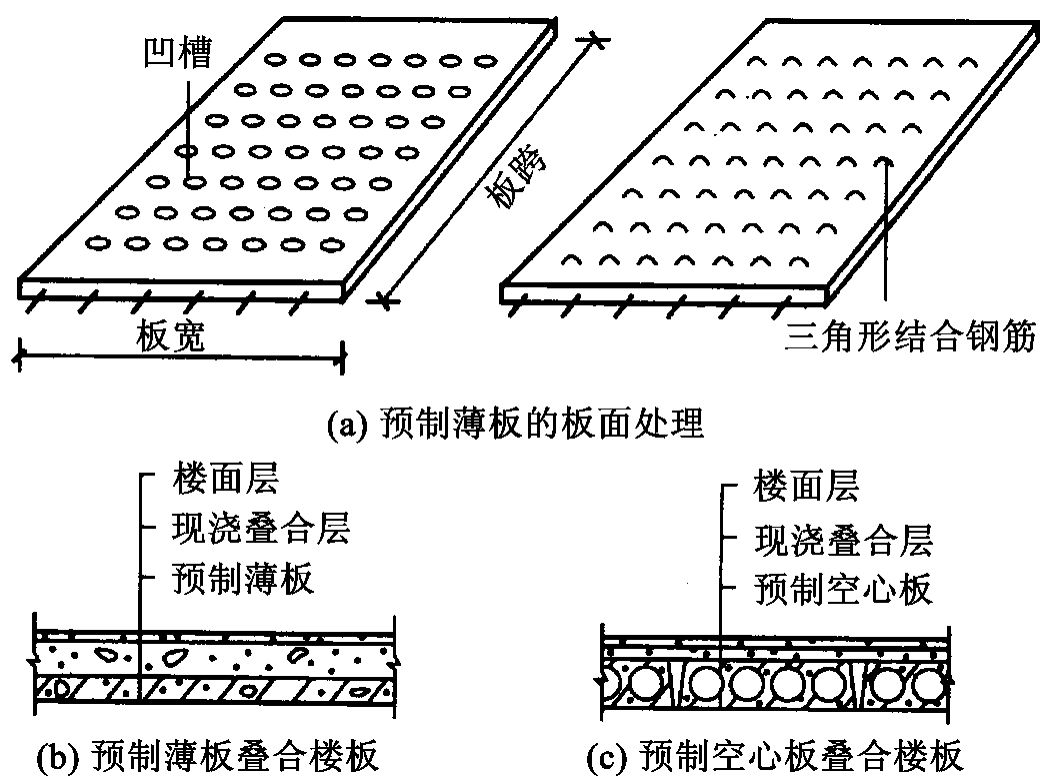

现浇空心楼板是一种常见的建筑结构形式，它通过在预制的永久性薄壁箱体内浇筑混凝土，形成具有空心截面的楼板。这种结构形式具有自重轻、刚度大、抗震性能好、隔声效果好等优点，适用于多种建筑类型。

结构特点

现浇空心楼板的主要技术特点是通过在现浇混凝土楼板中按规则布置一定数量的预制永久性薄壁箱体，形成新型空心楼盖体系。这种结构通常包括钢筋混凝土框架结构、框架剪力墙结构、剪力墙结构、框架筒体结构和筒体结构等多种形式。

设计要点

在设计现浇空心楼板时，需要考虑以下几个关键点：

1. 空心率：现浇混凝土空心楼板的体积空心率不宜大于50%，采用箱型内孔时，顶板厚度不应小于肋间净距的1/15且不应小于50mm。当底板配置受力钢筋时，其厚度不应小于50mm。

2. 肋宽与内孔高度比：内孔间肋宽与内孔高度比不宜小于1/4，且肋宽不应小于60mm，对预应力板不应小于80mm。采用管型内孔时，孔顶、孔底板厚均不应小于40mm，肋宽与内孔径之比不宜小于1/5，且肋宽不应小于50mm，对预应力板不应小于60mm。

3. 钢筋配置：空心楼板的钢筋配置需要考虑到受力主筋和构造钢筋的布置。例如，板面未配筋部分钢筋配置应详细说明，板面钢筋在边支座的锚固应按受拉钢筋锚固，板底钢筋在边支座锚固长度不应小于400mm。

4. 芯模的使用：现浇空心楼板通常使用芯模来形成空心部分。芯模的排放应综合考虑楼板预留位置，以孔留于芯模处少切断板受力主筋为原则。此外，应采取切实有效的措施固定芯模，以防止混凝土浇筑时上浮。

施工注意事项

在施工过程中，需要注意以下几点：

1. 混凝土浇筑：混凝土的石子粒径级配要合理，粗骨料的粒径不宜超过空心板肋宽和板底厚度的1/2，且不得超过25mm。不得使用平板振捣器。

2. 钢筋保护：空心楼板下层钢筋的保护层需要用垫块垫好，并且在振捣棒的作用下不滑落。上层钢筋必须支撑牢固，不得把跳板直接落在钢筋上，而应该架起来，保证在施工人员行走时钢筋不向下位移。

3. 质量控制：施工过程中应遵循《现浇混凝土空心楼盖结构技术规程》CECS175:2004等相关规范，确保施工质量。

结论

综上所述，现浇空心楼板的设计和施工需要综合考虑结构特点、设计要点和施工注意事项。虽然我无法为您提供具体的结构图，但希望上述信息能够帮助您更好地理解楼面空心板的结构特点和设计要求。如果您需要获取具体的结构图，建议联系专业的建筑设计机构或查阅相关的建筑图纸资料。
