梯形屋架钢结构设计单层厂房是一种常见的工业建筑结构形式，它通过使用梯形屋架来支撑和承载建筑物的重量，这种设计具有以下特点：，1. 结构稳定性强：梯形屋架的结构形式使得建筑物在承受荷载时更加稳定，能够有效地抵抗风荷载、雪荷载等自然力的作用。，2. 空间利用率高：梯形屋架的设计使得建筑物内部空间更加灵活，可以根据需要进行调整和优化，提高空间利用率。，3. 施工方便：梯形屋架的制作和安装相对简单，施工周期短，可以快速完成建筑物的建设。，4. 经济性好：梯形屋架钢结构设计单层厂房在材料选择和施工过程中具有较高的性价比，能够降低建设成本。，5. 适应性强：梯形屋架钢结构设计单层厂房适用于各种类型的工业厂房，如机械制造、化工生产、食品加工等，具有较强的适应性。

梯形屋架钢结构设计单层厂房

概述

梯形屋架钢结构设计单层厂房是一种常见的建筑设计方案，它利用梯形钢屋架作为主要的承重结构，适用于各种工业和商业用途。这种设计通常具有良好的承载能力和稳定性，能够满足重型机械和大型设备的使用要求。

设计参数

在设计梯形屋架钢结构单层厂房时，需要考虑一系列设计参数，包括但不限于柱距、厂房总长度、吊车吨位、屋面材料和坡度等。例如，某设计案例中，柱距为6m，厂房总长度为90m，内部配置有50t和20t的中级工作制软钩桥式吊车，吊车轨顶标高为9.000m。屋面采用预应力大型屋面板，尺寸为1.5m×6.0m，屋面坡度为1:10。钢材采用Q235B，焊条采用E43型，手工焊。

支撑体系

支撑体系是梯形屋架钢结构设计中的重要组成部分，它包括横向水平支撑、刚性与柔性系杆等。这些支撑组件能够增强屋面刚度，保证屋面梁的侧向稳定性，并将抗风柱作用于屋面梁的风荷载通过支撑传至柱顶。此外，还应在柱顶、屋脊及刚架转折处设通长系杆，以形成传递水平力的几何不变体系。

结构稳定性

为了确保结构的稳定性，需要在设计中考虑梁柱拼接点的设计、梁柱翼缘的宽厚比限值等因素。例如，工字形截面构件受压翼缘自由外伸宽度与其厚度之比不应大于15（Q235钢）。在抗震区，这一比率会有更严格的要求。此外，还需要考虑吊车吨位和厂房高度，以确保结构能够承受预期的荷载。

材料选择

材料的选择对于梯形屋架钢结构单层厂房的设计至关重要。常用的钢材包括Q235B等，焊条则采用E43型，手工焊。这些材料的选择需要考虑到承载能力、耐久性和成本效益等因素。

设计流程

设计梯形屋架钢结构单层厂房通常包括以下几个步骤：

1. 确定设计参数：包括柱距、厂房长度、吊车吨位等。
2. 选择材料：根据设计要求选择合适的钢材和焊条。
3. 设计支撑体系：包括横向水平支撑、刚性与柔性系杆等。
4. 考虑结构稳定性：包括梁柱拼接点、梁柱翼缘宽厚比等。

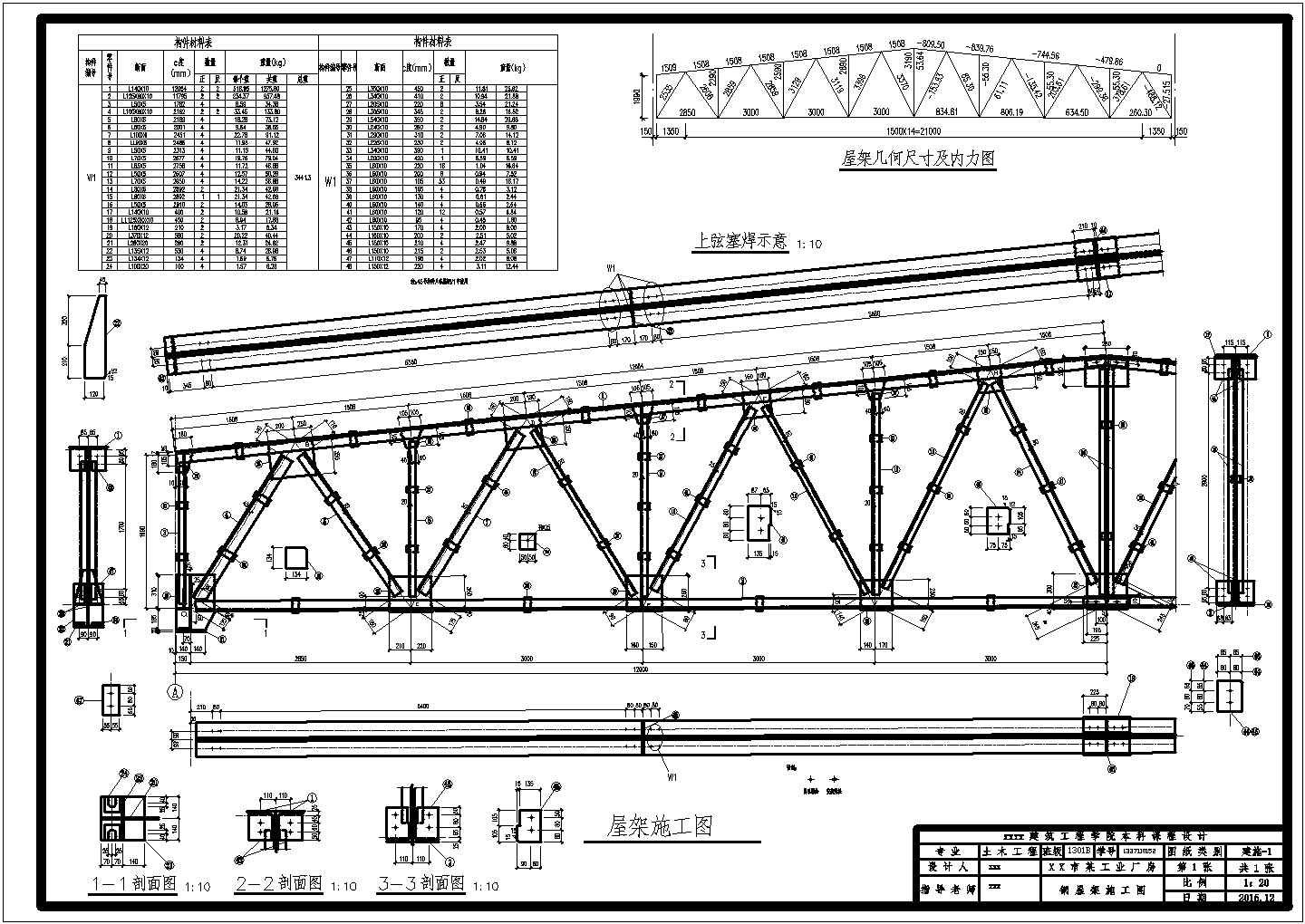

5. 详细绘图：根据上述设计参数和要求，绘制详细的施工图纸。

结论

梯形屋架钢结构设计单层厂房是一种高效、稳定的建筑方案，适用于多种工业和商业用途。通过合理的设计参数、支撑体系和材料选择，可以确保厂房的安全性和经济性。在设计过程中，需要综合考虑各种因素，以实现最佳的设计效果。
