本文提出了一种针对楼层空心板加固的施工方案设计图，该设计图基于现有建筑结构，旨在通过增设钢筋网、锚固系统和支撑构件等措施，提高楼层空心板的承载能力和稳定性，设计过程中，首先对楼层空心板的结构进行了详细分析，明确了加固的必要性和目标，随后，根据设计要求，绘制了详细的施工图纸，包括钢筋布置图、锚固点位置图以及支撑构件的安装示意图，还考虑了施工过程中的安全因素，确保加固工作既安全又高效，通过案例分析验证了设计方案的有效性，为类似工程提供了参考。

楼层空心板加固方案设计图

楼层空心板加固方案设计图是确保建筑结构安全和延长使用寿命的重要文件。以下是根据提供的搜索结果，整理出的几种加固方案及其设计思路，供您参考。

1. 预应力混凝土空心板加固方案

方案一：保留预制空心板，并在其排列方向上进行钢梁的搁置，合理利用化学锚栓，做好钢梁和原框架的链接工作，并将钢板焊接在原先的框架上，浇筑钢筋混凝土，形成刚混凝土复合结构。

方案二：把原有的预制空心板拆掉，在原始框架上加植刚筋的方法，实现重新对楼板架构进行浇筑，使得梁柱结构更结实稳固。

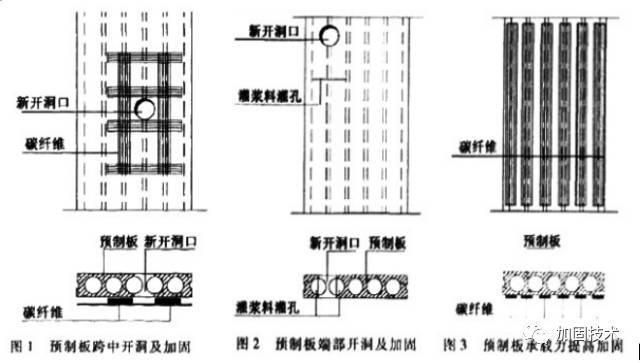

方案三：在原预应力混凝土空心底板上，通过碳纤维布的粘贴，达到加固的工程效果。

2. 结构加固

结构加固是对老楼房空心楼板进行加固的一种有效方法。主要包括设置钢筋混凝土梁和板、搭设临时支撑等。具体步骤包括对楼板进行全面的检测和评估，确定最需要加固的部位；根据楼板的实际情况设计出合适的加固方案，包括加设横梁、纵梁等；进行结构加固施工，主要包括拆除原有楼板表面，加设钢筋混凝土梁和板，以及搭设临时支撑。

3. 粘贴纤维增强复合材料

粘贴纤维增强复合材料是利用高强度的纤维增强材料，通过粘贴在原有楼板表面来增强其承载能力和抗震性能的一种有效加固方法。一般包括碳纤维布、玻璃纤维布等。该方法的优点是施工周期短，对原有结构的破坏较小，成本相对较低。通过将纤维增强材料粘贴在楼板表面，可以有效提高楼板的承载能力，并增加其抗震性能。

4. 预制楼板替换

预制楼板替换是另一种常用的老楼房空心楼板加固方法。通过先将原有的空心楼板拆除，然后用预制的钢筋混凝土楼板来替换，可以达到提高楼板的承载能力和增加抗震性能的效果。该方法需要在拆除原有楼板后，根据现场情况浇筑新的预制楼板。

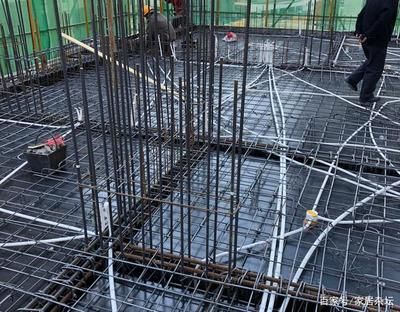

5. 钢筋加固

钢筋加固是一种在老楼房空心楼板上加设钢筋来增强其承载能力和抗震性能的方法。通过在原有楼板上加设钢筋，可以增加楼板的抗拉性能和承载能力，从而提高其整体结构的安全性。钢筋加固的步骤包括先对原有楼板进行检测评估，确定需要加设钢筋的部位和数量，然后进行加筋施工。一般通过在原有楼板上打孔，然后加设适当数量和规格的钢筋，最后进行钢筋混凝土充填。
