多层多道焊和单道焊是两种不同的焊接技术，它们在许多方面有所不同，从焊接效率的角度来看，多层多道焊通常比单道焊更快，这是因为它能够同时进行多个焊接过程，减少了等待时间，从焊接质量的角度来看，多层多道焊通常能够提供更好的焊接质量，这是因为它可以更好地控制焊接过程中的温度和压力，从而减少焊接缺陷的产生，从成本的角度来看，多层多道焊的成本通常更高，这是因为它需要更多的设备和更高的技术水平，以及更长的培训时间，尽管多层多道焊的成本较高，但它能够提供更好的焊接质量和效率，因此在某些情况下，它仍然是值得投资的选择。

多层多道焊与单道焊比较

在焊接技术中，多层多道焊和单道焊是两种常见的焊接方法。它们各自具有不同的特点和适用场景。以下是这两种焊接方法的比较：

1. 定义

• 单道焊：指在一次焊接过程中只进行一道焊缝的操作。通常适用于焊脚尺寸较小的焊缝（例如，焊脚尺寸小于8mm）。
• 多层多道焊：指在焊接过程中进行多层并且每层有多道焊缝的操作。通常适用于焊脚尺寸较大的焊缝（例如，焊脚尺寸大于10mm）。

2. 特点

• 单道焊：
  • 焊接速度快，效率高。
  • 热影响区较窄，有助于减少材料的变形。
  • 晶粒较细，有利于提高焊缝的强度和硬度。
  • 偏析集中在焊缝中心，可能会影响焊缝的质量。
• 多层多道焊：
  • 可以焊接较厚的材料，适应性强。
  • 通过多次焊接，可以减小热输入，控制焊接变形。
  • 每层焊缝的厚度较小，有助于获得更好的焊缝成形。
  • 层与层之间的熔合可以改善焊缝的塑性和韧性。

3. 应用场景

• 单道焊：
  • 适用于薄板焊接和焊脚尺寸较小的焊缝。
  • 适用于对焊接速度和效率要求较高的场合。
• 多层多道焊：
  • 适用于厚板焊接和焊脚尺寸较大的焊缝。
  • 适用于对焊接质量要求较高的场合，如压力容器、桥梁等结构的焊接。

4. 操作要求

• 单道焊：
  • 通常采用直线形运条法和短弧进行焊接，焊接速度要均匀。
  • 焊条角度与水平板成45°，与焊接方向成65°~80°的夹角。
• 多层多道焊：
  • 每层焊缝焊接前需要清除前一层的熔渣。
  • 焊条角度和运条方法需要根据具体情况调整，以保证熔化金属与水平板的良好熔合。

5. 优缺点

• 单道焊：
  • 优点：焊接速度快，效率高；热影响区较窄，变形小。
  • 缺点：偏析集中在焊缝中心，可能会影响焊缝的质量。
• 多层多道焊：
  • 优点：适应性强，可以焊接较厚的材料；通过多次焊接，可以减小热输入，控制焊接变形；层与层之间的熔合可以改善焊缝的塑性和韧性。
  • 缺点：焊接速度相对较慢，效率较低。

综上所述，多层多道焊和单道焊各有优缺点，选择哪种焊接方法需要根据具体的焊接要求和应用场景来决定。

多层多道焊在桥梁建造中的应用

单道焊适合哪些焊接材料

多层多道焊与单道焊的成本对比

如何优化多层多道焊的焊接参数

单层单道焊、多层单道焊以及多层多道焊接应用解析

单层单道焊、多层单道焊以及多层多道焊接应用解析 对于焊条电弧焊接，焊角尺寸≤8mm，采用单层焊接。 焊脚尺寸超过8mm，则选择多层焊接。 也就是说:原则上，对于CO2气体保护焊接来说，每道焊缝的焊脚尺寸大概在4-6mm。 对于焊条电弧焊接来说，每道焊缝的焊脚尺寸大概在4-8mm。 多层焊接又分为多层单道焊接和多层多道焊接。 多层焊接 注意，多层焊接时，第二道焊缝覆盖第一道焊缝时，要考虑熔深和前道焊缝熔化因素，比如焊条电弧焊焊接完成后，第二道焊缝控制在6-8mm，第一道焊缝焊脚实际减小2mm，最终两道焊缝的焊脚尺寸正常在10-12mm。 根据每道焊缝焊脚尺寸，就可以理解后面的多层多道焊接时需要的层数和道数。 本次重点介绍焊条电弧焊接时，单层单道焊接，多层单道焊接以及多层多道焊接如何应用和操作要求。 单层单道焊接(一层一道焊缝) 前面说过，对于焊条电弧焊接，焊角尺寸小于8mm时，通常采用单层单道焊接，但是从操作手法上又分为两种情况: 1)焊脚尺寸小于5mm的焊缝。 焊脚尺寸小于5mm时，采用直线形运条法和短弧进行焊接，焊接速度要均匀。 焊条角度与水平板成45°，与焊接方向成65°~80°的夹角。 焊条角度过小会造成根部熔深不足;角度过大，熔渣容易跑到前面造成夹渣。 这样不但便于操作，而且熔深较大，焊缝外表也美观。 2)焊脚尺寸在5~8mm的焊缝。 焊脚尺寸在5~8mm时，需要采用斜圆圈形或反锯齿形运条法进行焊接，但运条速度不同，具体方法: 8mm焊缝运条方法 如图所示，a点至b点运条速度要稍慢些，以保证熔化金属与水平板很好熔合。 b点至c点的运条速度要稍快些，以防止熔化金属下淌。 当从b点运条到c点时，在c点要稍作停留，以保证熔化金属与垂直板很好熔合，并且还能避免产生咬边现象。 b点至d点的运条速度与a点至b点一样要稍慢些。 d点至e点与b点至c点相同，e点与c点相同，要稍作停留。 整个运条过程就是不断重复上述过程，同时在整个运条过程中，都应采用短弧焊接，这样所得的焊缝才能宽窄一致、高低平整，不产生咬边、夹渣、下垂等缺陷。 二、多层单道焊接(多层、每一层一道焊缝) 焊条电弧焊时，当焊脚尺寸在8~10mm时，通常采用两层两道的焊法。先焊接一层，然后焊接第二层。 采用直线形运条法，在收尾时应把弧坑填满或略高些，首先焊接一道焊脚尺寸为5mm左右的焊缝。 这样在焊接第二次收尾时，不会因焊缝温度增高而产生弧坑过低的现象。 焊接第二层时，可采用4mm直径的焊条，焊接电流不宜过大，电流过大会产生咬边现象。 用斜圆圈形或反锯齿形运条法施焊，具体运条方法与单层焊相同。 注意:在焊第二层之前，必须将第一层的熔渣清除干净，如发现有夹渣，应用小直径焊条修补后方可焊第二层，这样才能保证层与层之间紧密的熔合。 三、采用多层多道焊(多层、每层多道焊接) 焊条电弧焊时，当焊接焊脚尺寸大于10mm的焊缝时，实际生产中都采用多层多道焊。 如果采用多层单道焊接，由于焊缝表面较宽，坡度较大，熔化金属容易下垂，给操作带来一定的困难。 焊脚尺寸为10~12mm时，两层三道来完成。 焊第一层(第一道)时，可采用较小直径的焊条及较大焊接电流，用直线形运条法，收尾与多层焊的第一层相同。 焊完后将熔渣清除干净。 焊接第二道焊缝时，应覆盖不小于第一层焊缝的2/3，焊条与水平板的角度要稍大些，一般为45°~55°，使熔化金属与水平板很好熔合。 焊条与焊接方向的夹角仍为65°~80°，用斜圆圈形或反锯齿形运条。 焊接时应注意熔化金属与水平板要很好熔合。 焊接第三道焊缝时，应覆盖第二道焊缝的1/3~1/2。 注意:当第二道焊缝覆盖第一层大于2/3时，在焊接第三道时可采用直线往复运条法，以避免第三道焊缝过高。 如果第二道覆盖第一道太少时，第三道焊接时可采用斜圆圈运条法，运条时在垂直板上要稍作停留，以防止咬边，这样就能弥补由于第二道覆盖过少而产生的焊脚下偏现象。 前面讲过，焊条电弧焊焊接完成后，每层焊缝的厚度基本在4-6mm左右，所以，焊脚尺寸越大，焊接层数、道数就越多。 如果焊接焊脚尺寸大于12mm以上的焊件时，就要增加层数了，可采用3层6道、4层10道来完成。 最终的焊脚尺寸要靠层数和道数以及每道的焊脚尺寸大小共同确定。 多层多道焊接焊缝排布 通过以上我们对焊条电弧焊的几种焊接方式:单层单道焊接、多层单道焊接、多层多道焊接应用场景和焊接手法有了一定的了解。 CO2气体保护焊接选择方法和焊条电弧焊的基本原则一样，只是CO2气体保护焊接每道焊缝的焊脚尺寸为4-6mm。 多层多道不仅是为了方便焊接保证尺寸，同时也是减小热输入和控制焊接变形的一个主要手段之一，实际应用非常广泛。 0条评论 更多仰角焊全网顶级视频教学全程超清熔池仰角焊全网顶级视频教学全程超清熔池。

单道焊和多道焊的区别 - 2024年最新商品信息聚合专区

单道焊和多道焊的区别-优质问答专区 本文将详细介绍钢管单道焊和多道焊的区别，包括定义，操作，效果等方面的对比。 单道焊接与多层多道焊接都是常见的焊接方式，但它们在焊接过程，焊接对象和工艺要求等方面存在较大差别。 本文介绍了单道焊接与多层多道焊接的区别，并分析了它们在实际生产中的应用。 信息安全保护中，信息仅用于商家与您联系 立即提交单道焊和多道焊的区别-热门视频专区 该视频所展示的是松套相关，视频中的松套是由河北隆昌泰管件制造有限公司提供，松套所处产业带是河北。 同时展示松套细节、使用以及优势等信息，为您解惑松套行业问题。 单道焊和多道焊的区别-热门商品专区 ￥68.00/千克 奥地利伯乐FOXBVD85管道焊条E8018-G管道焊条E8018-GFOXBV 在线交易 泰克罗伊焊材(山东)有限公司 ￥70.00/千克 山特维克焊材(山东)有限公司 林肯电气碳钢气保药芯焊丝JM-49适用于单道及多道焊 林肯品牌 河北宏文焊接材料有限公司 ￥4.50万/台 供应堆焊图层焊摆枪多层多道焊卧式环缝焊接机双枪自动焊设备 潍坊德力自动化设备有限公司 ￥100.00/件 承接钢轨铝热焊钢厂天车轨道焊接材料轨道热熔焊 汇聚重工品牌 山东汇聚重工科技有限公司 ￥5.00万/台 预制自动焊接设备一次装夹、多道焊接型号:CPAWM-16Ba 前山管道品牌 驰春双水道散热器gz215无缝焊接中心距500门市房用 驰春品牌 天津汇聚源金属材料有限公司 E71T-GS无气自保保护焊碳钢药芯丝E501T-11薄板单道焊，搭接，角接 春硕品牌 集水坑绿化区成品铁艺护栏河桥人行道外侧栏杆立柱大样设计焊接 华瑞品牌 单道焊和多道焊的区别-热门厂家专区 前山管道、上海前山管道、前山管道、前山管的、qian前山管道、器那扇管道主营:管道自动焊机管道坡口机管道切割机管道自动焊 进入店铺悬臂式管道自动焊机一次装夹、多道焊接管中心自适应 管道预制自动焊机氩弧焊一次装夹、多道焊接管中心自适应 悬臂式管道自动焊机工作站可进行多道焊缝的连续焊接 主营:镍基焊条高强钢焊丝镍合金焊条镍合金电焊条 进入店铺奥地利伯乐FOXBVD85管道焊条E8018-G管道焊条E8018-GFOXBV 奥地利伯乐FOXCEL90管道焊条E9010-G焊接管道焊条E9010-GFOX 主营:耐磨焊条耐磨焊丝不锈钢焊条不锈钢焊丝堆焊药芯焊丝堆焊焊条不锈钢药芯焊丝银焊条铜焊条铝焊丝铝焊条镍基焊条镍基焊丝钴基焊条钴基焊丝耐热钢焊条高合金焊条低合金焊丝 进入店铺林肯电气碳钢气保药芯焊丝JM-49适用于单道及多道焊 回复及时出价迅速真实性已核验 山东济南 主营:电焊条chs237焊条实心焊丝不锈钢焊条低合金钢焊条不锈钢埋弧焊丝 美国林肯FLEETWELD5P+E6010管道焊条E6010管道焊条 奥地利伯乐BOHLERFOXCEL75管道焊条E7010-P1管道焊条 回复及时真实性已核验专精特新 上海上海 主营:自动焊机端面坡口机切断坡口机 进入店铺管道自动焊接设备焊接质量一致性好一次装夹、多道焊接 悬臂式自动焊机焊接速度快具有多道焊缝管段的焊接 自动焊机设备多道焊缝管段的焊接多功能焊接电源 单道焊和多道焊的区别-优质图片专区 自动焊机设备多道焊缝管段的焊接多功能焊接电源自动焊机设备多道焊缝管段的焊接多功能焊接电源 配电箱焊接专机厂家多道工序整合一次性焊接完成配电箱焊接专机厂家多道工序整合一次性焊接完成 辛盾XD-20W全位置焊道焊接机封闭式管管焊机管路自动焊接设备辛盾XD-20W全位置焊道焊接机封闭式管管焊机管路自动焊接设备 瑞典伊萨OKTubrod15.12碳钢药芯焊丝E70T-1C用于单道多道焊瑞典伊萨OKTubrod15.12碳钢药芯焊丝E70T-1C用于单道多道焊

何时采用单层、多层、多层多道焊接,你了解多少?

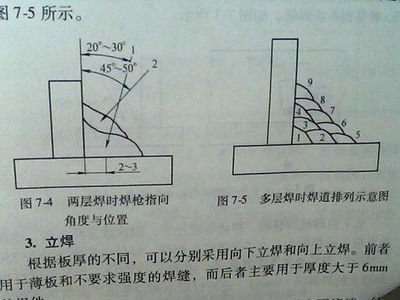

注册免费邮箱注册VIP邮箱(特权邮箱，付费) 免费下载网易官方手机邮箱应用 9.9专区 一卡通购买 焊脚尺寸小于8mm的焊缝，通常采用单层焊(一层一道焊缝)来完成，焊条直径根据钢板厚度不同在3~5mm范围内选择。 何时采用多层焊接 焊脚尺寸在8~10mm时，可采用两层两道的焊法。 焊第一层时，可采用3~4mm直径的焊条，焊接电流稍大些，以获得较大的熔深。 采用直线形运条法，在收尾时应把弧坑填满或略高些，这样在焊接第二次收尾时，不会因焊缝温度增高而产生弧坑过低的现象。 在焊第二层之前，必须将第一层的熔渣清除干净，如发现有夹渣，应用小直径焊条修补后方可焊第二层，这样才能保证层与层之间紧密的熔合。 在焊第二层时，可采用4mm直径的焊条，焊接电流不宜过大，电流过大会产生咬边现象。 用斜圆圈形或反锯齿形运条法施焊，具体运条方法与单层焊相同。 但是第一层焊缝有咬边时，在第二次焊接时，应在咬边处适当多停留一些时间，以弥补第一层咬边的缺陷。 何时采用多层多道焊 当焊接焊脚尺寸大于10mm的焊缝时，如果采用多层焊，则由于焊缝表面较宽，坡度较大，熔化金属容易下垂，给操作带来一定的困难。 所以在实际生产中都采用多层多道焊。 焊脚尺寸为10~12mm时，一般用两层三道来完成。 焊第一层(第一道)时，可采用较小直径的焊条及较大焊接电流，用直线形运条法，收尾与多层焊的第一层相同。 焊完后将熔渣清除干净。 图2:多层多道焊的焊条角度 【注意事项】 当第二道焊缝覆盖第一层大于2/3时，在焊接第三道时可采用直线往复运条法，以避免第三道焊缝过高。 图3:多层多道焊接的焊道排列 Notice:Thecontentabove(includingthepicturesandvideosifany)isuploadedandpostedbyauserofNetEaseHao，whichisasocialmediaplatformandonlyprovidesinformationstorageservices. 注册手机发跟贴登录并发贴网友评论仅供其表达个人看法，并不表明网易立场。

多层焊接的特点-20231210.docx

多层焊Ⅰ、几个概念:1、单道焊:只熔敷一条焊道完成整条焊缝所进行的焊接。 2、多道焊:由两条以上焊道完成整条焊缝所进行的焊接。 3、多层焊:熔敷两个以上焊层完成整条焊缝所进行的焊接。 多层焊包括多层单道焊和多层多道焊，一层焊缝可以由假设干道焊道组成，如果坡口角度小，熔敷一道就可以是一层，坡口角度较大，熔敷两道及以上焊道才能组成一层焊缝，就是多道焊.Ⅱ、多层多道焊的特点多层多道焊对改善焊接性能有着特殊作用，它不仅由于焊接线能量小可以改善焊接接头的性能，而且由于后焊焊道对前一焊道及其热影响区进行再加热，使加热区组织和性能发生相变重结晶，形成细小的等轴晶，使塑性和韧性得到改善。 多层多道焊可以提高焊缝金属的质量，特别是塑性，这是因为后层(道)焊缝对前层(道)焊缝具有热处理的作用，相当于对前层(道)焊缝进行了一次正火处理，因而改善了二次组织。 对最后一道焊缝，可在其焊缝上再施焊一条退火焊道。 有的工厂，当焊接接头的弯曲试样试验不合格时，采取改变原来的焊接工艺参数的措施，将单层焊缝改成多层焊缝，用小电流进行快速施焊，对提高弯曲试样的试验合格率(塑性指标)有一定效果。 应当指出，多层多道焊对提高手弧焊的质量效果较好。 埋弧焊时，由于每层焊道厚度可达6~10mm，但次一层焊缝的热作用只达3~mm，所以热处理效果较差。 Ⅲ、与单层焊相比其优点多层焊的优点是可以焊接大厚壁结构，较之相同情形下采用单层焊，还可以减小热输入量，减小变形，降低产生缺陷的概率。 轴对称有限元模型一、轴对称问题的定义如果物体的几何形状、约束情况及所受的外力都对称于空间某一根轴〔如Z轴〕，那么通过该轴的任何平面都是物体的对称面，物体内的所有应力、应变和位移都关于该轴对称，这类问题称为轴对称问题。 轴对称问题的力学模型轴对称问题的力学模型几点说明:1、轴对称结构体可以看成由任意一个纵向剖面绕着纵轴旋转一周而形成。 此旋转轴即为对称轴，纵向剖面称为子午面。 2、对于轴对称问题，采用圆柱坐标较为方便。 3、以弹性体的轴对称为z轴，其约束及外载荷也都对称于z轴，因此弹性体内各点的各项应力分量、应变分量和位移分量都与环向左边θ无关，只是径向坐标r和轴向坐标z的函数。 二、根本变量和根本方程微元体及其应力分量:四个应力分量四个应变分量几何方程:物理方程:或记为:三、具有对称性结构的分析一、分析特征一般对称性有点对称、轴对称、镜像对称、周期对称等，通常作为有限单元法模型化处理的模型有轴对称模型、对称模型、反对称模型，周期性对称模型。 在有限单元法分析时，对具有对称性的变形，能利用对称性来制成模型。

二保焊,什么是多层多道焊?多层多道怎么焊接?

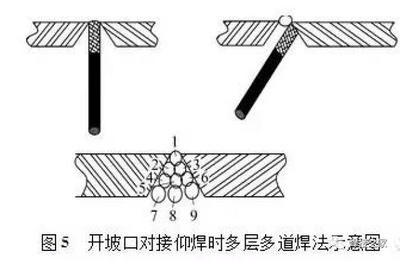

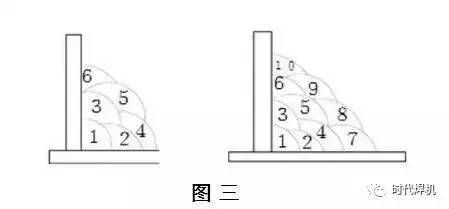

什么是多层多道焊呢 在一个焊接面上的一条焊缝上，焊接的焊道大于1，且覆盖/重叠原来的焊道，这样的焊道就是多层多道焊接多层，怎么算层数呢一条焊缝覆盖焊接完成，算一层。 多道，怎么算道数一条焊缝完成后，焊接几道焊缝算几道，当然，这个必须遵守焊接多层多道的焊接原则，原则就是一条焊道压一条焊道的2/1(打底焊道不算焊道的数量)。 多层多道效果图 为了让大家更深刻的记住多层多道的原理，请各位留言回复，上图中是几层几道 什么样的焊缝需要焊接多层多道焊缝呢 原则上，单层焊道的焊脚大于8MM的情况下就要用多层多道焊接。 当然，实际操作上，要根据用工单元的要求焊接即可。 看到这里，绝对有人问了，什么是焊角你别不信，一定有人不知道什么是焊角。 焊角的意思是;焊道的宽度。 (看下图) 焊接多层多道的意义;焊接面更加的牢固，焊接质量更加稳定。 多层多道焊接位置;角焊缝居多，当然在，船型焊缝，内/外圆焊缝，半圆焊缝，椭圆焊缝等。 那么我们就来看一个案例; 电流调节;280A电压调节27.2V(电压根据自己的手感可以在上下幅度调节0.5V) 焊缝，角焊缝/无坡口(关于有没有坡口，对于焊接来说，影响不是很大，有坡口的情况下，我们把坡口填满后，和无坡口一样焊接即可。 三层六道，焊角15MM效果图 注意，行业要求标准，焊角大小的要求，在原则上，我们焊接出来的焊角和规定来说，只可以大0.2MM范围内，不可以小，也不可以大的太多。 多层多道焊角15MM，那么我们单层焊角就要控制在8MM左右。 多层多道焊接开始; 多层多道 1.打底(无坡口)打底的焊角比正常焊接的焊接稍微焊接小到1-2MM，按照角焊缝正常焊接即可。 正常焊接就是，枪的角度在45，焊道饱满平顺。 打底和第一道很重要，底打不好，后面的焊道就会偏移，整体效果就会出现偏差。 第一层焊接，和打底没有差异，把焊接焊接到达8MM即可。 多层多道第一道效果图 2.第二层焊接 第二道焊接，拿枪角度在45-50，起枪焊丝位置，紧挨打底焊道的下焊角位置。 焊接时，注意力定在上焊角熔池位置，上焊角覆盖面积大于打底焊道的1/2，接近3/2位置，实在难以掌控位置的话，上焊角焊接覆盖到打底焊道2/1的位置也可以。 第三道焊接，拿枪角度在20-30，起枪焊丝对着第一道上焊角和母材之间，焊接时，注意下焊角位置，下焊角焊接到第二道的2/1位置即可。 三层六道，学习时拍照留念 看到这里，你看懂什么是多层多道了吗如果对你有帮助，那就点赞加关注，后续更新不迷路。 2焊脚标注错了，不是截面三角形的斜边。 是截面三角形的直角边。

一看就懂|T形焊缝单层焊、多层焊和多层多道焊的焊接方法_运条_焊条_mm

多层多道焊 当焊接焊脚尺寸大于10mm的焊缝时，如果采用多层焊，则由于焊缝表面较宽，坡度较大，熔化金属容易下垂，给操作带来一定的困难。 所以在实际生产中都采用多层多道焊。 焊脚尺寸为10~12mm时，一般用两层三道来完成。 焊第一层(第一道)时，可采用较小直径的焊条及较大焊接电流，用直线形运条法，收尾与多层焊的第一层相同。 焊完后将熔渣清除干净。 焊第二道焊缝时，应覆盖不小于第一层焊缝的2/3，焊条与水平板的角度要稍大些(图2中a)，一般为45~55，以使熔化金属与水平板很好熔合。 焊条与焊接方向的夹角仍为65~80，用斜圆圈形或反锯齿形运条，运条速度除了在图2-9中的c点、e点上不需停留之外，其他都一样。 焊接时应注意熔化金属与水平板要很好熔合焊接第三道焊缝时，应覆盖第二道焊缝的1/3~1/2。 一般采用直线形运条法，焊接速度要均匀，不宜太慢，因为速度慢了容易产生焊瘤，使焊缝成形不美观。 (加微信时请备注:"焊割在线真爱粉"+所在城市+行业+专长) 第二步: 第三步:。

单道焊法与多层多道焊法相比,特点之一是

单道焊法与多层多道焊法相比，特点之一是_。A.晶粒较细B.热影响区窄C.塑性和韧性得到改善D.偏析集中在焊缝中心正确答案是D... 扫描二维码免费使用微信小程序搜题/刷题/查看解析。

多层焊与多层多道焊的区别?多层焊其优点是什么?

多层焊与多层多道焊的主要区别在于焊道的数量和排列方式，以及它们对焊接结构的影响。 多层焊是指熔敷两道以上的焊层来完成整条......

单道焊与多道焊-汇聚亿万工业人

2、出丙烷脱氢副产品碳四，具体指标可私聊，山东东营自提专注于处理化工，制药，新材料等行业废气治理。 高新技术处理含卤QDX3铸钢蜗轮头(箱):上海禹轩阀门传动设备的卓越之选在现代我司诚聘化工OTS仿真工程师、APC实施工程师!职位描述:1Q41F/Y不锈钢球阀，浮动式球阀在化工行业中扮演着至关重要的角色本公司是一家专门从事压缩空气净化装置、PSA制氮、PSA制氧装置、离心泵研发设计人员，有志挑战管理岗位-研发经理，英语能技术交发新主题[求助]单道焊与多道焊。 1.1K|9 已绑手机1)各位老师，请问多道焊定义:每面坡口内焊道数≥2视为多道焊，当中焊道数≥2是指每面坡口内焊道总数，还是按照每种焊接方法各自的焊道数是否≥2来计算(一种焊接方法焊道≥2算多道，否则为单道，各焊接方法各算各的)?比如图1:GTAW，PAW，SMAW，SAW四种方法均视为多道焊，还是只有GTAW视为多道焊，其余PAW，SMAW，SAW视为单道焊?2)个人理解，单道与多道，一般是从道间:前道预热+后道道间退火的热作用的力学影响，以及多道焊道间夹渣及道间未熔合等缺陷产生而设置的焊接工艺及焊评的覆盖上的差异;如果基于此前提，如图2中，打底第一道GTAW可否视为单道焊?如果按每面坡口内总数看，图2，GTAW+SMAW，总数3道，应为多道焊，但是打底焊道GTAW在单独应用时，没有后续焊道的热作用，更没有前置焊道的预热，也没有后续焊道的道间夹渣、未熔合的影响，此时GTAW可否视为单道焊应用?3)基于问题2拓展，如图3所示等离子P+T项目，焊工代号若为PAW-1G-06/08/19和GTAW-1G(K)-05/06/09/19，当中PAW写08，GTAW写09这样写是否合理?服务化工人[化海川流]一键加入 发表于2023-2-2509:21:37 ，，，， 本站是提供个人知识管理及信息存储的网络存储空间，所有内容均由用户发布，不代表本站观点。 请注意甄别主题及回复内容中的联系方式、诱导购买等信息，谨防诈骗。 本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等，均不代表本站认可其内容或确认其权益归属， 如发现有害或侵权内容，可联系我站举证删除，我站在线客服信息service@hcbbs.com电话188-4091-1640 单道焊是指在金属材料表面沿一道焊缝(通常是一个焊接缝)上行进焊接，它可以用于连接复杂形状的部件。 由于其工作原理只有一条，因此在质量方面需要更高的精度，更好的焊接速度和更大的焊接效率，而操作起来也相对更为繁琐。 多道焊是指在金属表面上行进多道焊接，可分为水平焊接、垂直焊接、拐角焊接等，用于连接大尺寸的物体。 多道焊接的优势在于操作起来比较容易，同时焊接精度也较高，能够将多个部件进行焊接，可减少焊接次数，提高焊接工艺效率，但由于流体力学原理，垂直焊接需要更多的焊接材料，因此在焊接质量方面，需要更注重焊接过程中的工艺控制。 -发表于2023-2-2509:22:24 【海川小学3年】头衔:TA暂未设置 发表于2023-2-2707:39:31 回答1:多道焊指的是每面坡口内的焊道总数要大于2，不论是哪种焊接方法，只要是每面坡口内的焊道总数大于2，就可以称为多道焊。 所以在图1中，GTAW，PAW，SMAW，SAW四种方法均视为多道焊。 答2:根据上面的定义，只要是每面坡口内的焊道总数大于2，就可以称为多道焊，所以图2中GTAW+SMAW应该是多道焊。 而GTAW作为单独使用时，由于焊道数小于2，则应视为单道焊。 答3:如果是等离子P+T项目，焊工代号若为PAW1G06/08/19和GTAW1G(K)05/06/09/19，其中PAW写08，GTAW写09，是合理的，因为按照现有的定义，PAW写08表示每面坡口内有2道焊缝，GTAW写09表示每面坡口内有3道焊缝，这样都是多道焊，所以是合理的。 -发表于2023-2-2707:40:43 已绑手机今天对比了下新旧版《焊考规》，老版的08/09只写的是每面坡口内焊道，现在用的TSGZ6002-2010里写的是各种焊接方法每面坡口内焊道，多了各种焊接方法这几个字，意思就变了，按TSGZ6002-2010这句话意思应该是:每面每种焊接方法单独计算道数来判定单道焊还是多道焊发表于2023-3-1821:10:44 单道焊和多道焊是常用于金属加工领域中的两种不同的焊接方法。 单道焊是一种简单直接的焊接方法，指的是对金属工件只进行一次连续的单道焊接。 而多道焊则需要采用多次焊接工序，通过多次叠加性地加热和冷却来完成整个焊接过程。 这种焊接方式可以解决单道焊难以焊接的厚板、大管径等较难处理的工件，但需要消耗更多的时间和人力资源，且焊缝质量控制难度相对较高。

钢结构多层多道焊接技术的特点、3个优点& 5大焊接原则

钢结构多层多道焊接技术的特点、3个优点&5大焊接原则 为了克服这些缺点，提高焊接质量和效率，钢结构焊接通常采用多层多道焊接技术。 多层多道焊接技术是指在焊接较厚或较大的焊缝时，将焊缝分为多个层次，每个层次又分为多条道，按照一定的顺序和方法逐层逐道进行焊接，最终完成整条焊缝的技术。 多层多道焊接技术的优点有:。 可以减小焊接变形和残余应力，提高焊缝的力学性能和抗裂性能，因为每次焊接的热输入量较小，焊接应力分布较均匀，焊缝层间的热循环作用可以消除部分应力和组织缺陷。 可以提高焊接效率和节约材料，因为每层焊缝的宽度较小，坡度较小，熔化金属不易下垂，可以减少焊条的消耗和焊渣的产生，同时可以提高焊接速度和焊缝的填充率。 可以适应不同的焊接位置和方法，因为每层焊缝的高度较低，可以采用不同的焊接姿势和运条方式，如直线形、斜圆圈形、反锯齿形等，以适应不同的焊接方向和焊缝形状，提高焊接的灵活性和操作性。 多层多道焊接技术的关键是确定合理的焊接参数和顺序，如焊接层数、道数、电流、电压、焊接速度、焊条直径、焊条角度、运条方式等。 这些参数和顺序应根据焊缝的类型、尺寸、位置、要求等因素综合考虑，以保证焊缝的成形、熔合、焊透、填充等质量指标，同时避免产生咬边、夹渣、气孔、裂纹等缺陷(了解多层多道焊接有以下几个原则:。 焊接层数和道数应根据焊缝的厚度和宽度确定，一般焊缝厚度大于8mm时，应采用多层焊，焊缝宽度大于10mm时，应采用多道焊。 焊缝厚度和宽度越大，焊接层数和道数越多。 每层焊缝的高度一般为3~5mm，每道焊缝的宽度一般为5~8mm。 焊接顺序应根据焊缝的位置和方向确定，一般应从下往上、从两端向中间进行焊接，以减小焊接变形和应力。 同时，应尽量使每层焊缝的焊接方向相反，以消除焊接应力的不对称性。 焊接电流和电压应根据焊条的直径和焊缝的位置确定，一般焊条直径越大，焊接电流和电压越大。 焊接位置越高，焊接电流和电压越小。 焊接电流和电压的大小直接影响焊缝的熔深、熔宽、熔透和填充，应根据焊缝的要求进行调节，以保证焊缝的质量和效率。 焊接速度和焊条角度应根据焊缝的形状和方向确定，一般焊缝形状越复杂，焊接速度越慢。 总之，钢结构多层多道焊接技术是一种高效、高质的焊接技术，它可以提高钢结构的连接强度和刚度，延长钢结构的使用寿命，降低钢结构的成本和维护费用，为钢结构的发展和应用提供了有力的技术支撑。 本文介绍了钢结构多层多道焊接技术的概念、优点、原则和方法，以及它在钢结构连接中的应用和意义，希望对您有所帮助。

多层多道

1.采煤机电控箱体、掘进机履带架、电机箱体，液压支架顶梁采用低合金高强钢制作，钢板厚度20~100mm。 由于结构件采用的钢板厚度大，焊接坡口深、焊缝填充量大，造成结构件焊接后产生2015年09期多层多道焊中厚板焊接结构件单道焊中厚板液压支架顶梁;; 2.多层多道埋弧焊应用领域广泛，但是由于焊接参数较多，焊接工艺的制定和参数优化较为困难。 首先给出了底层焊(打底焊)、填充焊和盖面焊的焊接参数设定和优化的基本原则，然后设计了相应的参数设2012年08期多层多道埋弧焊;;工艺参数;; 3.针对传统大厚板手工电弧焊和半自动焊工艺复杂、焊接效率低下、质量稳定性差等问题提出大厚板焊接的新方法:双机器人双面熔化极活性气体保护焊(MAG)，打底焊采用双机器人双面MAG错位焊接2015年03期双面双弧焊;;路径规划;;视觉识别;; 4.多层多道焊可以提高焊缝金属的质量，特别是塑性，这是因为后层(道)焊缝对前层(道)焊缝具有热处理的作用，相当于对前层(道焊缝)进行了一次正火处理，因而改善了二次组织。 对最后一道2008年09期焊缝金属多层多道焊;; 5.以汽轮机焊接转子为研究对象，建立多层多道氩弧焊工艺的二维轴对称有限元模型，采用双椭球体热源模型，利用生死单元技术及Dflux热源移动子程序对焊接工艺过程进行数值模拟，分析温度场与应;;数值模拟;;应力场;;温度场;; 6.面向机器人多层多道焊接轨迹人工示教编程效率低、难度大的问题，为了提高焊接质量与效率，基于OpenCASCADE建模引擎，开发多层多道焊机器人离线编程软件，从工件模型中提取焊缝信息，;;OpenCASCADE建模引擎;;离线编程;; 7.采用中部槽等离子弧焊专用设备修复中部槽中板，选用熔覆电流190A、送粉速率46g/min和扫描速度30cm/min进行单道修复层的制备和多层多道修复层的制备，并使用金相显微镜2019年10期等离子;;中部槽;;弧焊;;多层多道;; 8.采用多层多道埋弧焊工艺制备的CrMoV低合金钢焊缝金属在经焊后热处理后，室温冲击韧性波动较大。 该文利用光学显微镜和扫描电镜对焊缝金属及裂纹扩展路径进行观察和分析，并利用扫描电镜对冲2021年11期多层多道焊;;冲击韧性;;裂纹起裂;;碳化物;; 9.采用有限元分析方法对附加超声冲击下电弧增材制造2219铝合金的过程进行数值模拟，并研究了其应力场变化以及工件变形情况的变化.结果表明，附加超声冲击能使多层多道沉积过程中沉积件边缘处;; 2219铝合金;;;;。

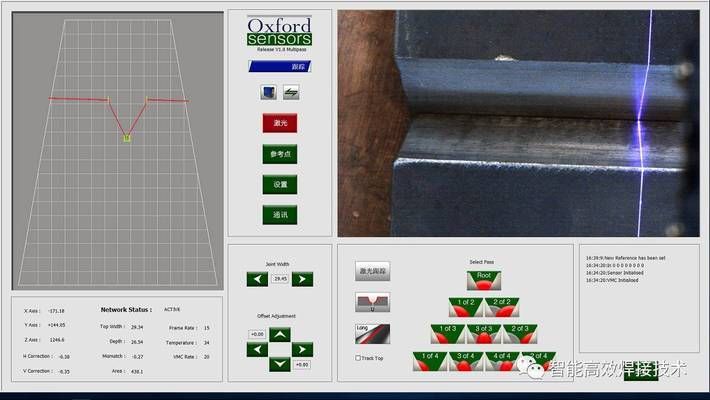

发那科机器人多层多道焊缝跟踪功能

多层多道焊对改善焊接性能有着特殊作用，它不仅由于焊接线能量小可以改善焊接接头的性能，而且由于后焊焊道对前一焊道及其热影响区进行再加热，使加热区组织和性能发生相变重结晶，形成细小的等轴晶，使塑性和韧性得到改善。 多层多道焊可以提高焊缝金属的质量，特别是塑性，这是因为后层(道)焊缝对前层(道)焊缝进行了一次正火处理，因而改善了二次组织。 对最后一道焊缝，可在其焊缝上再施焊一条退火焊道。 多层多道焊接方式是中厚板焊接的常用方式，并且一些高端的焊接领域，都要进行热处理。 机器人多层多道焊缝跟踪，选择北京创想激光焊缝跟踪系统，可实现激光视觉二维检测、非接触式三维跟踪。 目前支持发那科自适应多层多道焊接，第一层打底焊接并自动保存运动轨迹，第二，三层在第一层记录的轨迹上偏置焊接，最后一层偏置第一层轨迹盖面焊接。 也可实现最后一层在第一层记录轨迹上反方向摆焊盖面。 板子很厚无法一次性焊完、改善热形变，可采取多层多道焊接。 多层多道焊对改善焊接性能有着特殊作用，可提高焊缝金属的质量，特别是塑性。 多层焊包括多层单道焊和多层多道焊。 一层焊缝可以由若干道焊道组成，如果坡口角度小，熔敷一道就可以是一层，坡口角度较大，熔敷两道及以上焊道才能组成一层焊缝，就是多道焊。 所以在实际生产中都采用多层多道焊。 焊脚尺寸为10~12mm时，一般用两层三道来完成。 焊第一层(第一道)时，可采用较小直径的焊条及较大焊接电流，用直线形运条法，收尾与多层焊的第一层相同。 焊完后将熔渣清除干净。 焊第二道焊缝时，应覆盖不小于第一层焊缝的2/3，焊条与水平板的角度要稍大些，一般为45°~55°，以使熔化金属与水平板很好熔合。 焊条与焊接方向的夹角仍为65°~80°，用斜圆圈形或反锯齿形运条，焊接时应注意熔化金属与水平板要很好熔合焊接第三道焊缝时，应覆盖第二道焊缝的1/3~1/2。 焊条与水平板的角度为40°~45°，角度太大易产生焊脚下偏现象。 一般采用直线形运条法，焊接速度要均匀，不宜太慢，因为速度慢了容易产生焊瘤，使焊缝成形不美观。 如果第二道覆盖第一道太少时，第三道焊接时可采用斜圆圈运条法，运条时在垂直板上要稍作停留，以防止咬边，这样就能弥补由于第二道覆盖过少而产生的焊脚下偏现象。 如果焊接焊脚尺寸大于12mm以上的焊件时，可采用三层六道、四层十道来完成，如下图所示。 焊脚尺寸越大，焊接层数、道数就越多。 多层多道焊接技巧 1、控制好焊接电流，特别是当电流太小时容易夹渣。因此，焊接时电流要稍大点。 2、不运条或少运条，以减少变形。 3、每道焊缝焊完后，必须认真清理焊渣，以减少焊缝的焊接缺陷。

多层多道焊的特点及焊接手法-资源下载

多层多道焊的特点及焊接手法资源下载 快捷下载时，用户名和密码都是您填写的邮箱或者手机号，方便查询和重复下载(系统自动生成)。 如填写123，账号就是123，密码也是123。 三方登录: 温馨提示:如果因为网速或其他原因下载失败请重新下载，重复下载不扣分。 本文(多层多道焊的特点及焊接手法)为本站会员(小**)主动上传，金锄头文库仅提供信息存储空间，仅对用户上传内容的表现方式做保护处理，对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私，请立即通知金锄头文库(发送邮件至wenku@goldhoe.com或直接QQ联系客服)，我们立即给予删除!。

关于焊道,有要说的!什么是单道焊?多道焊?

高考注册VIP邮箱(特权邮箱，付费)免费下载网易官方手机邮箱应用中国大学视频公开课国际名校公开课赏课·纪录片付费精品课程北京大学公开课英语课程学习新人特价9.9专区新品热卖人气好物居家生活服饰鞋包母婴亲子美食酒水一卡通充值一卡通购买我的网易支付网易跨境支付免费邮箱VIP邮箱企业邮箱免费注册客户端下载关于焊道，有要说的!什么是单道焊?多道焊? 只需焊一条焊道就可完成整条焊缝的焊接称为单道焊. 需要熔敷两条或多条焊道才能完成整条焊缝的焊接称为多 只熔敷一层熔敷金属就能完成整条焊缝的焊接称为单层焊，层可以是一个焊道，也可是两个或多个焊道。 需要熔敷二层或多层熔敷金属才能完成整体焊缝的焊接称为多层焊。 将焊件接缝划分成若干段，按工艺规定的顺序对每段进行多层焊，最后完成整条焊缝的焊接称为分段多层焊。 仅从焊件的一面施焊就可完成整条焊缝的焊接称为单面焊。 先后从两面施焊才能完成整条焊缝的焊接称为双面焊。
