梯形钢屋架施工图的绘制是结构工程中的一项重要工作，其准确性直接影响到建筑的安全和质量，本文将探讨梯形钢屋架施工图的常见错误以及使用AutoCAD进行绘图的技巧，我们需明确梯形钢屋架的设计要求，包括尺寸、材料、连接方式等，并确保图纸符合相关规范，在绘制过程中，应避免常见的错误，如尺寸标注不准确、缺少必要的支撑细节、未按规定比例绘制等，为了提高绘图效率，可以分享一些AutoCAD绘图技巧，如利用图层管理复杂图形、运用对象捕捉精确定位、利用三维视图辅助设计等，通过这些方法，可以有效减少施工图中的错误，提高设计质量和施工效率。

梯形钢屋架施工图绘制方法

确定图纸幅面
- 根据设计需求选择合适的图纸幅面，如A0、A1、A2、A3、A4等，不同幅面尺寸不同，例如A3的尺寸为297×420mm，确保图纸能够清晰、准确地表达设计内容。
选择绘图比例
- 根据设计需要选择合适的绘图比例，钢结构施工图通常采用两种比例绘制，即杆件轴线与杆件截面和节点比例不同，轴线比例是截面和节点比例的1/2，要确保图纸上的尺寸与实际尺寸保持一致。
确定绘图布局

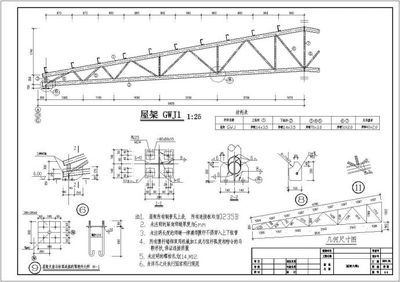

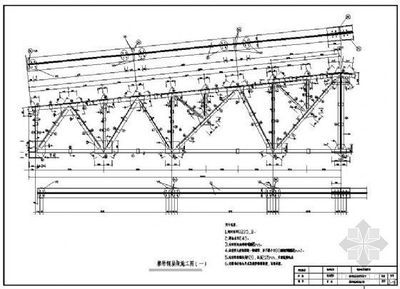

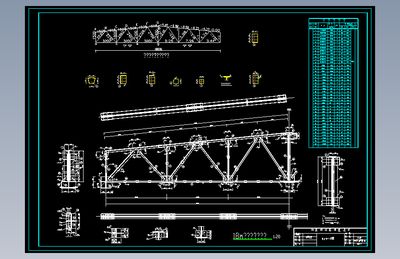

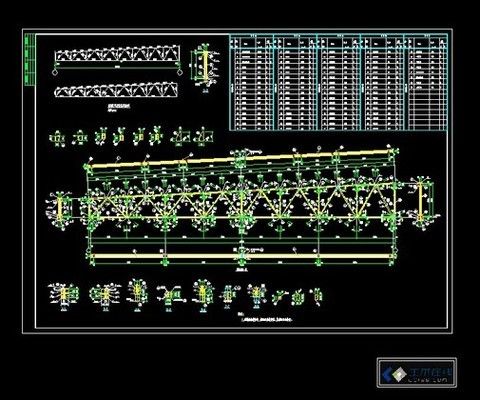

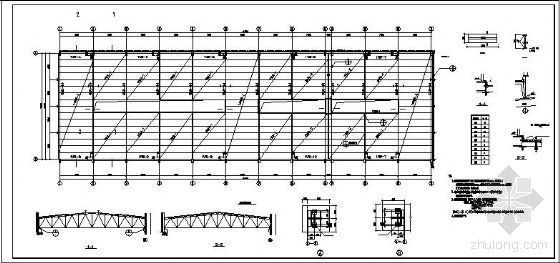

- 根据设计需求，确定合适的绘图比例和布局，为后续绘图打好基础，例如要规划好简图、屋架图（上下弦平面图）、端部侧视图、断面图、节点详图、材料表等内容在图纸上的位置。
绘制屋架各部分
- 按照设计要求，逐一绘制屋面梯形钢屋架的各个组成部分，包括钢柱、钢梁、支撑等。
线型和字体规范
- 使用规定的线型和字体进行绘图，例如要注意线宽组的选择，同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线；还要注意图线的画法，如虚线与实线、虚线与单（双）点画线等相交的情况，间隙宽度应不小于粗线宽度，且不小于0.7mm等；同时要保证图线与文字、数字和符号不重叠、混淆，不可避免时，应首先保证文字等的清晰。另外要使用规定的字体，确保图纸的清晰度和可读性。
标注尺寸和注释
- 对绘制的各个部分进行尺寸标注和必要的注释，尺寸的组成包括尺寸界线、尺寸线、起止符号、尺寸数字等，例如尺寸界线用细实线，一般与被注长度垂直，一端离开图样轮廓线不小于2mm，另一端超出尺寸线2 - 3mm；尺寸数字一般依其方向写在靠近尺寸线处，以便于施工时能够准确理解和操作。
检查和完善图纸
- 在完成初步绘制后，对图纸进行仔细检查和完善，确保图纸的准确性和完整性，如检查各部分尺寸是否准确、标注是否完整、图线和字体是否符合规范等。
绘图软件选择
- 可以使用专业的绘图软件，如AutoCAD等，来提高绘图效率和准确性，并且在绘制过程中，与相关人员进行充分沟通和协调，确保图纸能够满足各方需求，同时遵守相关规范和标准，确保图纸的合规性和合法性。
