房建梁钢筋图是建筑结构设计中不可或缺的一部分，它通过各种符号和标记来表达钢筋混凝土梁的构造细节，在解读这些图纸时，需要特别注意以下几个关键点：，1. **符号识别**：图纸上常见的符号包括钢筋编号、直径、间距、保护层厚度等。“Φ8@200”表示直径为8毫米的钢筋，间距为200毫米。，2. **材料标注**：钢筋混凝土梁的设计需要考虑材料的强度等级、抗拉强度、抗压强度等，这些信息通常以规范的形式给出，如《GB50010-2010》等。，3. **配筋率**：配筋率是指钢筋在混凝土中的体积与总体积的比例，合理的配筋率可以保证梁的承载能力和耐久性。，4. **施工要求**：图纸还应包含施工过程中的注意事项，如绑扎钢筋的顺序、搭接长度、接头设置等。，5. **安全系数**：设计时通常会考虑一定的安全系数，以确保结构的可靠性。，6. **抗震设计**：对于地震区的建筑，还需要关注梁的抗震设计要求，如抗震等级、抗震缝设置等。，解读房建梁钢筋图需要具备一定的专业知识和经验，以确保设计的合理性和安全性。

房建梁钢筋图的解读

房建梁钢筋图是建筑设计中的重要组成部分，它详细展示了梁的结构尺寸、钢筋的种类、数量、直径以及在梁中的位置等信息。以下是根据提供的搜索结果，对房建梁钢筋图的一些解读和绘制方法。

钢筋图的基本构成

在房建梁钢筋图中，通常会包含梁的编号、截面尺寸、钢筋的类型和数量等信息。例如，框架梁7，共3跨，宽300mm，高700mm，箍筋为HPB300的直径10mm的加密区间距100mm，非加密区间距200mm的双包戴肢箍筋，面筋为2根HRB400的直径25的通长钢筋，梁腰部有4根HRB400的抗扭钢筋。这些信息可以帮助施工人员准确地了解梁的结构和钢筋配置。

绘制梁钢筋图的方法

使用CAD软件绘制梁钢筋图是一个常见的做法。首先，需要打开AutoCAD软件，然后使用多段线工具绘制主梁的基本图形。接着，可以通过定义块和创建线性参数来施加拉伸动作，从而定义主梁的规格和长度属性，做成动态块。这样，在需要的时候，可以将块插入绘图空间，方便地绘制主梁配筋。此外，配筋的规格和间距可以随时修改，长度标注也可以自动生成。

钢筋图的详细标注

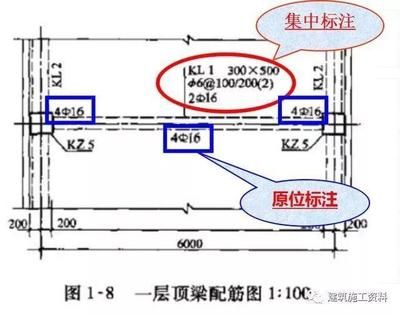

在梁钢筋图中，钢筋的标注是非常重要的。例如，标注钢筋的根数和直径，或者标注钢筋的直径和相邻钢筋中心距。这些标注通常采用引出线方式，以便于阅读和理解。此外，钢筋混凝土构件图示方法会假设混凝土为透明体，使得构件中的钢筋在施工图中可见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。

结语

综上所述，房建梁钢筋图是建筑设计中不可或缺的一部分，它包含了梁的详细结构和钢筋配置信息。通过使用CAD软件，可以方便地绘制和编辑梁钢筋图，确保施工的准确性和效率。在阅读钢筋图时，需要注意各种标注和符号的含义，以便正确理解和实施设计意图。
