承重墙测量是建筑施工中的一项重要工作，它涉及到对建筑图纸中标注的承重墙进行实际测量和验证，这一过程确保了建筑物的结构安全，防止因错误标注导致的结构问题。，在进行承重墙测量时，首先需要熟悉建筑图纸，了解承重墙的位置、尺寸以及与其他结构的连接情况，使用专业工具如激光测距仪或卷尺等进行实地测量，确保测量结果的准确性，在测量过程中，需要注意保护墙体表面，避免对墙面造成损伤。，通过承重墙测量，可以及时发现图纸与实际情况之间的差异，为后续的建筑施工提供准确的数据支持，这也有助于提高建筑质量，保障人们的生命财产安全。

一、基于建筑设计图纸的测量相关

（一）图纸中的标注与承重墙厚度测量

在建筑设计图纸中，承重墙通常会有明确的标注。一般来说，可以直接从图纸上获取承重墙的厚度信息。例如，可能会标注承重墙的厚度为24厘米（在一些常见建筑结构中），这是一种较为直接准确的测量方式（参考自[3]）。

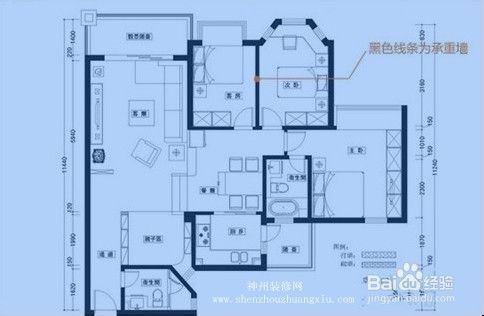

（二）通过图纸确定承重墙位置与尺寸关系

从图纸上确定承重墙的位置后，可以根据整个建筑的布局和尺寸关系来进一步分析承重墙的测量情况。比如在一个矩形建筑布局中，位于长边中心支撑梁下的承重墙，其长度可能与建筑的该边长相关，宽度则依据设计要求（如24厘米宽），这些尺寸信息都是确保建筑结构稳定的关键因素（参考自[1]）。

二、现场勘察测量相关

（一）超声波检测与承重墙内部结构测量

1. 原理
   • 超声波检测是一种非破坏性测试方法。通过发射超声波穿透墙体，根据超声波在墙体内部传播的速度、反射波等特性，来评估墙体内部结构的情况。例如，如果超声波传播速度在某一范围内，且反射波均匀，可大致判断承重墙内部结构均匀，没有明显的缺陷或空洞等情况（参考自[1]）。
2. 测量内容
   • 可以测量承重墙的有效承载部分的厚度等信息。例如，在检测到墙体内部存在钢筋结构时，通过超声波确定钢筋的分布深度，从而推断承重墙的实际有效承载厚度，这对于评估承重墙的承载能力有重要意义（参考自[1]）。

（二）钻芯取样测量

1. 取样操作与测量
   • 钻芯取样是直接从墙体上钻取一定尺寸的芯样，通常是圆柱形。芯样的直径可能根据检测设备和标准而定，如直径为100毫米左右的芯样。然后对芯样进行测量，包括其长度（这可以反映墙体的厚度部分信息）、直径等基本尺寸，并且分析芯样的材料组成、密实度等（参考自[1]）。
2. 强度测量
   • 通过对钻取芯样进行抗压强度等试验，可以测量出承重墙材料的实际强度数值。例如，在实验室中对芯样施加轴向压力直至破坏，得到的抗压强度值可以用来评估承重墙的承载能力，若抗压强度值符合设计要求的数值范围（如某混凝土承重墙设计抗压强度为C30，实测芯样抗压强度在C30上下合理范围内），则说明承重墙质量合格（参考自[1]）。
