杆件受拉受压侧判断（判断杆件哪一侧受拉或受压）

在工程结构分析中，杆件的受力状态是判断其安全性和稳定性的关键因素，为了准确确定杆件受拉或受压的一侧，需要对杆件进行详细的受力分析，这通常涉及以下步骤：，1. 识别杆件的几何形状和尺寸，了解其在不同荷载作用下的应力分布情况。，2. 利用材料力学原理，计算杆件在各种荷载（如轴向力、弯矩、剪力等）作用下的应力和变形。，3. 根据应力集中区域和材料的屈服强度，确定杆件可能首先发生破坏的区域。，4. 结合杆件的实际工作条件，如载荷类型、支撑方式、环境因素等，综合评估杆件的受力情况。，5. 通过比较不同位置的应力值，可以判定哪些部分处于受拉或受压状态。，6. 对于复杂的杆件系统，可能需要采用有限元分析方法来更准确地模拟实际受力情况。，正确判断杆件的受拉或受压侧对于确保结构安全至关重要。

判断杆件受拉受压侧的方法

判断杆件哪一侧受拉或受压是材料力学中的一个重要问题。以下是几种常见的方法：

1. 观察法

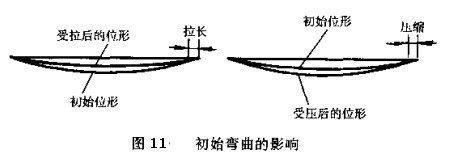

• 变形情况：当杆件受力并发生弯曲时，凸出的一侧受拉，凹进的一侧受压。例如，在弯矩作用下，杆件会挠曲，凸的一边变长是受拉的，而凹的一边变短是受压的。

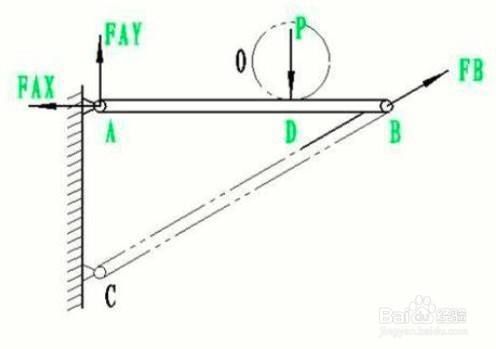

2. 力的方向性判断法

• 力的方向：根据静力学的相关知识算出杆件端点的受力大小及方向。如果力指向杆外，说明杆件受拉；如果力指向杆内，说明杆件受压。

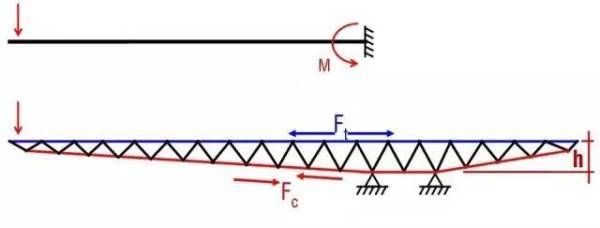

3. 弯矩图判断法

• 弯矩图：在内力分析时，可以画出弯矩图。弯矩图的正负可以帮助判断受拉和受压的区域。通常，荷载向下时，下面受拉为正弯矩，弯矩图在下面；上侧受拉为负弯矩，弯矩图在上面。

4. 截面法

• 截面法：通过假想地将杆件截开，并分析截面上的内力来判断杆件的受力情况。具体来说，可以假设一个截面，并假设该截面上的内力指向截面外（通常是拉力），然后通过计算来验证这个假设是否正确。如果计算结果与假设一致，则杆件确实受到拉力；如果不一致，则杆件受到压力。

5. 应力分析

• 应力分布：对杆件进行应力分析时，通常需要借助变形实验，根据实验中所观察到的杆件表面的变形现象，建立一些关于变形的假设，并作出由表及里的推测，以获得应力在截面上的分布规律。例如，轴向拉伸实验中，各横向线仍保持直线，任意两相邻横向线沿轴线发生相对平移，横向线仍然垂直于纵向线，纵向线仍然保持与杆件的轴线平行。

实际应用示例

• 梁的受力分析：在实际工程中，梁在荷载作用下通常会下弯。在这种情况下，中性轴以下的部分受拉，以上部分受压。
• 柱的受力分析：对于柱这种受压构件，如果存在偏心压缩问题，凸起面一定是受拉面。

总结

判断杆件哪一侧受拉或受压需要结合实际情况和理论知识进行综合分析。常用的判断方法包括观察法、力的方向性判断法、弯矩图判断法和截面法。通过这些方法，可以准确地确定杆件的受力情况，从而进行进一步的强度分析和设计。
