在房屋钢筋结构设计图中，关键尺寸的识别对于确保建筑的安全和功能性至关重要，以下是一些步骤和方法来帮助您理解并识别这些关键尺寸：，1. **了解图纸格式**：熟悉设计图的布局和格式，常见的设计图包括平面图、立面图、剖面图等，每种图都有其特定的表达方式和标注方法。，2. **观察标注**：图纸上通常会有详细的标注，如直径、长度、间距等，这些标注通常位于钢筋的旁边或交叉点处。，3. **识别钢筋类型**：不同的钢筋有不同的规格和用途，HRB400表示高强度热轧带肋钢筋，而HPB235表示低强度热轧光圆钢筋。，4. **关注尺寸单位**：注意图纸上的尺寸单位，如毫米（mm）、厘米（cm）或英寸（in），确保您理解这些单位的转换关系。，5. **检查比例尺**：如果图纸上有比例尺，请确保您知道如何解读它，比例尺可以帮助您确定实际尺寸与图纸尺寸之间的关系。，6. **参考标准图集**：如果您不熟悉某个特定类型的钢筋，可以查阅相关的标准图集或规范，以获取更详细的信息。，7. **咨询专业人士**：如果您对图纸中的某个部分有疑问，最好咨询有经验的建筑师或工程师，他们可以提供专业的指导和解释。，通过遵循这些步骤，您可以更好地理解和识别房屋钢筋结构设计图中的关键尺寸，从而确保建筑的安全性和功能性。

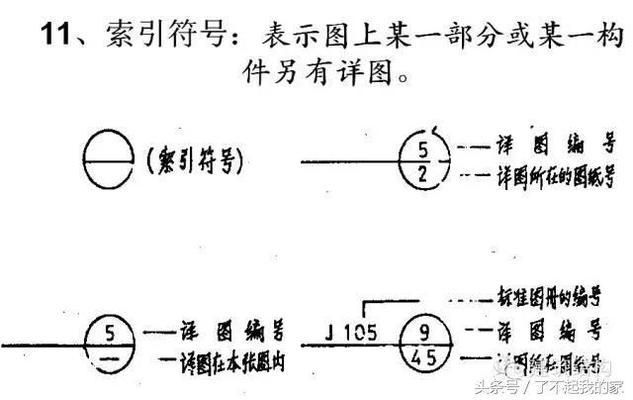

房屋钢筋结构设计图怎么看图纸（如何识别钢筋结构设计图中的关键尺寸）钢结构桁架施工第1张

一、查看的基本顺序

先看设计施工说明
- 这部分内容会介绍建筑的基本情况、施工材料和注意事项等。通过阅读设计施工说明，可以对整个建筑工程有一个总体的认识，了解一些基本的设计要求和规范，这对于后续理解钢筋结构设计图中的具体内容非常重要。例如，会说明地基承载力、地震设防烈度、构造柱和圈梁的设计变化、材料的标号等信息。
再看平面图、立面图、剖面图
- 平面图
  - 可以了解到楼层各种预制构件（如果有）的名称、编号、相对位置、定位尺寸及其与墙体的关系等；对于现浇楼层结构平面图，能看到轴线号、轴线尺寸、梁的位置和编号、板的厚度和标高及配筋情况等。
- 立面图
  - 有助于从建筑物的侧面视角了解结构的外形、高度等信息，结合平面图可以对建筑的整体外观和结构布局有更直观的感受。
- 剖面图
  - 像基础详图这种剖面图，能够表明基础的细部形状、大小、材料、构造及埋置深度等；对于楼层结构，剖面图可以展示梁、板、墙、圈梁之间的关系等内部结构信息。
最后看结构图
- 结构图中包含了钢筋相关的具体信息，例如钢筋的配置情况、钢筋的直径、数量、相邻钢筋中心距等信息的标注等。

二、关于钢筋的查看要点

钢筋图示方法及识别
- 在构件结构图中，画钢筋用粗实线，画构件的外形轮廓线用细实线；在构件的断面图中，画钢筋的截面则用粗圆点。这样可以通过线条的粗细和类型来区分钢筋和构件轮廓等元素。
钢筋尺寸标注
- 钢筋的直径、数量或相邻钢筋中心距一般采用引出线方式标注，有两种常见形式：
  - 标注钢筋的根数和直径，如梁内受力筋和架立钢筋。
  - 标注钢筋的直径和相邻钢筋中心距，如梁、柱内箍筋和板内钢筋。钢筋简图中的尺寸，受力筋的尺寸按外皮尺寸标注，箍筋的尺寸按内包尺寸标注。
钢筋方向标识
- 钢筋工程图纸上的钢筋方向一般用箭头表示，箭头的指向即表示钢筋的方向，箭头的起点通常指向钢筋的起点，箭头的终点通常指向钢筋的终点。如果箭头是水平的，表示钢筋的布置方向为水平方向；如果箭头是垂直的，表示钢筋的布置方向为垂直方向。除了箭头之外，还可能会有其他表示钢筋方向的符号，比如圆圈或者斜线等，这些符号的具体含义需要根据具体的图纸和设计要求进行理解和解读。
钢筋符号的理解
- 钢筋符号是指图纸上用于表示钢筋种类、数量、位置、弯曲方向、粘结长度等信息的一系列符号和标记。例如，钢筋型号中D表示直径，H表示高度，L表示长度，B表示宽度；钢筋数量可在相应位置上画出横向或纵向的线，并标明钢筋的数量和直径；粘结长度用一段带箭头的线表示钢筋与混凝土的粘结长度等。

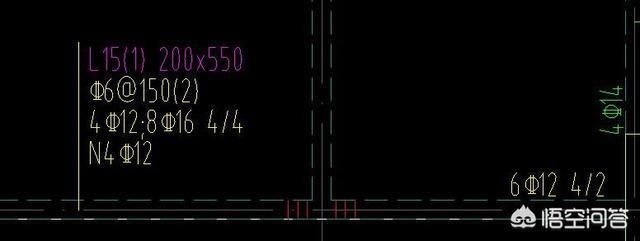

钢筋标注（集中标注/原位标注）

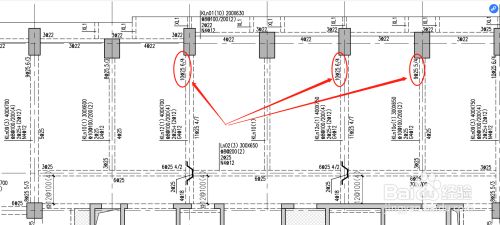

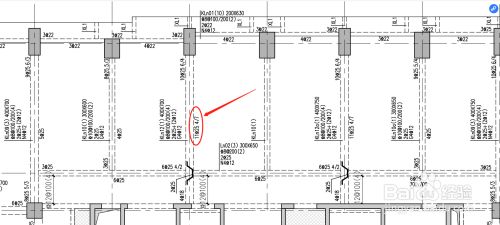

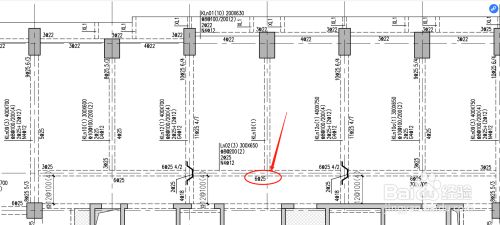

- 要了解集中标注和原位标注所代表的意思。集中标注是对梁或柱等构件的通用信息标注，原位标注则是针对构件特定位置的特殊标注，原位标注优先于集中标注。例如在梁的钢筋标注中，通过集中标注可以知道梁的通用配筋情况，而原位标注可能会针对梁的某些跨进行特殊的配筋调整。
