房屋钢架结构图怎么画的（cad绘制钢架结构图标注规范cad详细操作步骤）

房屋钢架结构图的绘制是建筑设计和施工中的重要环节，它不仅需要精确地表达出钢架的结构布局，还要确保图纸的清晰和易于理解，以下是在CAD软件中绘制房屋钢架结构图的详细步骤：，1. 打开CAD软件，新建一个文件，并设置合适的单位和图层。，2. 根据设计要求，使用直线工具绘制主梁、次梁和支撑构件。，3. 利用圆弧工具绘制节点板和连接件。，4. 标注尺寸时，应遵循国家标准或设计规范，包括长度、宽度、高度等。，5. 对于复杂结构，可以使用注释工具添加文字说明。，6. 完成所有构件绘制后，检查图纸的准确性和完整性。，7. 保存图纸，并准备进行下一步的施工或审核工作。，通过以上步骤，可以有效地在CAD中绘制出符合规范的房屋钢架结构图。

一、看懂钢结构图纸基本要素

在画房屋钢架结构图之前，需要先看懂钢结构图纸的一些基本要素：

• 构件代号：要记住一些基本的构件代号，如wlt屋面檩条、qlt墙面檩条、yc隅撑、xg系杆、sc水平支撑、zc柱间支撑、gl钢梁、gz钢柱等。
• 尺寸标注含义：理解这些构件尺寸标注的意思，像h型钢、c型檩条、圆钢等的标注含义。
• 实物印象：在脑海里有一些基本的实物印象，可以找个简单的厂房先看看，对应了解各个构件。

二、准备工作

1. 收集资料
   • 如果有原房屋图纸，可以在上面标注实量尺寸；如果没有，就按量得的尺寸和草图画图。量房时主要关注尺寸，位置其次，大致标明即可。
2. 软件选择与熟悉
   • CAD软件：可以使用常见的CAD软件来绘制。如果是绘制钢结构拆图，例如在CAD中进行钢结构拆图时，可按1:1画钢架大样，然后根据平面布置给钢梁、钢柱、系杆、水平支撑、柱间支撑等构件编号（根据构件的尺寸、规格、材质、零件板的位置和形状）等一系列步骤进行。
   • 其他软件辅助：例如安装天正软件，对绘制钢结构CAD阁楼平面、剖面、立面图可能有帮助。

三、绘制过程

1. 框架绘制

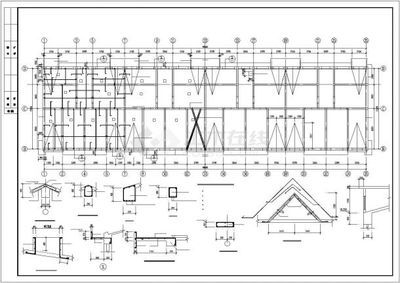

   • 确定比例和布局：确定好绘图比例，按比例绘制钢架的整体框架，例如先绘制钢柱的位置和形状。一般从整体到局部进行绘制，先画出主要的结构框架，如建筑物的轮廓、柱子的位置等，可以利用CAD中的直线工具按照尺寸要求绘制直线来表示柱子和梁等主要结构构件。比如要画一个矩形的建筑框架，就用直线工具绘制四条边，在绘制过程中可借助正交模式（如在CAD中按F8打开正交）保证线条横平竖直，方便按照尺寸准确绘制。
   • 绘制梁和系杆等：接着绘制钢梁、系杆等连接结构，根据设计尺寸确定其长度、宽度和连接位置。例如系杆的绘制，在确定好与柱子的连接点后，用直线工具画出系杆的线条表示其走向。
2. 构件细化
   • 标注尺寸和规格：对绘制好的构件进行尺寸标注，明确每个构件的长度、宽度、厚度等规格信息。在CAD中可使用标注工具进行标注，如线性标注用于标注直线长度，半径标注用于标注圆弧半径等。

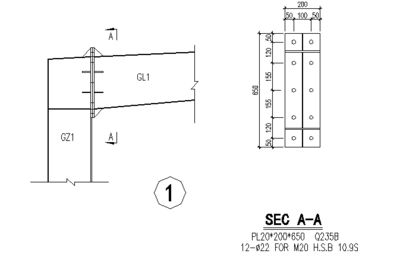

   • 绘制连接节点：绘制钢结构的连接节点，如梁柱连接节点、梁梁连接节点等。节点的绘制要准确表示出连接方式，如焊接、螺栓连接等。如果是焊接连接，可以用特定的符号（如在CAD中ml命令可用于绘制焊缝，画好后打开修改）来表示焊缝的位置和类型等。
3. 添加细节和标注
   • 添加其他构件：根据实际结构添加如隅撑、水平支撑、柱间支撑等构件，并准确绘制其位置和形状。
   • 文字说明：添加文字说明，注明构件的材质、型号等信息。例如在CAD中使用文本工具输入文字，如标注某根钢梁的钢材型号为Q235B等。
   • 剖面图绘制（如果需要）：如果要完整表示结构，可能需要绘制剖面图。绘制剖面图时，确定剖切位置和方向，然后按照剖切后的结构形状进行绘制，如画出内部的梁、柱连接关系，以及钢板的层数等。
