屋架垂直支撑是建筑施工中的关键部分，其施工要点包括：确保屋架的垂直度和水平度符合设计要求，这通常通过使用激光水平仪和垂直仪进行测量，屋架的安装应稳固可靠，避免因振动或荷载导致变形或损坏，屋架与基础的连接必须牢固，以防止由于地基不均匀沉降引起的结构问题，在施工过程中，还需注意材料的选择和加工质量，确保所有部件都符合规格要求，施工人员需要严格遵守安全操作规程，确保施工过程的安全。

屋架垂直支撑图片

屋架垂直支撑是屋顶结构中的重要组成部分，用于确保屋架的稳定性，抵抗各种荷载作用，如风荷载、雪荷载等。以下是关于屋架垂直支撑的相关信息和图片描述。

屋架垂直支撑的作用

屋架垂直支撑的主要作用是保证屋架的整体稳定性和抗倾斜能力。在钢结构厂房中，垂直支撑能够将平面结构联结成整体空间结构，增强钢结构厂房的整体稳定和空间刚度。特别是在有吊车的厂房中，柱间支撑分上部和下部两种，分别位于吊车梁上部和下部，用以承受作用在山墙上的风力并保证厂房上部的纵向刚度，以及承受上部支排传来的力和吊车梁传来的吊车纵向制动力，并把它们传至基础。

屋架垂直支撑的类型

屋架垂直支撑通常包括上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、垂直支撑及系杆等。这些支撑共同作用，确保屋架在各种荷载作用下的稳定性。例如，上弦横向水平支撑和下弦横向水平支撑能够增强整体刚度，保证屋架上弦或尽面梁上冀缘的侧向稳定，并将山墙抗风柱传来的风力传递到纵向排架柱。

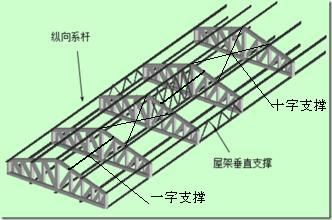

屋架垂直支撑的图片描述

虽然我无法直接提供图片，但根据搜索结果，您可以参考以下描述来想象屋架垂直支撑的结构：

• 上弦横向水平支撑：这是一道设置在屋架上弦平面的支撑，通常在伸缩缝区段内两端各设一道。它的作用是增强屋架的整体刚度，并保证屋架上弦的侧向稳定。

• 下弦横向水平支撑：这是一道设置在屋架下弦的支撑，当屋架下弦设有挂吊车或其他设备产生水平力时，或者当抗风柱与屋架下弦连接，抗风柱风力传至下弦时，能够保证水平力或风力传至排架柱。

• 纵向水平支撑：这是一道设置在屋架下弦平面靠近支座端部节间的支撑，保证横向水平力的纵向分布，增强排架的空间工作，提高厂房刚度。

• 垂直支撑：这是一道设置在屋架垂直平面的支撑，通常在伸缩缝两端第一或第二柱间内，于屋架支座处设置，用以防止在吊车工作时（或有其他振动时）屋架下弦的侧向移动。

以上描述可以帮助您更好地理解屋架垂直支撑的设计和功能。如果您需要具体的图片，建议您访问相关的建筑结构网站或咨询专业的建筑师和工程师。
