多层多道焊技术是一种焊接方法，其中多个焊缝层被焊接在一起以形成复杂的结构，这种方法在许多工业应用中非常有用，如制造大型和复杂形状的金属部件。，操作指南：，1. 准备工作：确保所有工具和设备都处于良好工作状态，检查焊接材料是否合适，并准备好所需的焊接参数。，2. 焊接顺序：根据设计要求，选择正确的焊接顺序，后层(道)焊缝对前层(道)焊缝，前层(道)焊缝对前层(道)焊缝，以确保焊缝的正确连接和强度。，3. 焊接过程：使用适当的焊接方法和参数进行焊接，这可能包括电弧焊、气体保护焊或其他适合特定材料的焊接技术。，4. 检查和测试：完成焊接后，进行必要的检查和测试以确保焊缝的质量，这可能包括视觉检查、射线检测或其他测试方法。，5. 清理和维护：清理焊接区域并进行必要的维护工作，以确保其安全和功能性。，通过遵循这些步骤，可以确保多层多道焊技术的成功应用，并满足特定的工程要求。

多层多道焊技术操作指南

概念解释

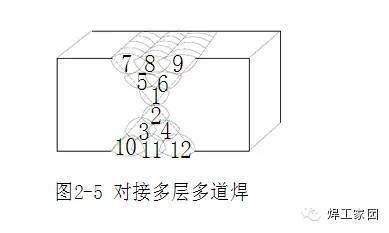

多层多道焊是一种常见的焊接技术，它涉及到在同一个焊缝上进行多次焊接，每次焊接都形成一个新的焊道。这种技术可以提高焊缝金属的质量，尤其是塑性，因为它能够改善焊接接头的性能，并且通过后焊焊道对前一焊道及其热影响区进行再加热，使加热区组织和性能发生相变重结晶，形成细小的等轴晶，从而提高塑性和韧性。

操作步骤

准备工作

在开始多层多道焊之前，需要准备好所有的工具和材料。这包括选择合适的焊条或焊丝，调整焊接设备的参数，如焊接电流和电压，以及准备好的焊接区域，确保没有油脂、锈迹或其他污染物。

第一层焊接

对于第一层焊接，通常采用较小直径的焊条及较大的焊接电流，使用直线形运条法。收尾与多层焊的第一层相同。焊完后，必须清除干净熔渣，以减少焊缝的焊接缺陷。

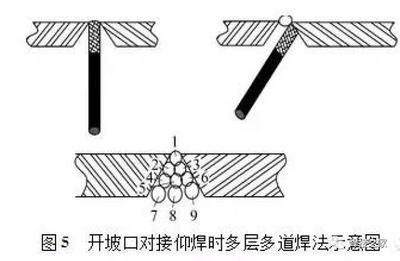

后续层焊接

在焊接后续的焊道时，应该覆盖不小于前一层焊缝的2/3。焊条与水平板的角度要稍大些，一般为45°~55°，以使熔化金属与水平板很好地熔合。焊条与焊接方向的夹角仍为65°~80°，使用斜圆圈形或反锯齿形运条。需要注意的是，焊接速度要均匀，不宜过慢，以免产生焊瘤，使焊缝成形不美观。

特殊情况下的操作

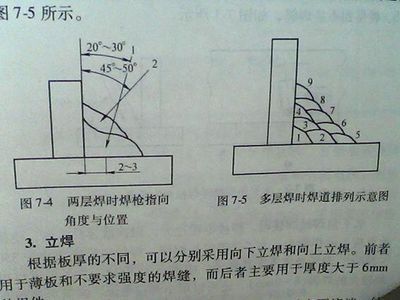

对于焊脚尺寸大于12mm以上的焊件，可能需要采用三层六道、四层十道等方式来完成。在这种情况下，焊脚尺寸越大，焊接层数、道数就越多。

注意事项

• 控制焊接电流：焊接时电流要适中，过大或过小都会影响焊接质量。电流太小容易导致夹渣，而电流过大则可能导致烧穿焊件。
• 减少变形：在焊接过程中，尽量减少运条或不运条，以减少焊接变形。
• 清理焊渣：每道焊缝焊完后，必须认真清理焊渣，以减少焊缝的焊接缺陷。

结语

多层多道焊技术是一种精细的焊接工艺，需要焊工具备较高的技术水平和丰富的实践经验。通过合理的选择焊接参数和正确的操作方法，可以有效地提高焊接质量和效率。
