厚钢板焊接预热温度是确保焊接质量和效率的关键因素，上海)智能科技有限公司提供的讯达电热预热系统，能够根据不同的材料和厚度自动调整预热温度，以提供最佳的焊接效果，该系统采用先进的传感器技术来监测和控制预热温度，确保在焊接过程中钢板达到理想的加热状态，从而减少热应力和裂纹的产生，提高焊接接头的机械性能和耐久性，通过精确控制预热温度，可以显著提高焊接效率，并降低能耗，为制造商带来经济效益。

厚钢板焊接预热温度设置的相关因素

• 一、材料因素
  • 钢材类型：不同类型的钢材，其预热温度要求不同。例如高碳钢、低合金钢、耐热钢、高合金钢等在焊接时通常需要预热，且预热温度随材质而变化，而低碳钢在特定情况下（如环境温度低于5℃或者钢板厚度超过一定数值）才需要预热。像Q345C（相当于16Mn）这种钢材，厚度在15mm以上时一般需要预热，预热温度大约为200℃；对于普通碳钢，如果厚度超过25.4mm（如30mm厚），参照相关标准，预热温度一般至少是80℃以上；耐热钢根据不同情况，可能需要到120℃以上。
  • 碳当量：国际焊接学会推荐的碳当量公式CE(IIW)=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15（%）（式中的元素符号均表示该元素的质量分数）主要适用于中、高强度的非调质低合金高强度钢（σb = 500 - 900MPa）。当板厚小于20mm，CE(IIW)<0.40%时，钢材淬硬倾向不大，焊接性良好，不需预热；CE(IIW)=0.40% - 0.60%，特别当大于0.5%时，钢材易于淬硬，焊接前需预热（一般企业选择厚度≥40mm时预热）。
• 二、厚度因素
  • 一般来说，即使是低碳钢，当钢板厚度超过30mm，理论上就需要预热100℃；对于某些特定钢材，如厚度达到15mm以上的Q345C就需要预热到约200℃。对于更厚的钢板，往往需要更高的预热温度，但也需要考虑其他因素综合确定。
• 三、焊接工艺因素
  • 焊接方式：手工焊接、自动化焊接和气体保护焊等不同的焊接方式，对预热温度的控制要求也不同。例如对于某些合金钢和高强度钢，可能需要更高的预热温度和低速焊接。
  • 焊接位置：不同的焊接位置可能会影响预热温度的选择，因为不同位置的散热条件等有所差异，但搜索结果未给出明确不同焊接位置对应的预热温度差异数值。
• 四、环境因素

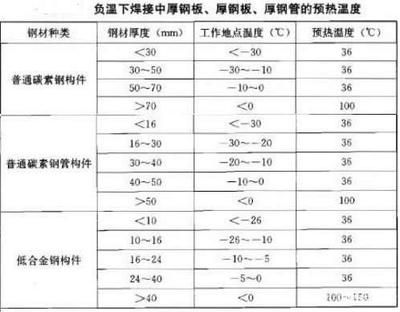

  • 环境温度：如果环境温度低于5℃，哪怕是低碳钢焊接也需要预热100 - 150℃。在高温、湿度大的环境中，也需要提高预热温度以确保焊接质量。
  • 湿度和风速：湿度大或者风速较大时，热量散失快，可能需要提高预热温度，不过搜索结果未明确给出具体湿度、风速数值对应的预热温度调整幅度。

预热温度的一般范围及特殊情况

• 一、一般范围

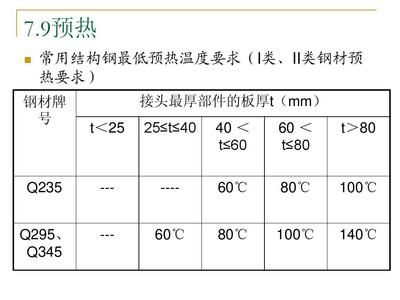

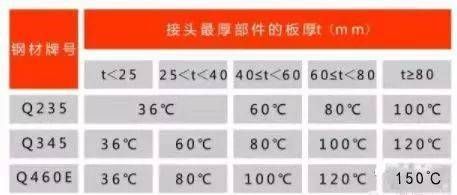

  • 厚板焊接预热温度通常控制在100 - 200℃之间。一般情况下，预热温度控制在其熔点的50 - 150℃左右比较合适，但这只是一个大致的范围，实际应用中需要根据上述各种因素进行调整。
• 二、特殊情况
  • 对于一些合金钢和高强度钢，由于其材料特性，可能需要更高的预热温度。同时在焊接拘束应力大、厚壁焊件或者特殊重要构件的焊接时，也需要谨慎确定预热温度，并且在一些情况下可能还需要配合其他工艺措施，如采用合适的焊后热处理等，来确保焊接质量。

预热的注意事项

• 保证焊接环境的干燥和干净，不得有油脂和水分存在。
• 预热的区域应该比焊接区域稍微大一些，目的是为了保证焊接时加热均匀。
• 预热温度的控制需要根据实际情况进行调整。如果预热温度过高或过低，都会影响焊接质量。
• 预热后应及时进行焊接操作，不得出现延时现象。对于大面积厚板的焊接，还需要进行分段焊接或者采用焊接转移的方式来控制焊接变形。
