厂房内部结构设计要点（厂房平面设计与生产工艺得影响）

赤峰钢结构设计公司昨天1阅读0评论

厂房内部结构设计是确保生产效率和产品质量的关键因素，本文旨在探讨厂房平面设计与生产工艺之间的相互影响，并提出相应的设计要点。，厂房平面设计需要考虑到生产线的布局，以确保生产流程的顺畅性和灵活性，合理的生产线布局可以缩短物料运输距离，减少生产环节间的等待时间，从而提高生产效率，厂房平面设计还应考虑设备的安装和维护方便性，以及员工的操作空间和安全通道。，生产工艺对厂房内部结构设计也有着重要影响，不同的生产工艺对厂房内部环境的要求不同，如电子制造业需要洁净室，食品加工行业则需要严格的卫生条件，在设计厂房时，需要充分考虑生产工艺的特点，以满足特定的生产需求。，厂房内部结构设计应综合考虑生产线布局、生产工艺要求以及员工操作和安全等因素，通过合理的设计，可以实现生产效率的最大化和产品质量的提高。

厂房内部结构设计要点

厂房内部结构设计是确保生产活动高效、安全进行的关键。以下是根据给定的搜索结果总结的几个设计要点：

1. 生产工艺与平面设计的关系

生产工艺流程：不同的生产工艺流程对厂房的平面设计有不同的要求。例如，直线布置适用于规模不大、吊车负荷较轻的车间，而垂直布置则适用于大、中型车间，因为它们需要复杂的建筑结构，但在工艺布置和生产运输上有优势。
生产设备布置：生产设备的大小、布置方式及设备的进出与安装要求直接影响到厂房的平面布局、跨度大小与跨间数，同时也影响到大门尺寸与柱距尺寸等。

2. 抗震设计

结构布局：在设计时，要从结构的总体布局出发，均匀分布和平衡厂房的重量和刚度，确保结构的受力均匀，避免因结构应力的不均匀导致在地震时引起局部结构的过度变形。
防震缝设计：对于钢结构厂房，要合理设计防震缝，以提高厂房的抗震性能。例如，对于总高度低于16m的钢结构厂房，防震缝的宽度需控制在13mm左右，对于总高度大于20m的钢结构厂房，宽度需增加至20mm左右。

3. 防火隔热设计

防火涂料：钢结构厂房设计时要做好相应的防火设计，可以在钢结构的表面上涂上防火涂料，促进钢结构耐火性能的提升。
防火分区：合理划分厂房的防火分区，按照消防规范要求合理控制消防疏散口、消防疏散距离和消防疏散路线。

4. 防腐设计

防腐涂料：钢结构在氧气和水分的作用下容易发生氧化反应，出现钢结构的腐蚀现象。因此，在前期要加强对钢结构的防腐设计，避免在潮湿环境中钢结构发生严重的腐蚀现象。现阶段，主要是在钢构件表面涂上防锈防腐涂料对表面进行保护。

5. 支撑系统设计

屋盖支撑系统：钢结构工业厂房的屋盖支撑系统包括屋面支撑、柱间支撑，在进行设计时要综合考虑厂房的屋顶结构、厂房总高度、生产设备振动等问题，确保支撑系统的可行性和合理性。

6. 节点连接设计

节点连接方式：钢结构工业厂房的钢结构之间存在许多的连接节点，在实际使用过程中，当交接部位处理不当，出现连接不协调等问题会导致结构的稳定性降低，增加安全故障风险。因此，在设计过程中，要处理好钢结构之间的衔接关系，保障整体的协调性和稳定性。

7. 生活间设计

生活间组成及设备布置：生活间应尽量布置在车间主要人流出入口处，且与生产操作地点有方便的联系，并避免工人上、下班时的人流与厂区内主要运输线的交叉。生活间应有适宜的朝向，使之获得较好的采光、通风与日照。同时，生活间的位置也应尽量减少对厂房天然采光与自然通风的影响。

通过上述设计要点，可以确保厂房内部结构既能满足生产需求，又能保证安全性和经济性。

厂房平面设计优化技巧

钢结构厂房抗震技术

防火涂料选择与应用

钢结构防腐处理方法

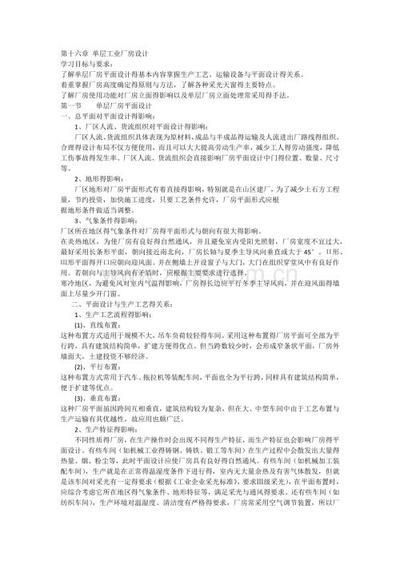

厂房建筑设计要点.doc

厂房建筑设计要点.doc 《厂房建筑设计要点.doc》由会员分享，可在线阅读，更多相关《厂房建筑设计要点.doc(6页珍藏版)》请在咨信网上搜索。 1、第十六章单层工业厂房设计学习目标与要求:了解单层厂房平面设计得基本内容掌握生产工艺、运输设备与平面设计得关系。着重掌握厂房高度确定得原则与方法，了解各种采光天窗得主要特点。了解厂房使用功能对厂房立面得影响以及单层厂房立面处理常采用得手法。第一节单层厂房平面设计一、总平面对平面设计得影响:1、厂区人流、货流组织对平面设计得影响:厂区人流、货流组织具体表现为原材料，成品与半成品得运输及人流进出厂路线得组织。厂区人流、货流组织会直接影响厂房平面设计中门得位置、数量、尺寸等。 2、地形得影响:厂。 2、区地形对厂房平面形式有着直接得影响，特别就是在山区建厂，为了减少土石方工程量，节约投资，加快施工进度，只要工艺条件允许，厂房平面形式应根据地形条件做适当调整。 3、气象条件得影响:厂区所在地区得气象条件对厂房得平面形式与朝向有很大得影响。在炎热地区，为使厂房有良好得自然通风，并且避免室内受阳光照射，厂房宽度不宜过大，最好采用长条形平面，朝向接近南北向，厂房长轴与夏季主导风向垂直或大于45。形、形平面得开口应朝向迎风面。并在侧墙上开设窗子与大门，大门在组织穿堂风中有良好作用。若朝向与主导风向有矛盾时，应根据主要要求进行选择。 3、风面得墙面上尽量少开门窗。二、平面设计与生产工艺得关系:1、生产工艺流程得影响:(1)、直线布置:这种布置方式适用于规模不大，吊车负荷较轻得车间。采用这种布置得厂房平面可全部为平行跨，具有建筑结构简单，扩建方便得优点。但当跨数较少时，会形成窄条状平面，厂房外墙面大，土建投资不够经济。 (2)、平行布置:这种布置方式常用于汽车、拖拉机等装配车间，平面也全为平行跨，同样具有建筑结构简单，便于扩建等优点。 (3)、垂直布置:这种厂房平面虽因跨间互相垂直，建筑结构较为复杂，但在大、中型车间中由于工艺布置与生产运输有其优越性，故应用也颇广泛。 2、生产特征得影响:不同性质得厂房，在生产操作时会出。 4、现不同得生产特征，而生产特征也会影响厂房得平面设计。有些车间(如机械工业得铸钢、铸铁、锻工等车间)在生产过程中会散发出大量得热量、烟、粉尘等，此时平面设计应使厂房具有良好得自然通风。有些车间(如机械加工装配车间)，生产就是在正常得温湿度条件下进行得，室内无大量余热及有害气体散发，但就是该车间对采光有一定得要求(根据工业企业采光标准，要求级采光)，在平面布置时，应综合考虑它所在地区得气象条件、地形特征等，满足采光与通风得要求。还有些车间(如纺织车间)，生产环境对温湿度、清洁度有严格得要求，厂房常采用空气调节装置，所以厂房平面宜采用联跨整片式，以减少空调负荷。 3、生产设备布置得影响:生产设备得。 5、大小与布置方式及设备得进出与安装要求直接影响到厂房得平面布局、跨度大小与跨间数，同时也影响到大门尺寸与柱距尺寸等。 4、运输设备得影响:吊车也称行车，就是单层厂房中被广泛采用得起重设备，主要有三种类型。三、单层厂房常用得平面形式:厂房平面形式与工艺流程、生产特征、生产规模等有直接得关系。常用得平面形式有矩形、方形、L形、形、形等。下面介绍最常用得平面形式。 1、矩形平面:(1)、平行多跨组合平面(2)、跨度相互垂直布置组合平面2、L形、形、形平面:L、形平面得特点就是厂房各部分宽度不大，外围护结构周长较长，在外墙上可以多设门窗，使厂房室内有良好得采光通风，从而改善了室内劳动条件。四、。 6、生活间设计:1、生活间得组成及设备布置:(1)、生产卫生用房:包括浴室、厕所、存衣室、盥洗室等。我国卫生部主编得工业企业设计卫生标准(TJ3679)，将一般工业企业按卫生特征分为四级，每一级都有它最基本得生产卫生用房。 (2)、生活福利用房:包括休息室、女工卫生室、吸烟室、厕所、饮水间、小吃部、保健室等。 (3)、行政办公用房:包括党、政、工、团办公室及会议室、值班室、计划调度室等。 (4)、生产辅助用房:包括工具室、材料库、计量室等。 2、生活间设计原则:(1)、生活间应尽量布置在车间。 7、主要人流出入口处，且与生产操作地点有方便得联系，并避免工人上、下班时得人流与厂区内主要运输线(火车、汽车等)得交叉，人数较多集中设置得生活间以布置在厂区主要干道两侧且靠近车间为宜。 (2)、生活间应有适宜得朝向，使之获得较好得采光、通风与日照。同时，生活间得位置也应尽量减少对厂房天然采光与自然通风得影响。 (3)、生活间不宜布置在有散发粉尘、毒气及其她有害气体车间得下风侧或顶部，并尽量避免噪声振动得影响，以免被污染与干扰。

钢结构工业厂房设计时要注意的问题|钢结构

由于钢结构工业厂房的施工速度较快、施工成本较低和施工结构美观等优点，逐渐代替混凝土建筑获得了越来越多的认可和青睐。但在实际设计和施工过程中，也暴露出了一定的问题，影响着钢结构工业厂房的质量安全。因此，需要在设计过程中，加强对潜在问题的研究和把控，最大限度地保障钢结构厂房的安全品质，促进经济效益和使用效益的增加。 1、抗震设计我国部分地区地震频发，在设计时要强化钢结构工业厂房的抗震性能，保障厂房的结构稳固和生产安全。首先，在设计时，要从结构的总体布局出发，均匀分布和平衡厂房的重量和刚度，确保结构的受力均匀，避免因结构应力的不均匀导致在地震时引起局部结构的过度变形。其次，在以往的钢结构厂房设计时没有过多考虑防震缝的设计，导致厂房的抗震性能较低，要以国家相关抗震设计标准为基础，结合厂房实际情况，合理设计防震缝。对于总高度低于16m的钢结构厂房，防震缝的宽度需控制在13mm左右，对于总高度大于20m的钢结构厂房，宽度需增加至20mm左右。最后，在设计时要保证钢结构支护形式的科学合理。根据具体的抗震需求合理安排柱子数量、柱网形式、柱网间距等，提升钢结构厂房的减震性能。 2、防火隔热设计对于钢结构而言，当受热温度达到100的时，钢材的抗拉强度会随着温度的升高而逐渐降低;当受热温度达到250以上时，钢材的抗拉强度会有所提升，但其塑性会随之下降;当受热温度超过250时，钢材会出现徐变现象;当温度突破500时，钢材强度会大大降低，导致钢结构出现断裂、坍塌现象。因此，钢结构厂房设计时要做好相应的防火设计。首先，可以采用混凝土浇筑来提升钢结构的保温隔热性能。其次，可以根据厂房的耐火等级需求选择合适的防火涂料并涂在钢结构的表面上，促进钢结构耐火性能的提升。最后，合理划分厂房的防火分区，按照消防规范要求合理控制消防疏散口、消防疏散距离和消防疏散路线。 3、防腐设计钢结构在氧气和水分的作用下容易发生氧化反应，出现钢结构的腐蚀现象，并且随着腐蚀程度的加深，钢结构的横截面会持续收缩，产生的铁锈坑也会导致钢构件应力的集中，从而导致钢结构的安全系数降低，缩短厂房的使用寿命。在前期要加强对钢结构的防腐设计，避免在潮湿环境中钢结构发生严重的腐蚀现象。现阶段，主要是在钢构件表面涂上防锈防腐涂料对表面进行保护，隔绝外部水蒸气、氧气、氯离子等对钢结构的侵蚀作用。正常生产环境中，钢结构涂层厚度为100μm;露天环境下，钢结构涂层厚度为150-200μm;当钢柱深入地下环境中，涂层厚度不小于50μm，并需用混凝土进行包裹;酸环境中，需要采用特殊的氯磺化防酸漆等涂料。同时，在前期设计过程中要在图纸上标记出容易腐蚀的构件部位，为后期维护人员的养护修复提供参考。 4、支撑系统设计钢结构工业厂房的屋盖支撑系统包括屋面支撑、柱间支撑，在进行设计时要综合考虑厂房的屋顶结构、厂房总高度、生产设备振动等问题，确保支撑系统的可行性和合理性。首先，确保钢结构的整体强度，加强对纵向承载力的提升和传递，尽量保持杆件的稳定性，避免产生严重的变形从而影响内部结构的安全。其次，每一温度区都要设置相应的柱间支撑系统，并且与屋盖支撑系统相协调。在系统设计时考虑温度应力对结构变形的影响，尽量在温度区的中部选择设置相应的下柱支撑，使吊车梁等构件可以随着温度的变化改变两端的伸缩程度。同时还应在温度区两端柱间设置上段柱支撑，提升钢结构厂房的上部纵向刚度，并起到一定的抗风减震作用。 5、节点连接设计钢结构工业厂房的钢结构之间存在许多的连接节点，在实际使用过程中，当交接部位处理不当，出现连接不协调等问题会导致结构的稳定性降低，增加安全故障风险，因此在设计过程中，要处理好钢结构之间的衔接关系，保障整体的协调性和稳定性。一方面，注意选取合适的节点连接方式，要综合现场作业情况、施工环境、吊装顺序等，同时考虑刚接、半刚接、铰接等方式的不同特点，选择能满足实际使用需求的节点连接方式。另一方面，注意焊缝连接和螺栓连接的区别:焊缝连接操作便捷、密封性良好，但在焊接过程中容易导致钢材料出现低温冷脆的问题;螺栓连接便于组装和拆卸，但注意要对准螺栓口位置。

厂房结构类型有哪些?-房产频道

在工业地产领域，厂房的结构类型是决定其功能性和适用性的关键因素。了解不同类型的厂房结构对于企业选择合适的生产基地至关重要。以下是几种常见的厂房结构类型，每种都有其独特的特点和适用场景。 1.钢结构厂房钢结构厂房因其高强度、轻质、施工速度快等优点而被广泛应用。这种结构类型能够提供大跨度的空间，适合需要大面积无柱空间的制造业，如汽车制造、机械加工等。钢结构还具有良好的抗震性能，适合在地震多发区域使用。 2.混凝土结构厂房混凝土结构厂房以其坚固耐用、防火性能好而著称。这种结构类型适合需要长期稳定性和耐久性的行业，如化工、冶金等。混凝土结构的成本相对较低，且维护费用也较为经济。 3.砖混结构厂房砖混结构厂房是一种传统的建筑方式，具有良好的保温隔热性能。这种结构类型适合对温度和湿度有一定要求的行业，如食品加工、纺织等。然而，砖混结构的跨度有限，不适合需要大空间的生产活动。 4.组合结构厂房组合结构厂房结合了钢结构和混凝土结构的优点，通常在地面部分使用混凝土结构，而上部使用钢结构。这种结构类型既保证了地基的稳定性，又提供了灵活的空间布局，适合多种工业用途。 5.轻钢结构厂房轻钢结构厂房是一种新兴的建筑方式，具有重量轻、施工快捷、环保等特点。这种结构类型适合对建筑速度有较高要求的项目，如临时性或半永久性的生产设施。结构类型优点适用行业钢结构厂房高强度、轻质、施工快汽车制造、机械加工混凝土结构厂房坚固耐用、防火性能好化工、冶金砖混结构厂房保温隔热性能好食品加工、纺织组合结构厂房稳定性与灵活性结合多种工业用途轻钢结构厂房重量轻、施工快捷、环保临时性或半永久性生产设施选择合适的厂房结构类型，不仅能够满足生产需求，还能在长期运营中节省成本，提高效率。 (责任编辑:刘畅)

工业厂房建筑设计要点探讨

工业厂房建筑设计要点探讨在现代工业厂房的建筑设计过程中，应当加强对内、外部结构设计要点的重点关注，以确保能够实现对技术性与经济性设计目标的有效达成，提高厂房建筑的设计质量和经济效益。 1、内部结构设计工业生产厂房的利用率，受到多方面因素的共同作用，这当中不仅包含了对于建筑面积的优化改进设计，同时还应当针对工业厂房自身结构与所采用的生产工艺展开具体分析。现将目前几种主流的工业生产厂房内部空间构造形式分析如下:。 1)单跨厂房在常规的砖混结构内，横向两片承重墙间距一般被称之为一跨。但是框架结构两排柱间的距离便可形成一跨。因此单跨厂房即两排柱所构成的纵向延伸长方形空间形式。此种厂房构造相对较为简易，可方便于对各类大型设备的应用，采光与通风可透过天窗来完成，有着较强的适应能力，可广泛应用于多种类型的工业产品生产。 2)单元空间厂房基于此类结构之下的厂房分别具备有其单独的应用空间，具备有独立的完整功能空间。单就由形式上分析，此类的厂房形式有着良好的统一性特点，各自间互为连通，在设计视觉效果上优势较为明显。 3)框架结构厂房这一种结构形式有着较为广泛的应用性，其可在梁、柱、楼板的共同支撑作用下产生受力体系，有着均匀刚度及较好的延性特点，框架结构大多会通过新增抗侧移构件，并以此来提升抗震性能。 2、外部结构设计 1)温度伸缩缝设计温度的改变会随之产生出温度力，由此将会导致结构构件发生形变，受力也将会受到十分严重的影响，并由此出现集中应力情况，结构稳定性与安全性将会面临严重干扰，因此需要在厂房的横向与纵向进行温度缝设计，并由此来形成温度区间，相应的划分方式可依据建筑设计要求标准来实施。 2)框架结构设计在选用建筑材料时，必须要将防火、防锈、隔热等因素均予以充分考虑，若未采取隔热处理则必然会导致建筑寿命缩短，而且也无法达到建筑设计要求。框架结构厂房在抗震性能方面有着较高的标准要求，檩与墙梁均需采用抗弯及抗压性能均较为优异的材料设备，为了更加方便的进行安装施工，需选用刚度水平较高的材料;通过支撑体系来加强承重结构的稳定程度;楼板亦可选用平钢板来减小楼面自重，同时在铺设的过程当中将之同梁紧紧压固，以避免出现位移情况。

浅谈医药厂房建筑设计要点

医药厂房建筑设计要点分析具有非常重要的意义，在今后的发展中对于促进医药行业的发展，实现整体经济效益的提升发挥着非常重要的作用。因此在今后的发展中需要充分认识到医药厂房建筑设计中存在的风险问题，根据实际的发展需求进行各项风险问题的处理，做好医药厂房建筑设计节能规划，实现各项资源的合理配置，真正意义上实现经济效益的最大化。面对激烈的市场竞争环境，更需要及时做好技能设计工作的调整，实现成本的控制，真正意义上促进我国医药事业的快速发展。 1、医药厂房建筑设计节能规划为真正意义上实现医药厂房建筑设计节能规划，需要在今后的发展中实现建筑布局的调整，根据建筑布局的调整规划实现对能源消耗的节约。减小外墙面积，实现能耗减少，采取单层大框架正方形大面积厂房的构建，实现建筑内各项物资设备的有效存放，避免将更多的时间放在各项物资的搬运上去，实现整体工作效率的提升。合理控制门窗大小，实现通风透气的前提下，更需要实现气密性的提升，进行有效的隔热处理，确保厂房的整体设计能够满足国家相关规定的要求，实现整体设计质量的提升。合理控制单个车间的空间大小，根据实际的发展制定有效的发展规划，减少造成的资源浪费，同时对车间内的各项设备进行合理的排放，减少因为线路布局问题对整体设计方案的影响，真正意义上实现节能。选择最优化的工艺技术，进行各项工作的开展，充分注重工艺的具体要求，在实现对湿度、温度合理控制的同时，减少造成的能源消耗。温度尽可能控制在18°C-26°C，相对湿度则是需要控制在45%-65%，避免对药品的质量造成严重的影响，同时还能够有效提升员工的舒适度，能够实现工作质量的提升。医药厂房建筑设计各项工作的开展，除了需要按照国家的各项规定来完善工作任务的同时，更需要在今后的发展坚持以人为本的工作原则，充分尊重员工的个人发展意愿，同时更需要提升员工的满意度，确保员工工作积极性的提升，从而在今后的工作中发挥其自身的价值。 2、医药厂房建筑总体设计按照国家的发展需求，医药厂房建筑总体设计工作具有非常重要的意义，需要确保完全达到各项标准，才能够真正意义上实现医药厂房的规范化发展。根据实际的发展需求，主要有以下几点设计要求。第一、医药厂房的选址需要在空气质量较好的区域，避免因为环境污染而影响到药品质量，同时厂房不宜与交通主干道距离过近。第二、需要对医药厂房内进行地面硬化处理，减少露土面积，露土的出现，很容易造成一定的灰尘，对于医药制作会造成一定的影响。第三、需要及时对医药厂房内进行绿化处理，减少造成的污染，实现对自然环境的保护。第四、医药厂房设计需要以总体的发展布局为前提，确保实现整体的布局合理，同时对周围环境的水质、土质、空气质量进行监测，真正意义上实现选址的优化。 3、医药厂房建筑能耗问题医药厂房建筑设计工作完成以后，要确保医药厂房的正常运转，需要针对实际的药品生产类型进行空调净化系统的选择，同时还有各种制冷、制热、照明、工艺设备等问题的影响，需要大量的能耗。而大量的能耗的产生虽然能够保证医药厂房的正常运作，但是对医药厂房的持续发展造成了一定的影响，造成大量的成本消耗，不利于促进医药企业的发展。因此在今后的设计中需要及时对厂房内的新风系统进行调整，按照规范设计要求，实现对能源消耗的控制，做好厂房内的制冷和制热工作的处理，合理控制运行负荷，根据实际的发展要求进行运行负荷的调整，既实现了对能源消耗的控制，同样还能够保证医药厂房的正常运作，解决了发展中的难题。医药厂房建筑能耗问题如果得不到解决，不仅仅影响了医药企业的正常发展，同样还会对医药厂房建筑设计带来一定的调整，而如果没有制定出满意的设计要点，则很容易导致医药企业在激烈的市场竞争中被淘汰。 4、车间布局、内部装修医药厂房建筑设计中需要满足实现整体设计质量的同时，实现对车间内布局的合理规划，同时根据实际的成本支出问题进行内部装修工作的调整。医药厂房在进行药品生产中，对于洁净度有着非常高的要求，因此在进行装修材料以及装修工艺选择时，需要选择便于清洗、平整光滑的装修材料，确保整体的平整性和稳定性，能够为今后的药品生产工作提供重要的保障，实现整体设计质量的提升。此外，还需要尽可能避免医药厂房外形的复杂多样，需要在满足国家各项设计要求的基础上保持简洁大方的设计效果，能够在一定程度上体现着企业文化，实现医药企业综合竞争力的提升。医药厂房建筑设计工作需要做好多方面的协调，实现对各方面发展需求的充分掌握才能够实现整体设计质量的提升。

厂房结构类型有哪些?-房产频道

1.钢结构厂房钢结构厂房以其高强度、轻质和施工速度快的特点而广受欢迎。这种结构类型能够提供大跨度的空间，适合需要大面积无柱操作空间的制造业。钢结构还具有良好的抗震性能，适合在地震多发区域使用。 2.混凝土结构厂房混凝土结构厂房以其耐用性和稳定性著称。这种结构类型适合需要长期使用且对环境条件要求较高的工业活动。混凝土结构还能提供良好的隔音和隔热效果，适合噪音和温度控制要求严格的工厂。 3.混合结构厂房混合结构厂房结合了钢结构和混凝土结构的优点。通常，这种结构会使用钢材作为主要承重结构，而混凝土则用于墙体和地板，以增强整体的稳定性和耐用性。混合结构适合对结构强度和空间灵活性都有较高要求的工业项目。 4.轻钢结构厂房轻钢结构厂房是一种经济实用的选择，特别适合中小型企业。这种结构类型重量轻，施工简便，且成本相对较低。轻钢结构还具有良好的可拆卸性和可重复使用性，适合需要频繁搬迁或扩展的企业。 5.砖混结构厂房砖混结构厂房是一种传统的建筑方式，以其良好的保温性能和较低的建造成本而受到欢迎。这种结构类型适合对保温隔热有特殊要求的工业活动，如食品加工和纺织业。结构类型优点适用场景钢结构高强度、轻质、施工快大跨度空间需求混凝土结构耐用、稳定长期使用、环境要求高混合结构结合钢和混凝土优点结构强度和灵活性需求轻钢结构经济、施工简便中小型企业、需搬迁扩展砖混结构保温性能好、成本低保温隔热特殊要求选择合适的厂房结构类型，不仅关系到生产效率和成本控制，还涉及到企业的长期发展规划。因此，企业在选择厂房时应综合考虑自身业务需求、预算限制以及未来扩展的可能性。 (责任编辑:贺翀)

厂房建筑设计要点分析

厂房建筑设计要点分析[[摘要]]伴随工业化持续发展，厂房建筑项目逐渐增，对设计工作所提出要求也不断提升，为更为充分满足实现需求，落实厂房建筑各项设计工作，就需全面把握各项的设计要点。故本文主要结合某工业城厂房建筑项目工程案例，探讨厂房建筑工程设计要点，便于今后能够更好地开展厂房建筑项目工程合理化设计工作。 [[关键词]]厂房建筑;工程;设计要点;前言:厂房建筑区别于其它类型建筑，所考虑因素相对较多，对各个功能区域划分上有着特殊要求，对此，若想更好地落实厂房建筑的设计工作，对厂房建筑工程设计要点开展实例综合分析较为必要。 11、何为工业建筑工业...。厂房建筑设计要点分析内容提示:厂房建筑设计要点分析[[摘要]]伴随工业化持续发展，厂房建筑项目逐渐增，对设计工作所提出要求也不断提升，为更为充分满足实现需求，落实厂房建筑各项设计工作，就需全面把握各项的设计要点。 11、何为工业建筑工业建筑工程节能设计现行统一标准当中对工业建筑所归纳出定义即:工业建筑以生产厂房及生产辅助性用房为主。生产辅助性用房，其以仓库、公用辅助性用房为主。故工业建筑包含着厂房及仓库这两个类型建筑[1]。 22、实例分析厂房建筑的设计要点12.1工程概况某地工业城厂房建筑项目工程地处当地重要的工业基地，总体用地约61917.19㎡，总体建筑面积约113012.21㎡，此项目基地西南面、西北面、东北面分别与工业西四路、工业西路、工业北路相连。此工程项目包含生活功能区及办公生产功能区。厂房建筑出入口主要设于工业北路。此工程项目周围配套的基础设置均已相对完善，适宜工业发展。一期拟建建筑面积总体约55353.49㎡。阅读了该文档的用户还阅读了这些文档

钢结构厂房结构安全要求.docx

钢结构厂房结构安全要求随着工业的不断发展，钢结构厂房越来越多地被广泛使用。钢结构厂房作为工业生产的重要基础设施之一，其结构安全是至关重要的。本文将讨论钢结构厂房结构安全的要求。一、建筑设计首先，钢结构厂房的设计应该满足国家和地方有关建筑设计的标准，并且应该有专业的建筑设计单位进行设计。二、材料质量其次，钢结构厂房的建造需要用到大量的钢材。这些钢材必须符合国家和地方有关的标准，不能有裂纹、气孔等质量问题，否则容易造成钢结构的断裂、塌坍等严重后果。三、工程施工在钢结构厂房的施工过程中，应有专业的钢结构施工队伍进行施工。特别需要注意的是施工现场的安全，防止工人意外受伤或其他安全问题的发生。四、维护保养钢结构厂房作为一个长期使用的基础设施，其结构安全需要不断地进行维护保养。特别需要关注的是钢结构构件的锈蚀情况，这是影响其安全的重要因素之一。钢结构构件的维护保养需要有专门的维护保养单位进行。五、防火钢结构厂房在使用过程中可能会遇到火灾等意外情况，因此防火问题也需要特别重视。在平时的维护保养过程中，也需要注意钢结构构件的防火处理。六、总结结构安全是钢结构厂房建设的核心问题，需要从设计、材料质量、施工、维护保养和防火等多个方面进行特别关注。只有广泛了解这些问题并严格按照规定执行，才能保障钢结构厂房结构安全，提高工业生产的安全性和效率。

厂房设计要点

工业厂房按用途可分为生产厂房、辅助生产厂房、仓库、动力站，以及各种用途的建筑物和构筑物，如滑道、烟囱、料斗、水塔等;按生产特征可分为热加工厂房、冷加工厂房和洁净厂房等;按建筑空间形式可分为单层厂房和多层厂房两类。这是确定建筑设计方案的基本出发点。与建筑有关的工艺要求是:①流程。直接影响各工段、各部门平面的次序和相互关系。 ②运输工具和运输方式。与厂房平面、结构类型和经济效果密切相关。 ③生产特点。如散发大量余热和烟尘，排出大量酸、碱等腐蚀物质或有毒、易燃、易爆气体，以及有温度、湿度、防尘、防菌等卫生要求等。合理选择结构形式钢筋混凝土结构材料易得，施工方便，耐火耐蚀，适应面广，可以预制，也可现场浇注，为中国目前的单层和多层厂房所常用。钢结构则多用在大跨度、大空间或振动较大的生产车间，但要采取防火、防腐蚀措施。最好采用工业化体系建筑，以节省投资、缩短工期。保证良好的生产环境下面几点是必须做到的:①有良好的采光和照明。一般厂房多为自然采光(见工业建筑采光)，但采光均匀度较差。如纺织厂的精纺和织布车间多为自然采光，但应解决日光直射问题。如果自然采光不能满足工艺要求，则采用人工照明(见工业建筑照明)。 ②有良好的通风。如采用自然通风，要了解厂房内部状况(散热量、热源状况等)和当地气象条件，设计好排风通道。某些散发大量余热的热加工和有粉尘的车间(如铸造车间)应重点解决好自然通风问题。 ③控制噪声。除采取一般降噪措施外，还可设置隔声间。 ④对于某些在温度、湿度、洁净度、无菌、防微振、电磁屏蔽、防辐射等方面有特殊工艺要求的车间，则要在建筑平面、结构以及空气调节等方面采取相应措施。 ⑤要注意厂房内外整体环境的设计，包括色彩和绿化等。合理布置用房生活用房包括存衣间、厕所、盥洗室、淋浴室、保健站、餐室等，布置方式按生产需要和卫生条件而定。车间行政管理用房和一些空间不大的生产辅助用房，可以和生活用房布置在一起。总平面布置在厂址选定后，总平面布置应以生产工艺流程为依据，确定全厂用地的选址和分区、工厂总体平面布局和竖向设计，以及公用设施的配置，运输道路和管道网路的分布等。此外，生产经营管理用房和全厂职工生活、福利设施用房的安排也属于总平面布置的内容。解决生产过程中的污染问题和保护环境质量也是总平面布置必须考虑的。总平面布置的关键是合理地解决全厂各部分之间的分隔和联系，从发展的角度考虑全局问题。总平面布置涉及面广，因素复杂，常采用多方案比较或运用计算机辅助设计方法，选出最佳方案。防腐蚀设计工业生产过程中应用和产生的酸、碱、盐以及侵蚀性溶剂，大气、地下水、地面水、土壤中所含侵蚀性介质，都会使建筑物受到腐蚀。此外，建筑物还会受到生物腐蚀。建筑防腐蚀设计的原则:①限制侵蚀性介质的作用范围;②将侵蚀性介质稀释排放;③在建筑布置、结构选型、节点构造和材料选择等方面采取防护措施。总体布置要点 ①对散发大量侵蚀性介质的厂房、仓库、贮罐、排气筒、堆场等，尽可能集中布置于常年主导风向的下风侧和地下水流向的下游。 ②室外场地应有足够的排水坡度(一般不小于0.5%)，并布置排水明沟。 ③厂内输送侵蚀性液体、气体的管道尽量集中埋置;架空敷设时放在下层，以免危及其他管道。 ④排除侵蚀性污水的管道所设的检查井(窨井)，应同建筑物基础保持一定的距离。单体设计要点 ①凡散发侵蚀性气体、粉尘的建筑物，造型力求简单。为保持良好的自然通风，可采用敞开式、半敞开式建筑。 ②围护结构应根据室内温度、湿度情况，加强保温性能，以减少墙面、屋面由于侵蚀性气体的冷凝结露腐蚀建筑物。为避免侵蚀性粉尘集聚，屋面不宜砌筑女儿墙。 ③采用木制或塑料、玻璃钢制门窗。 ④外露的金属构件或零件应适当加大尺寸或涂饰耐腐蚀涂料。 ⑤楼面、地面的防护是建筑防腐蚀设计的关键。为了缩小侵蚀性介质的危害范围，便于防护，应配合生产工艺要求将滴、漏严重的设备集中布置，并可在设备底下设置托盘、地槽，局部地面、楼面作成耐酸、耐碱地坪。地坪的面层材料可选用沥青混凝土、水玻璃混凝土、聚氯乙烯、玻璃钢、陶瓷、花岗岩等制成的板材或块材。在地坪面层和找平层(一般用水泥砂浆)间，用石油沥青油毡或再生橡胶油毡等材料作为隔离层，以防地坪受到侵蚀性介质渗透、扩散的影响。构造要求在含有强腐蚀性气体且处于高湿环境中的梁、板、柱、屋架等钢筋混凝土承重构件，除提高混凝土的标号、密实性和加大钢筋保护层外，表面尚须涂以耐腐蚀涂料(如沥青漆、环氧树脂漆等)。这种厂房结构简单，可以采用大跨度、大进深;便于使用重型起重运输设备，地面上可安装重型设备;可以利用天窗采光、通风。单层厂房结构通常用钢筋混凝土构架体系，特殊高大或有振动的厂房可用钢结构体系。

厂房结构安全性鉴定工厂受损结构

2、腐蚀:如果厂房结构的金属部件暴露在潮湿、酸性或腐蚀性环境中，就容易发生腐蚀。腐蚀可能导致金属材料的损失和弱化，从而减弱结构的强度和稳定性。 3、破损或变形的构件:厂房结构中的构件，如柱子、梁和楼板等，可能因为过载、冲击、事故或材料劣化而破损或变形。这些破损或变形可能导致结构的不稳定和承载能力的降低。 4、地基问题:厂房的地基是支撑整个结构的基础，如果地基不稳定、沉降或受到土壤侵蚀等问题影响，就会对厂房结构产生负面影响，如裂缝、沉降或倾斜等。 5、屋顶问题:厂房屋顶可能因为老化、天气影响、设计不当或施工缺陷而出现问题。这包括漏水、屋顶板材脱落、屋顶结构变形等，这些问题可能导致屋顶失去保护功能，对内部结构和设备造成损害。 6、火灾或爆炸:火灾或爆炸事件可能导致厂房结构的严重损坏。高温和爆炸压力可以使结构材料变形、熔化或破裂，烟雾和火焰也会对结构造成损害。 7、设备振动:某些设备的振动或震动可能会对厂房结构产生负面影响。长期的振动可能导致疲劳破坏、裂缝或构件松动。这些是一些常见的厂房结构受损情况，鉴定和及时修复这些问题对于确保厂房的结构安全性至关重要。建议在发现任何结构问题时，寻求专业的工程师或安全评估机构的帮助，并采取适当的修复措施。厂房结构安全性鉴定是对厂房建筑结构进行评估和确认，以确定其在正常使用和突发情况下的结构稳定性和承载能力是否符合相关的安全标准和规范。以下是进行厂房结构安全性鉴定时可能采取的一些步骤和考虑的因素: 1、建筑文件审查:审查厂房的建筑设计文件和相关资料，了解建筑结构的设计方案、材料规格和施工要求等信息。 2、结构材料检查:检查厂房使用的结构材料，包括混凝土、钢材、砖块等，确认其质量和使用情况是否符合要求。 3、结构构件评估:评估厂房的结构构件，如柱子、梁、楼板等，检查其完整性、裂缝情况、变形程度等，以确定是否存在结构问题或损伤。 4、承载能力计算:根据厂房的结构设计和材料参数，进行承载能力计算，包括静载荷和动态载荷等，以确认结构是否足够强大和稳定。 5、抗震性能评估:评估厂房的抗震能力，考虑地震力对建筑结构的影响，确定是否满足当地的抗震要求。 6、结构缺陷和损伤检测:利用非破坏性检测技术(如超声波、测振仪等)，对结构进行检测，寻找潜在的缺陷、裂缝、腐蚀等问题。 7、鉴定报告和改进建议:根据鉴定结果，编制结构安全性鉴定报告，列出存在的问题、风险和改进建议，提供相应的修复和改进方案。厂房结构安全性鉴定通常由专业的结构工程师、建筑师或安全评估机构进行，他们会依据相关的建筑法规和标准进行评估，并提供针对性的建议和措施，以确保厂房的结构安全性。

单层厂房结构设计.pptx

屋盖结构支撑体系(屋盖盖部分支撑和柱柱间支撑作作用:承载连连系) 1--屋架 2--托架 3--上弦横向向支撑 4--制动桁架架 5--横向平面面框架 6--吊车梁 7--屋架竖向向支撑 8--檩条 9、10--柱柱间支撑 11--框架柱柱 12--中间柱柱 13--墙架梁梁确定厂房的功能能:由工艺要求求和建筑要求确确定建筑方案。结构的设计:结结构方案布置---荷载的计算算--内力分析析--构件的设设计--施工图图满足生产工艺的的要求满足结构方面的的要求符合经济合理的的要求符合柱距规定要要求(按《厂房房建筑统一化基基本规则》和《《建筑统一模数数制》的规定::结构构件的厂房平面尺寸较较大时，因温度度变化使上部结结构产生横向和和纵向的变形，，使柱内产生弯弯曲应力，并可可能导致屋面和和墙面破裂。因因此为避免产生生过大的温度变变形和温度应力力，应在厂房的的横向或纵向设设置温度伸缩缝缝。布置主要决定于于厂房的纵向和和横向长度根据据使用经验和理理论分析，钢结结构设计规范规规定，，可不计计算温度应力。。温度伸缩缝最普普遍的做法是设设置双柱。结构情况温度区段长度(m) 纵向温度区段 (垂直于屋架或构架跨度方向) 横向温度区段(沿屋架或构架跨度方向) 支座斜杆和支座竖杆厂房结结构的框架形式式厂房的主要承重重结构通常采用用框架体系，困困为框架体系的的横向刚度较大大，且能形成矩矩形的内部空间间，便于桥式吊吊车运行，能满满足使用上的要要求。厂房横向框架的的柱脚一般与基基础刚接铰接对基础不均匀沉沉陷及温度影响响敏感性小，，节点构造容易易处理，屋架架端部不产生弯弯矩，下弦杆杆始终受拉。柱顶铰接时下下柱的弯矩较大大，厂房横向刚刚度差。框架架的的跨跨度度，，一一般般取取为为上上部部柱柱中中心心线线间间的的横横向向距距离离() S--由由吊吊车车梁梁轴轴线线至至上上段段柱柱轴轴线线的的距距离离(())，，应应满满足足下下式式要要求求::(()) B--吊吊车车桥桥架架悬悬伸伸长长度度，，可可由由行行车车样样本本查查得得;; D--吊吊车车外外缘缘和和柱柱内内边边缘缘之之间间的的必必要要空空隙隙::当当吊吊车车起起重重量量不不大大于于500KN时时，，不不宜宜小小于于80mm;;当当吊吊车车起起重重量量大大于于或或等等于于750KN时时，，不不宜宜小小于于100mm;;当当在在吊吊车车和和柱柱之之间间需需要要设设置置安安全全走走道道时时，，则则D不不得得小小于于400mm。框架架由由柱柱脚脚底底面面到到横横梁梁下下弦弦底底部部的的距距离离: -地地面面至至吊吊车车轨轨顶顶的的高高度度，，由由工工艺艺要要求求决决定定;;。

[钢结构安全鉴定]钢结构厂房安全问题不容忽视!

钢结构厂房主要是指主要的厂房承重构件是由钢材组成的，包括钢柱，钢梁，钢结构基础，钢屋架，钢屋盖等。注意，钢结构厂房的墙体也可以采用砖墙围护。该体系具有自重轻、安装简便、施工周期短、抗震性能好、环境污染少等综合优势，与钢筋混凝土结构相比，更具有在"高、大、轻"(质量轻、强度高、跨度大)三个方面发展的独特优势，已经成为厂房建造的主流形式之一。钢结构厂房的搭建主要是由基础预埋件、钢柱和钢梁、墙屋面、钢屋盖这四大部分组成。 1、基础预埋件，一般埋在地下，主要用处是固定钢梁，可以起到稳定钢结构厂房主体结构的作用。 2、钢柱和钢梁是厂房的主要承重构件，主要承担整个钢结构纵向负荷，其作用是承受钢结构厂房来自于外界和车间行车负荷，确保钢结构厂房骨架的纵向不变，承受纵向压力。 3、墙体屋面，主要承担厂房外界的横向负荷。它一方面与钢柱和钢梁等组成纵向结构，提供水平牵引力;另一方面又把独立的平面结构连成空间整体结构，提供了厂房所必需的纵向刚度、整体性和稳定性。厂房的屋盖结构对整个结构的稳定性起着至关重要的作用。 4、钢屋盖，主要承担厂房外界纵向负荷。除了为厂房遮风挡雨，它的主要作用还有承担和传递水平荷载，保证结构的空间整体作用。只有了解了结构组成内容，对于设计建造、结构维护、功能改造甚至是检测鉴定才能做到心中有数，做出科学、合理的判断。钢结构厂房由于历史原因(无正规设计、无正规施工、无正规监理)或者在后期使用、维护及改造中的不规范等新问题，部分建筑存在极大的结构安全隐患。主要安全隐患分为结构失稳、构件强度问题、基础稳定三类问题。一、结构失稳钢结构的稳定可分为结构整体稳定和构件本身稳定两种情况。 1、结构整体稳定，在结构的纵向，主要依靠结构的支撑系统来保证，如钢柱的柱间支撑，钢屋架的上、下弦水平支撑和垂直支撑等。支撑系统能否可靠地传递结构纵向的水平荷载(风荷载、地震荷载、厂房吊车荷载等)。横向，依靠结构自身(框架或排架)的刚度来保证，主要需要考虑结构自身能可靠地传递结构横向的水平荷载。 2、构件本身稳定，主要由构件组成部分的自身刚度来保证，要保证构件本身及其组成部分(杆件或板件)在荷载作用下不发生屈曲而丧失稳定(这种情况主要发生在受压或压弯构件上)。需要注意的是并不是所有的构件都在屈曲后立即丧失承载能力，因此及时的定期排查和检测是可以发现一些正在发展的失稳情况，避免更大损失。二、构件强度问题强度问题其实就是指结构或者单个构件在稳定平衡状态下由荷载所引起的最大应力是否超过建筑材料的极限强度。构件强度低，则会使结构承载力不足，显著影响结构正常使用功能和抗震能力。三、基础稳定基础的稳定问题其实就是基础、地基是否能满足强度和变形要求。一、什么情况需要对钢结构厂房进行检测鉴定在《工业建筑可靠性鉴定标准》、上海市工程建设规范《钢结构检测与鉴定技术规程》以及《湖南省建筑钢结构检测与可靠性鉴定规程》中有明确规定，我们也对规范中的内容做出了总结如下: 1、钢结构建筑物拟改变用途、改变使用条件和使用要求。 2、拟对钢结构建筑物进行扩建、加层、插层、较大规模维修或其他形式结构改造。 3、拟对钢结构建筑物进行整体位移。 4、钢结构建筑物本身出现明显结构功能退化现象或有明显的变形。 5、钢结构建筑物受到灾害、事故等作用影响，并产生明显损伤。 6、对钢结构建筑物的抗力产生有根据的怀疑。 7、出于保护要求，需要了解优秀历史建筑的工作现状以及在目标使用期内的可靠性。 8、钢结构建筑物超过设计使用年限，拟延长建筑物使用年限。 9、拟对钢结构建筑物进行抗震加固。 10、对重要建筑及大型公共建筑的钢结构建筑物按规定进行定期检测与鉴定。 11、其它需要了解结构可靠性的情形。 1、图纸复核根据委托方提供的图纸，对建筑物主体结构体系及结构布置查勘;主体结构构件外观质量缺陷检查;复核现场结构布局和构件分布。 2、结构现状检查现场检查包括结构外观缺陷检查、钢材硬度检测、构件连接检查、防火涂层厚度检测、防腐涂层厚度检测、结构构件尺寸偏差、结构构件变形检查以及基础现状查勘。 3、鉴定分析根据现场查勘数据，依据现行相关标准规范，对该建筑构件承载能力等进行鉴定分析，评定各构件安全性等级，综合分析评定结构的安全性等级。 4、荷载验算根据现场查勘数据，依据现行相关标准规范，对该建筑进行抗震构造措施核查和承载力验算，综合评定该建筑的后续使用能力。 5、结论分析按照国家现行有关标准及规范要求，根据现场查勘结果对该钢结构夹层主体结构进行安全及抗震性鉴定分析，出具鉴定结论并提出相应的处理意见和建议。

层厂房结构设计.ppt

屋盖结构支撑体系(屋盖部分支撑和柱间支撑作用:承载连系) 第2页，共65页。 1--屋架 2--托架 3--上弦横向支撑 4--制动桁架 5--横向平面框架 6--吊车梁 7--屋架竖向支撑 8--檩条 9、10--柱间支撑 11--框架柱 12--中间柱 13--墙架梁第3页，共65页。确定厂房的功能:由工艺要求和建筑要求确定建筑方案。结构的设计:结构方案布置--荷载的计算--内力分析--构件的设计--施工图柱网
