房建梁钢筋图是建筑施工中不可或缺的一部分，它包含了丰富的信息，如钢筋的布置、直径、数量等，这些信息对于确保结构的稳定性和安全性至关重要。在解读房建梁钢筋图时，我们需要关注一些常见的符号，，，1. 钢筋的标记：通常使用数字和字母的组合来表示钢筋的类型和规格，HRB335”代表热轧带肋钢筋，而“HPB300”则代表冷拔光圆钢筋。，2. 钢筋的间距：这反映了钢筋之间的间隔距离，对于保证混凝土的浇筑质量和钢筋的保护层厚度至关重要。，3. 钢筋的锚固长度：这是钢筋与混凝土之间连接的部分，其长度需要根据设计要求和施工条件来确定，以确保钢筋不会发生滑动或断裂。，4. 钢筋的布置方式：包括纵向布置、横向布置和斜向布置等，每种布置方式都有其特定的应用场景和设计要求。，，在进行房建梁钢筋图的设计时，还需要考虑一些关键的设计要点，，，1. 钢筋的强度和耐久性：必须满足相应的国家标准和规范要求，以确保建筑的安全和使用寿命。，2. 钢筋的布置合理性：要考虑到混凝土的浇筑工艺、施工条件等因素，合理安排钢筋的布置，以便于施工操作和质量控制。，3. 钢筋的保护层厚度：这是钢筋与混凝土之间的一个重要组成部分，其厚度直接影响到钢筋的使用寿命和承载能力。，，房建梁钢筋图的设计是一个复杂而重要的过程，需要综合考虑各种因素和细节，以确保建筑的安全性和可靠性。

房建梁钢筋图的解读

房建梁钢筋图是建筑设计中的重要组成部分，它详细展示了梁的结构尺寸、钢筋的种类、数量、直径以及在梁中的位置等信息。以下是根据提供的搜索结果，对房建梁钢筋图的一些解读和绘制方法。

钢筋图的基本构成

在房建梁钢筋图中，通常会包含梁的编号、截面尺寸、钢筋的类型和数量等信息。例如，框架梁7，共3跨，宽300mm，高700mm，箍筋为HPB300的直径10mm的加密区间距100mm，非加密区间距200mm的双包戴肢箍筋，面筋为2根HRB400的直径25的通长钢筋，梁腰部有4根HRB400的抗扭钢筋。这些信息可以帮助施工人员准确地了解梁的结构和钢筋配置。

绘制梁钢筋图的方法

使用CAD软件绘制梁钢筋图是一个常见的做法。首先，需要打开AutoCAD软件，然后使用多段线工具绘制主梁的基本图形。接着，可以通过定义块和创建线性参数来施加拉伸动作，从而定义主梁的规格和长度属性，做成动态块。这样，在需要的时候，可以将块插入绘图空间，方便地绘制主梁配筋。此外，配筋的规格和间距可以随时修改，长度标注也可以自动生成。

钢筋图的详细标注

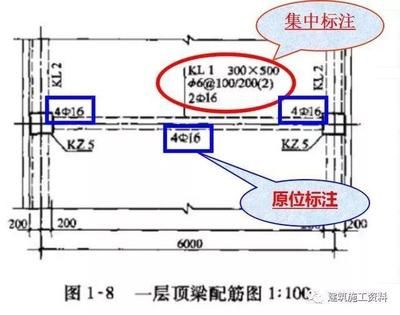

在梁钢筋图中，钢筋的标注是非常重要的。例如，标注钢筋的根数和直径，或者标注钢筋的直径和相邻钢筋中心距。这些标注通常采用引出线方式，以便于阅读和理解。此外，钢筋混凝土构件图示方法会假设混凝土为透明体，使得构件中的钢筋在施工图中可见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。

结语

综上所述，房建梁钢筋图是建筑设计中不可或缺的一部分，它包含了梁的详细结构和钢筋配置信息。通过使用CAD软件，可以方便地绘制和编辑梁钢筋图，确保施工的准确性和效率。在阅读钢筋图时，需要注意各种标注和符号的含义，以便正确理解和实施设计意图。
