桁架作为一种常见的结构形式，广泛应用于工业与建筑领域。其组装过程需要精确的计算和细致的操作，以确保结构的稳定性和安全性。本文将介绍桁架组装图解，并探讨常见错误以及预防措施。，，桁架组装图解是理解桁架结构的关键。它包括了各种类型的桁架及其连接方式、尺寸标注等详细信息。通过阅读这些图解，可以快速了解桁架的结构特点和组装要求。，，桁架组装过程中可能会遇到一些常见错误。忽视材料选择标准、不按照设计图纸进行组装、忽略安全措施等。这些错误可能导致结构不稳定、安全隐患等问题。在组装过程中应严格遵守相关标准和规定，确保结构的稳定性和安全性。，，为了预防桁架组装中的错误，可以采取以下措施：熟悉材料选择标准、严格按照设计图纸进行组装、注意安全措施等。还可以参考相关的技术手册和规范，以进一步提高组装的准确性和效率。

桁架如何组装图解（桁架组装常见错误及预防桁架材料选择标准指南）钢结构跳台施工第1张

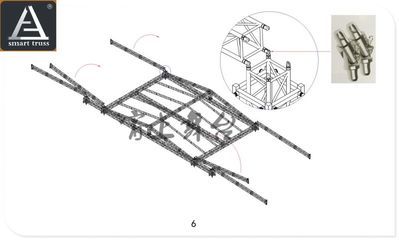

桁架组装图解

概述

桁架是一种常见的结构形式，广泛应用于建筑、桥梁等领域。它通常由直杆组成，具有三角形单元的平面或空间结构。在荷载作用下，桁架杆件主要承受轴向拉力或压力，能够充分利用材料的强度。以下是根据搜索结果提供的桁架组装步骤：

步骤	描述
1	在地上大致的位置摆好四个底座，调节好下面的支腿，使之在一个水平面。
2	在四个角上的底座的外侧插入斜支撑底下的部分，每个角上插2根，总计8根。
3	把反头用螺丝固定在底座上，注意反头的旋转方向要和图中标注的一致。
4	在反头上套好方套。
5	把横梁在地面上连接起来。
6	把横梁的两端分别和两侧的两个方套对接链接好，此时横梁部分在地面上都组装完毕。
7	把立柱桁架平躺着连接好，然后把其中一端拧在反头上，另一端拧上横担，同时把吊挂葫芦和横担链接好，葫芦的作用是用来提升下面的横梁桁架。
8	多个人一起把立柱桁架慢慢竖起来，注意不要用力太大把立柱推到，然后固定好反头上面的螺丝。
9	立柱竖起后，把吊挂葫芦下面的挂钩通过吊带钩住下面的横梁。
10	4个人一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右位置。
11	在横梁上面装好灯光音响设备。
12	4个人在一起拽动吊挂葫芦到预定高度停止。
13	把斜支撑的一端和立柱拧紧，另外一端和底座的横支撑拧紧，这样铝合金架就搭建完成了。
