在砖混结构中，圈梁是不可或缺的部分，它不仅承担着承重墙的垂直压力，还有助于提高整个建筑的稳定性和抗震能力。圈梁通常位于墙体的四周，起到连接墙体与基础的作用，并在一定程度上限制了墙体的变形。这种设计可以有效防止由于地震等自然力导致的墙体开裂或倒塌，确保居住者的安全。无论是从结构安全还是从法规要求来看，砖混房子的承重墙上必须设置圈梁。

砖混房子承重墙上的圈梁

砖混结构房子中的圈梁

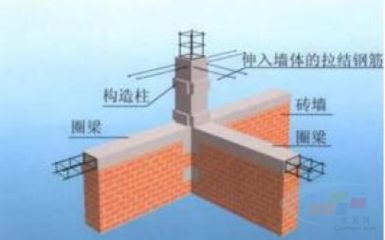

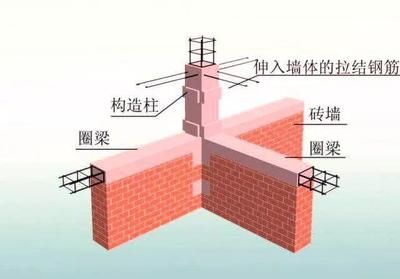

在砖混结构的房子中，圈梁是一个重要的组成部分。圈梁是在砌体内沿水平方向设置的封闭钢筋混凝土梁，它的主要作用是提高房屋的空间刚度和增加建筑物的整体性，提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

圈梁的位置和设置要求

圈梁的位置和设置要求与建筑物的高度、层数、地基状况和地震强度有关。例如，对于砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时，应增加设置数量。对于多层砌体工业房屋，应每层设置现浇钢筋混凝土圈梁。

圈梁与承重墙的关系

在砖混结构中，承重墙是主要的承重构件，而圈梁则是辅助构件，用于增强房屋的整体性和稳定性。圈梁并不直接参与承重，而是通过与其他结构元素（如构造柱）的连接来提高房屋的抗震能力和抵抗水平力的能力。

圈梁的构造要求

圈梁的宽度一般与墙厚相同，高度不应小于120mm，纵向钢筋不应少于4∮10，箍筋间距不应大于300mm。在门窗洞口处，如果圈梁被截断，通常会在洞口上部增设附加圈梁。

结论

虽然我无法提供图片，但根据上述信息，您可以了解到圈梁在砖混结构房子中的重要性及其与承重墙的关系。如果您需要具体的图片，建议您搜索相关的建筑图纸或咨询专业的建筑师和工程师。
