钢结构施工图是指导钢结构工程施工的重要技术文件，它包含了设计者对建筑物的详细设计和结构布局的描述。主要包括了构件的尺寸、形状、材料、连接方式和节点形式等详细信息。施工图还包含了施工顺序、施工方法、施工工艺以及施工设备等方面的要求。施工图还可能包含一些安全、环保、节能等方面的规定和要求。钢结构施工图是一个全面、详细的技术文件，它为施工人员提供了明确的施工依据和指导。

钢结构施工图的内容

钢结构施工图是指导钢结构工程施工的重要技术文件，其内容主要包括以下几个方面：

1. 图纸目录

图纸目录列出了图纸的名称、编号和页数，方便查找和阅读。

2. 设计说明

设计说明对钢结构的设计要求、施工工艺、材料规格等进行了详细说明。

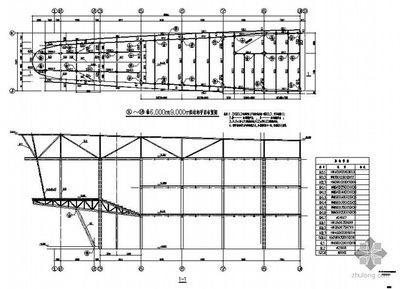

3. 平面图

平面图显示了钢结构的平面布置，包括钢柱、钢梁、支撑等构件的位置和尺寸。

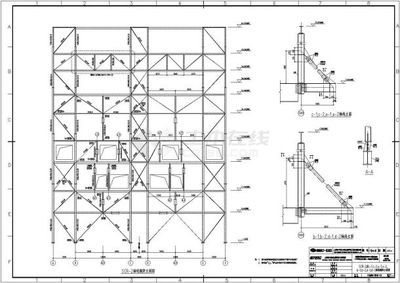

4. 立面图

立面图显示了钢结构的立面布置，包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。

5. 剖面图

剖面图显示了钢结构的内部结构，包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。

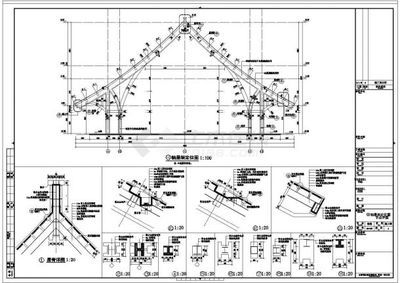

6. 节点详图

节点详图显示了钢结构的节点构造，包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。

7. 材料表

材料表列出了钢结构所需材料的规格、数量和使用部位，方便材料采购和施工管理。

8. 施工工艺流程图

施工工艺流程图列出了钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。

以上内容共同构成了钢结构施工图，为钢结构的施工提供了全面的技术指导。
