桁架规范是一组指导和定义桁架结构设计、制造、安装和维护的详细准则。这些规范旨在确保桁架的结构完整性、安全性和功能性，同时满足特定的工程标准和法规要求。桁架是一种由一系列垂直或倾斜的杆件组成的结构，通常用于承载载荷、支撑重量或提供结构稳定性。，，桁架规范通常包括以下内容：，1. 结构设计原则：规定桁架的设计参数，如跨度、高度、材料类型等，以及如何确定杆件的尺寸和布局。，2. 连接和固定方法：描述桁架各组成部分之间的连接方式，如焊接、螺栓连接或其他固定技术。，3. 荷载计算：提供计算桁架所承受载荷的方法，包括静态和动态载荷。，4. 材料和制造标准：规定使用的材料类型和质量要求，以及制造过程中的质量控制标准。，5. 安全系数和疲劳分析：为保证桁架结构在长期使用中的稳定性和耐久性，规定必要的安全系数和进行疲劳寿命预测。，6. 检验和测试程序：列出对桁架进行性能测试的标准方法和步骤。，7. 维护和检查：提供桁架维护和定期检查的建议，以确保其持续符合规范要求。，，遵循这些规范有助于确保桁架结构的安全性和可靠性，减少因设计不当或施工疏忽导致的事故风险。

桁架规范定义

桁架是一种由直杆在两端用铰链连接而成的结构，各杆轴线所在的平面通过铰链中心。这种结构形式在工程中主要用于承受轴向拉力或压力，从而有效地利用材料强度，在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度。

基本概念与特点

定义及作用

桁架结构的基本定义是，它是由若干直杆在两端用铰链连接而成的结构，各杆轴线所在的平面通过铰链中心。其主要作用是在工程中承受轴向拉力或压力，有效地利用材料强度，尤其在大跨度结构中，相较于实心梁或梁，桁架可以显著节省材料，减轻自重，并增加刚度。

结构形式与分类

桁架结构按几何组成可分为简单桁架、联合桁架和复杂桁架。简单桁架由基础面内三根不共线的杆首尾相接构成；联合桁架由几个简单桁架按几何不变体系的规则连接而成；复杂桁架则不满足上述条件。根据桁架的外形和结构特点，可分为三角形桁架、梯形桁架、多边形桁架、空腹桁架和组合式桁架等。

优点与局限性

桁架结构的优点包括结构简单，制造安装方便；自重轻，刚度大，变形小；能承受较大的荷载，适用于大跨度结构；便于实现标准化和系列化生产。然而，其局限性在于节点为铰接，不能承受弯矩，需与其他结构配合使用；在某些情况下，如承受较大横向荷载时，需设置支撑系统；对支撑系统的要求较高，需保证支撑系统的稳定性和刚度。

受力分析与设计原理

受力特点及分析方法

桁架结构以承受轴向拉力或压力为主，通过节点连接各杆件，使荷载从节点传递至支座。结构整体具有较高的刚度和稳定性。分析方法主要采用节点法和截面法。

设计原则与规范要求

桁架结构的设计应遵循安全、经济、适用的原则。在满足荷载要求和保证结构安全的前提下，尽量优化设计方案，降低造价。设计需符合国家相关规范标准，如《钢结构设计规范》、《建筑结构荷载规范》等。设计师应严格按照规范要求进行设计，确保结构的安全性和稳定性。

施工方法与技术要点

施工方法选择依据

根据桁架结构的跨度、高度、重量等参数，以及施工现场的条件，选择适合的施工方法。不同的施工方法有不同的施工周期，需要根据工程要求的工期进行选择。施工队伍的技术水平和经验也是选择施工方法的重要依据。

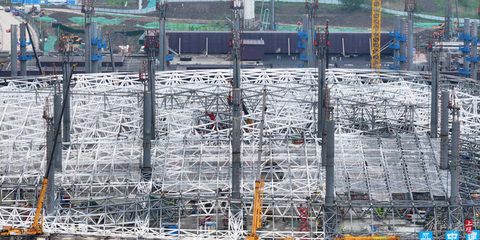

现场拼装技术要点

拼装场地准备、拼装顺序与方法、构件检验与矫正、临时支撑与固定、焊接质量控制措施等都是现场拼装的关键技术要点。确保拼装场地平整、坚实，满足拼装和吊装要求；根据桁架结构的特点和拼装方案，确定合理的拼装顺序和方法，确保拼装的精度和效率；对进场的桁架构件进行检验，确保构件质量和尺寸精度符合要求，对不合格的构件进行矫正或更换；在拼装过程中，需要设置临时支撑和固定措施，确保桁架结构的稳定性和安全性；对焊工进行技能培训和考核，确保焊工具备相应的焊接技能和经验；在施工前进行焊接工艺评定，确定合理的焊接工艺参数和操作要点；在焊接过程中进行实时监控和记录，确保焊接质量和进度符合要求。

以上内容综合了最新的文献和规范，提供了关于桁架结构的全面定义和规范要求。
