锅炉钢结构图纸符号大全（锅炉钢结构图纸符号）

温馨提示：这篇文章已超过370天没有更新，请注意相关的内容是否还可用！

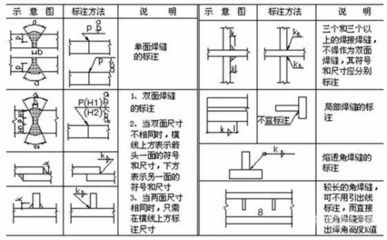

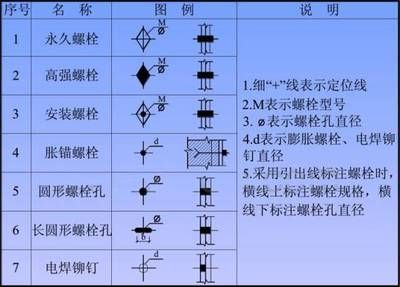

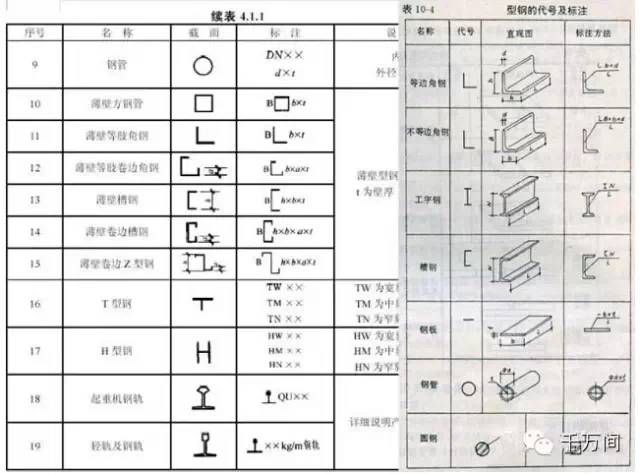

锅炉钢结构图纸符号大全是一份详尽的指南，旨在帮助设计师、工程师和施工人员准确理解和应用锅炉钢结构图纸中的各种符号。这份资料包括了从基础符号到复杂构件的详细解释，涵盖了锅炉钢结构设计中的各个方面，例如材料标识、尺寸标注、连接方式、焊缝表示、螺栓连接、孔洞标记以及安全与耐久性相关的符号等。还提供了关于锅炉钢结构设计规范和标准的信息，以便使用者能够参照这些标准进行设计和施工。通过这份大全，用户可以确保他们的设计符合所有必要的规范要求，并能够有效地沟通和执行设计意图。

锅炉钢结构图纸符号大全

在锅炉钢结构图纸中，符号的使用是为了方便设计师、工程师以及施工人员快速理解图纸内容。以下是锅炉钢结构图纸中的一些常见符号及其含义：

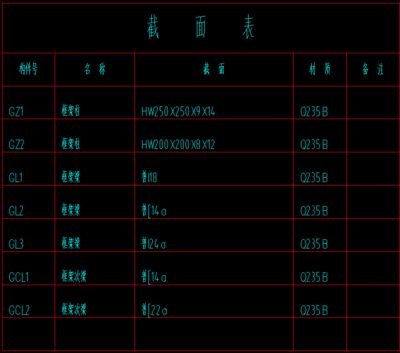

符号	含义
GZ	钢柱
MZ	门柱
GJZ	钢架柱
SQZ	山墙柱
SC	水平支撑
ZC	柱间支撑
YC	隅撑
ML	门梁
YPL	雨棚梁
GL	钢架梁
GJL	钢架梁
QL	墙梁
GJ	钢架
YG	压杆或圆管（从材料表中分别）
XG	系杆
LG	拉管
QLG	墙拉管
QCG	墙撑管
GZL	直拉条
GXL	斜拉条
GLT	刚性檩条
WLT	屋脊檩条
GXG	刚性系杆
YXB	压型金属板
CG	撑杆
HJ	桁架
FHB	复合板
MZ	门边柱
T	拉条
FHB	复合板
