砌块混凝土墙是一种常用的建筑结构，它由预制或现场制作的混凝土砌块和砂浆组成，这种墙体具有较好的保温、隔音、防火性能，并且施工速度快，成本相对较低，以下是砌块混凝土墙施工的要点：，1. 材料准备：确保所使用的砌块和砂浆符合设计要求和相关标准，砌块应平整、无破损，砂浆应搅拌均匀。，2. 基层处理：在砌筑前，应对墙面进行清理和湿润，确保基层平整、坚实，如有需要，可以进行抹灰处理。，3. 砌块排列：根据设计要求和墙体尺寸，将砌块按照一定的顺序和方向排列好，通常采用“一顺一丁”或“一顺三丁”等砌筑方式。，4. 砂浆搅拌：按照比例准确称量砌块和砂浆，使用搅拌机充分搅拌，直至砂浆均匀无结块。，5. 砌筑方法：采用“三一砌筑法”，即一块砖、一铲砂浆、一挤实，确保砌块与砂浆紧密结合，避免出现空鼓、裂缝等问题。，6. 接缝处理：砌筑过程中，应注意砌块之间的缝隙，及时用砂浆填充，确保墙体整体性。，7. 垂直度和平整度检查：砌筑完成后，对墙体进行垂直度和平整度的检查，确保符合设计要求。，8. 养护：砌筑完成后，应及时进行养护，防止水分过快蒸发导致墙体开裂。，通过以上施工要点，可以确保砌块混凝土墙的结构质量和使用寿命。

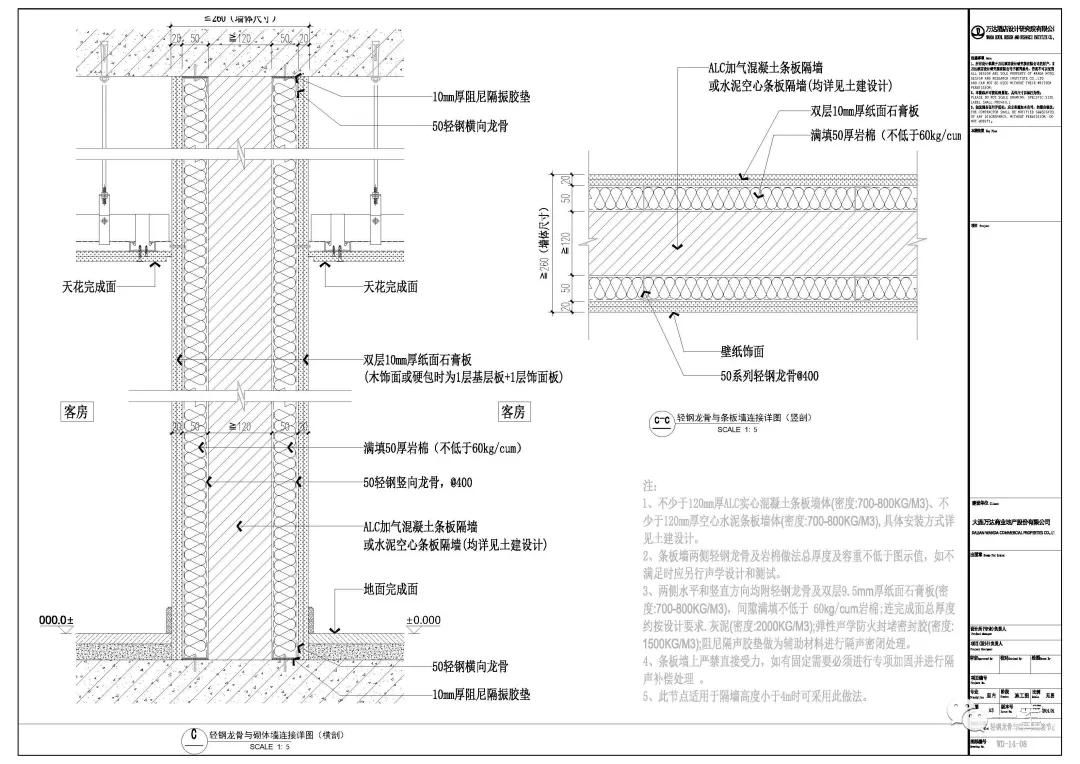

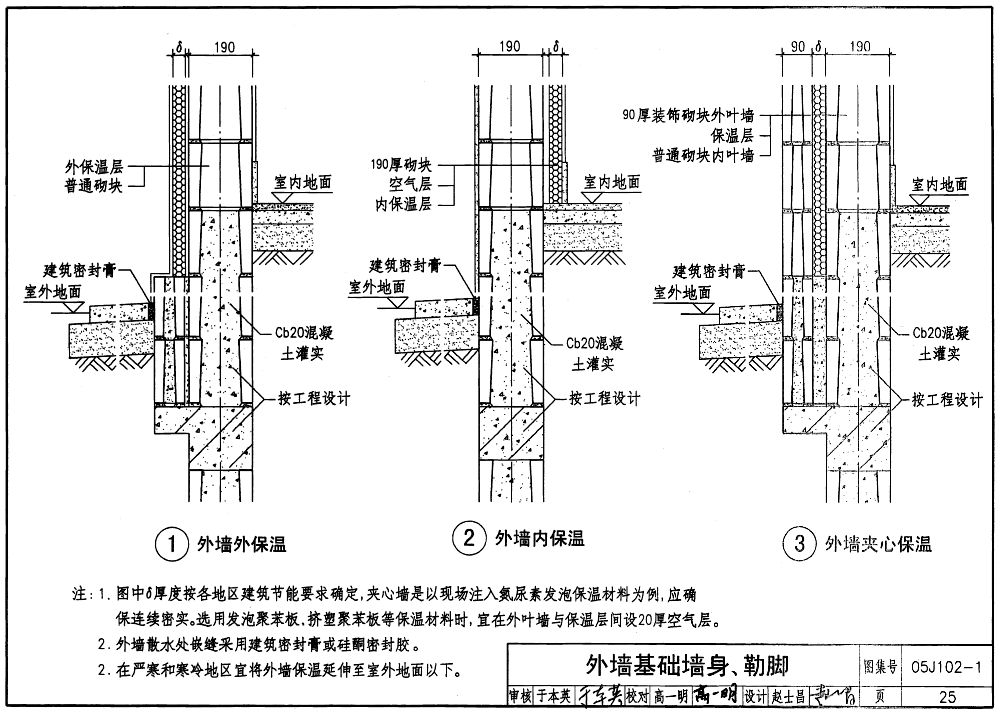

砌块混凝土墙结构图

砌块混凝土墙是一种常见的建筑结构，它使用预制的砌块作为主要建筑材料，通过特定的组砌方式和构造要求来构建墙体。以下是关于砌块混凝土墙结构的一些详细信息。

砌块混凝土墙的基本构造

砌块混凝土墙是由预制的砌块通过砂浆接缝拼接而成的墙体结构。这些砌块可以是实心的，也可以是空心的，具体取决于设计需求和功能要求。砌块的尺寸和重量各异，常见的小型砌块尺寸为190mm×190mm×390mm，而中型砌块的尺寸则因地而异，常见的尺寸有180mm×845mm×630mm。

砌块混凝土墙的构造要求

在砌块混凝土墙的构造中，有一些关键部位需要特别注意。例如，在墙体的底层室内地面以下或防潮层以下的砌体，无圈梁的楼板支承面下的一皮砌块，以及没有设置混凝土垫块的屋架、梁等构件支承面下，都需要用强度等级不低于C20的混凝土灌实砌块的孔洞。此外，当挑梁的悬挑长度不小于1.2m时，其支承部位的内外墙交接处也需要灌实一定数量的孔洞。

砌块混凝土墙的结构特点

砌块混凝土墙具有多种优点，包括高生产效率、改善墙体的保温隔热性能、增加房屋的使用面积、减轻墙体的自重以及减少环境污染。这些特点使得采用砌块墙成为我国墙体改革的主要途径之一。

砌块混凝土墙的施工图集

对于砌块混凝土墙的施工，可以参考相关的施工图集。这些图集包含了详细的施工详图和工艺说明，可以帮助设计师、施工单位和业主更好地理解和执行砌块混凝土墙的建设工作。图集中通常会包括基础平面布置图、架空层芯柱及灌孔布置图、梁平面布置图、结构布置图、楼梯详图等内容。

结论

综上所述，砌块混凝土墙是一种高效、环保且功能多样的建筑结构。通过合理的构造设计和施工，可以确保砌块混凝土墙的安全性和耐久性。如果您需要具体的结构图，建议参考专业的建筑设计资源或咨询专业的建筑师。
