本文主要介绍了房建钢筋结构图的绘制技巧，包括常见错误和钢筋混凝土结构图的绘制方法，在绘制钢筋结构图时，需要注意图纸的比例、尺寸和标注的准确性，以避免出现错误，还介绍了钢筋混凝土结构的基本原理和特点，以及如何根据实际工程需求选择合适的钢筋类型和规格，通过掌握这些技巧和方法，可以有效地提高绘图质量和准确性，为建筑工程的顺利进行提供有力支持。

房建钢筋结构图

钢筋混凝土结构图的定义和重要性

钢筋混凝土结构图是用于表达钢筋混凝土构件的详细构造和配筋情况的图纸。它包括模板图、配筋图等内容，其中配筋图是必不可少的部分，用于显示钢筋在构件中的分布情况。这些图纸对于确保建筑结构的安全性和可靠性至关重要，因为它们提供了构件制作和安装的具体指导。

钢筋混凝土结构图的组成部分

钢筋混凝土结构图主要包括以下几个部分：

1. 模板图：展示构件的外形，对于简单形状的构件可能不需要单独绘制。

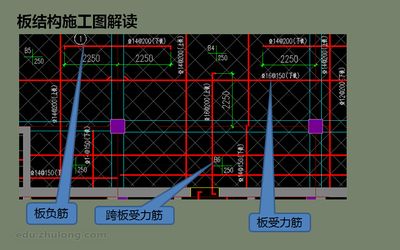

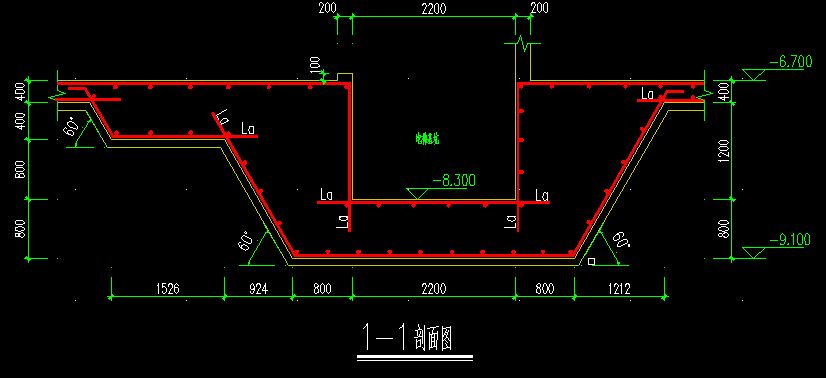

2. 配筋图：包括配筋平面图、立面图和断面图，详细表示钢筋的分布。
3. 钢筋详图（成型图）：从配筋图中抽取特定钢筋，画出详细的成型图，并列出钢筋表。

钢筋混凝土结构图的图示方法

在钢筋混凝土结构图中，钢筋通常用单线条表示，可见钢筋为粗实线，不可见钢筋为粗虚线，横断面则涂黑表示。钢筋的编号用阿拉伯数字标注在细线圆圈内，引出线上还会注出钢筋的品种、直径和数量。此外，图例用于表示不同类型的钢筋。

钢筋混凝土结构图的改革与平法

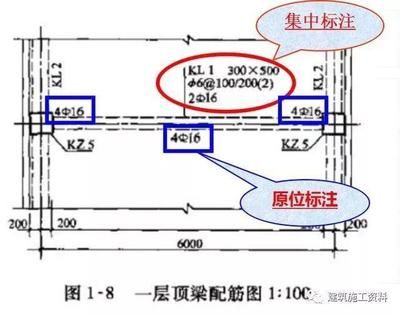

随着建筑设计的发展，钢筋混凝土结构图也在不断改革。平法是一种新的表达方式，它将结构构件的相关尺寸和配筋等要素按照一定规则直接标注在结构平面图上，并与构件的标准构造详图相结合，形成一套完整的混凝土结构图。这种方法减少了图纸的数量，简化了图纸，提高了效率。

钢筋混凝土结构的优点

钢筋混凝土结构因其坚固、耐久、防火性能好以及成本较低等优点，在土木工程中得到了广泛应用。它不仅适用于各种民用和工业建筑，还广泛应用于原子能工程、海洋工程和机械制造业的特殊场合。

结语

综上所述，房建钢筋结构图是建筑设计和施工中的重要文件，它包含了构建钢筋混凝土结构所需的所有必要信息。通过这些图纸，施工人员能够准确地理解和执行设计意图，从而确保建筑物的质量和安全。
