屋面钢筋锚固长度图集提供了一种计算屋面钢筋锚固长度的方法，该方法基于钢筋的规格和屋面结构的特性，通过一系列计算公式来确定钢筋的准确长度，这些公式考虑了钢筋直径、混凝土强度等级、屋面坡度以及钢筋的布置方式等多种因素，以确保钢筋在屋面上的稳固性和耐久性。，屋面钢筋锚固长度图集不仅适用于新建建筑，也适用于旧建筑的改造工程，它为建筑师、结构工程师和施工人员提供了一个实用的工具，帮助他们确保屋面结构的安全和稳定，通过遵循这些计算公式，可以有效地避免因钢筋锚固不当而导致的建筑安全问题。

屋面钢筋锚固长度图集概述

屋面钢筋锚固长度是指钢筋在混凝土中伸入的长度，以确保结构的安全性和稳定性。锚固长度的计算涉及到多个因素，包括钢筋的类型、直径、混凝土的强度以及是否需要考虑抗震设防等。在实际施工中，通常会参考相关的图集和规范来确定具体的锚固长度。

计算公式

钢筋锚固长度的基本计算公式为：Lab = a × (Fy ÷ Ft) × d，其中Lab代表基本锚固长度，a为钢筋外形系数，Fy为钢筋抗拉强度，Ft为混凝土强度，d为钢筋直径。在实际应用中，还需要根据具体情况对这个基本锚固长度进行修正，例如考虑抗震设防的要求、钢筋的直径大小等因素。

图集规定

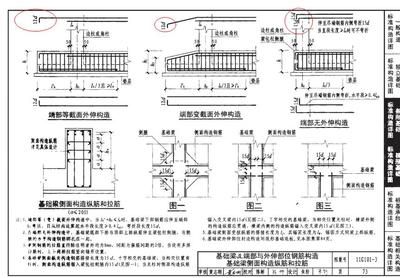

《混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1》（以下简称平法）提供了受拉钢筋基本锚固长度表、抗震设计时受拉钢筋基本锚固长度表、受拉钢筋锚固长度表、受拉钢筋抗震锚固长度表四个表格。这些表格规定了以系数乘以钢筋直径得到钢筋锚固长度的方法，这种方法简单可行，得到了设计院的认可，施工下料和质量检查都很方便。

实际应用

在实际应用中，屋面框架梁上部钢筋的锚固长度通常是普通梁筋锚固长度的1.7倍。对于屋面框架梁，和普通楼层框架梁的上部钢筋锚固长度是一样的，不同的是屋面框架梁在角部会增加角部附加钢筋。上部钢筋的锚固长度为，水平段长度不小于0.4倍的labE，且伸至柱外侧纵筋内侧，弯曲后直段长度不小于15d。

结论

综上所述，屋面钢筋锚固长度的确定需要综合考虑多种因素，并参考相关的图集和规范。在实际操作中，应严格按照设计要求和施工规范来进行，以确保建筑物的安全和质量。
